Pastilhas · Pastilha de corte e canal
N123U3-0340-BG H10F
Blank de metal duro CoroCut® 3

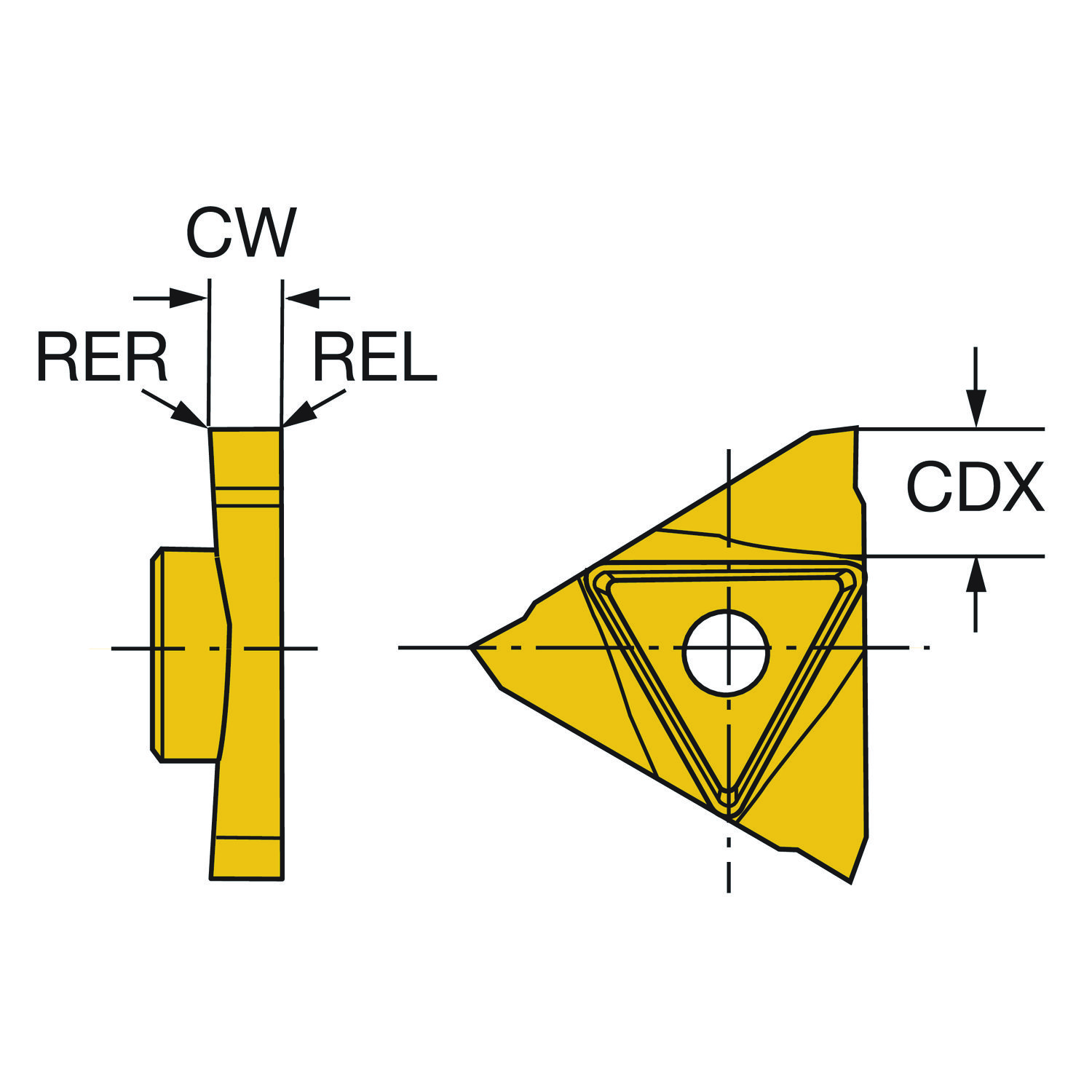

Pastilha geradora de perfil · classe H10F com cobertura Uncoated Grade · espessura 5,64 mm. Nesta página: ficha técnica ISO 13399 completa e desenho dimensional. Cotação com a engenharia da Hailtools.
Ciclo de vida: Liberado Classe H10F
Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade. Quantidade mínima: 10.
Preço, prazo e condição para a sua quantidade, direto no seu WhatsApp. Leva menos de um minuto.
Sandvik Coromant, SCHUNK, Blaser Swisslube e Blum-Novotest só podemos vender nos estados onde somos autorizados. Dormer e demais itens, para todo o Brasil. O pedido segue e a equipe indica a opção para o seu estado.
A equipe da Hailtools responde no seu WhatsApp em horário comercial. Se preferir adiantar, chame agora:
Continuar no WhatsAppCliente Hailtools? Entre para ver o seu preço
Material deste produto
Catálogos, folders, apresentações, casos práticos e vídeos selecionados para N123U3-0340-BG H10F.
Vídeos
CoroCut® 2 - Amazingly safe, amazingly versatileSandvik Coromant · YouTube · mesma operação
CoroCut® 2 - Sharper cuts.Tighter tolerancesSandvik Coromant · YouTube · mesma operação
Gear up for the future with CoroCut® 2Sandvik Coromant · YouTube · mesma operaçãoBiblioteca técnica: tudo sobre CoroCut 3 · Todos os catálogos · Videoteca · Casos práticos
Dados principais
- Código ISO
- N123U3-0340-BG H10F
- Código compactado
- N123U3-0340-BGH10F
- Material ID
- 5736620
- Família
- Pastilhas
- Tipo
- Pastilha de corte e canal
- Classe
- H10F
- Cobertura
- Sem cobertura
- Processo de cobertura
- Classe sem cobertura
- Substrato
- WC
- Quantidade por embalagem
- 10
- Quantidade mínima
- 10
- Peso unitário
- 9,6 g
- EAN
- 12065535
- NCM
- 820900
- UNSPSC
- 27112800
- eCl@ss 13
- 21182190
- Origem
- SE
- Lançamento
- 15/08/2005
- CoroPak de lançamento
- 05.2
Arquivos CAD
Sem arquivos CAD para este item no acervo da Sandvik Coromant.
Ver em realidade aumentada: em breve.
Dados de corte
A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item Pedir à engenharia no WhatsApp
Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Ângulo de folga principal | AN | 7 |
| Ângulo do corpo da ferramenta em relação à máquina | BAMS | 0 |
| Classe | GRADE | H10F |
| Código de condições da aresta de corte | CECC | Aresta viva |
| Código de montagem da pastilha | IFS | Parcialmente cilíndrico, escareado de 40–60° em um ou dois lados |
| Código do tamanho do assento da pastilha | SSC_M | U |
| Código do tamanho do assento da pastilha | SSC_N | U |
| Designação da aplicação do quebra-cavacos por fabricante | CBMD | BG |
| Espessura da pastilha | S | 5.64 mm |
| Formato e tamanho da pastilha | CUTINT_SIZESHAPE | CoroCut 3 -estilo U |
| ISO Cutting Tool Material | ISOMAT | Metal duro (WC) sem cobertura, grão < 1 |
| ISO nível de classificação de material Todos | TMC1 | PMKN |
| Largura de corte | CW | 3.4 mm |
| Maior tolerância da largura de corte | CWTOLU | 0.05 mm |
| Maior tolerância do raio de canto | RETOLU | 0 mm |
| Menor tolerância da largura de corte | CWTOLL | -0.05 mm |
| Menor tolerância do raio de canto | RETOLL | 0 mm |
| Número de arestas de corte | CEDC | 3 |
| Peso do item | WT | 0.0096 kg |
| Profundidade máxima de corte | CDX | 6.4 mm |
| Quantidade de lados de um item da ferramenta ou item de corte | NSIDE | Face única |
| Raio de canto esquerdo | REL | 0 mm |
| Raio do canto direito | RER | 0 mm |
| Sensor embutido | SEP | Não |
| Sentido | HAND | Neutro |
