Ferramentas · Corte e canal radial — intercambiável

C4-LF123U06-27060BM

Unidade de corte CoroCut® 3 para cortes e canais

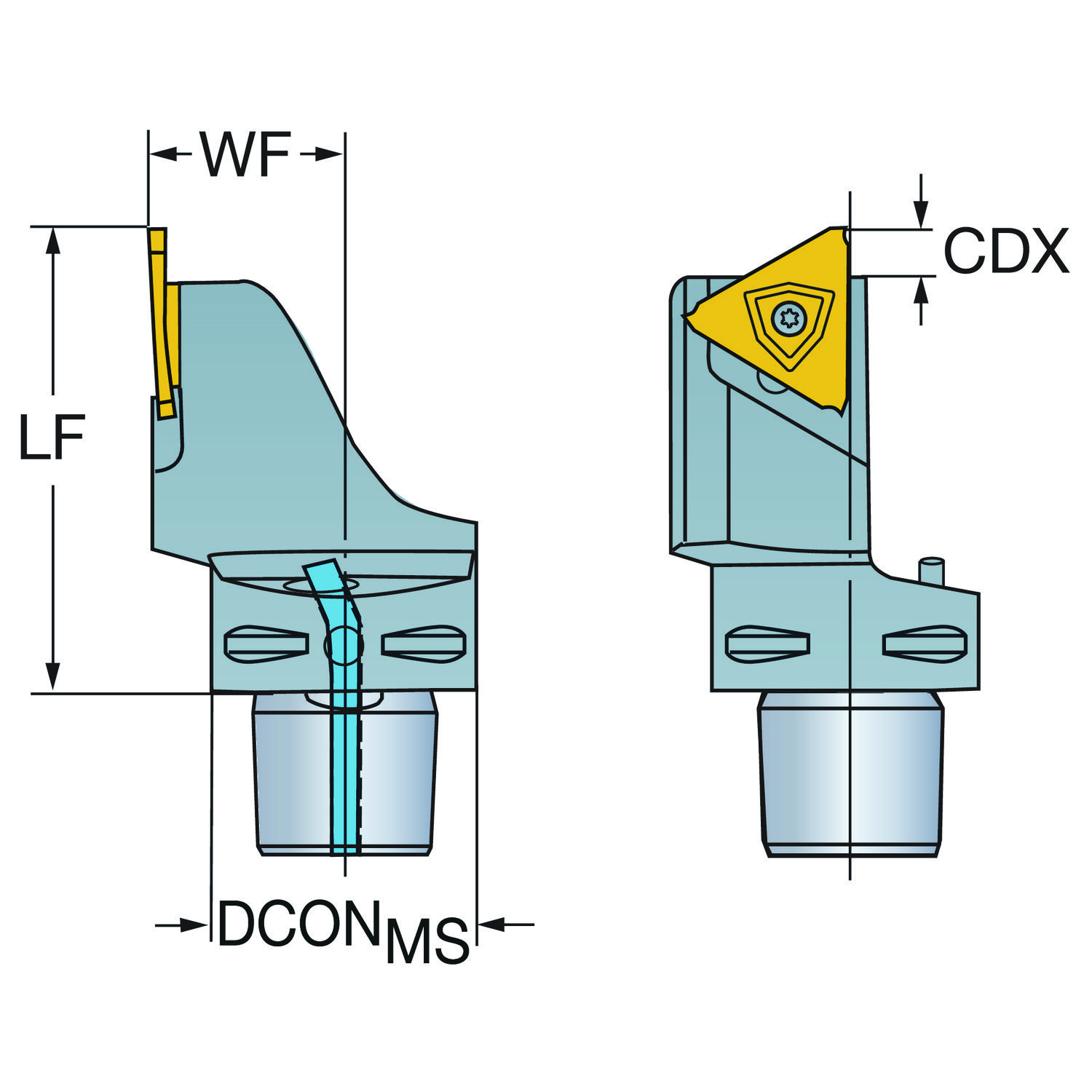

Ferramenta para torneamento · comprimento funcional 60 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e pacote GTC para importar no CAM. Cotação com a engenharia da Hailtools.

Ciclo de vida: Liberado

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Dados principais

Código ISO
C4-LF123U06-27060BM
Código compactado
C4-LF123U06-27060BM
Material ID
5728427
Família
Ferramentas
Tipo
Corte e canal radial — intercambiável
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário
438,5 g
EAN
12091181
NCM
846610
UNSPSC
27112809
eCl@ss 13
21181012
Origem
SE
Lançamento
02/01/2006
CoroPak de lançamento
06.1

Arquivos CAD

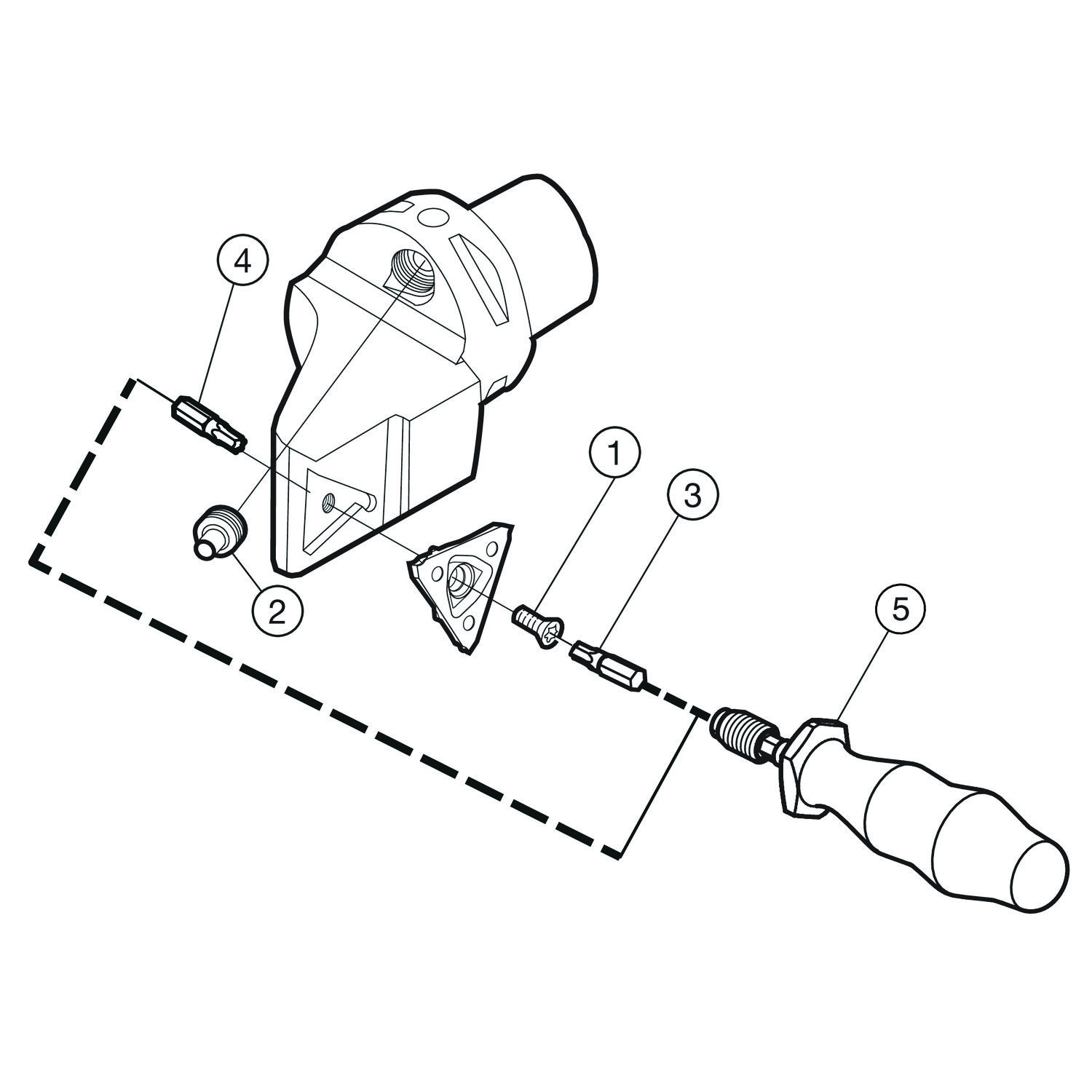

Itens inclusos

  • 1 × 5513 020-62 Parafuso
  • 1 × 5691 034-01 Bico
  • 1 × 5680 084-15 Bit
  • 1 × 5680 084-15 Bit
  • 1 × 5680 049-01 Bit

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Ver em realidade aumentada: em breve.

Dados de corte

A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Altura funcional HF 0 mm
Ângulo do corpo da ferramenta em relação à peça BAWS 0
Balanço máximo OHX 60 mm
Código do material do corpo BMC Aço
Código do tamanho do assento da pastilha SSC_M U
Código do tamanho do assento da pastilha SSC_N U
Código do tipo de fixação MTP Fixação com parafuso pelo furo
Código para tipo entrada da refrigeração CNSC Entrada axial concêntrica e radial
Comprimento funcional LF 60 mm
Comprimento total OAL 84 mm
Diâmetro da conexão DCONMS 40 mm
Direção da interface de adaptação da máquina ADINTMS Coromant Capto (parafuso e segmento fixação) — tamanho C4
Largura de corte CW 1.5 mm
Largura funcional WF 27 mm
Número de pastilhas CICT 1
Parte 2 dos identificadores da interface da pastilha CUTINT_MASTER CoroCut 3 -estilo U (N123U3-CM)
Pressão de refrigeração CP 10 mm
Sensor embutido SEP Não
Sentido HAND Esquerda
Tipo código de saída de refrigeração CXSC Saída axial inclinada com bico ajustável
Torque TQ 3 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
