Ferramentas · Corte e canal radial — intercambiável
570-25R123U06B

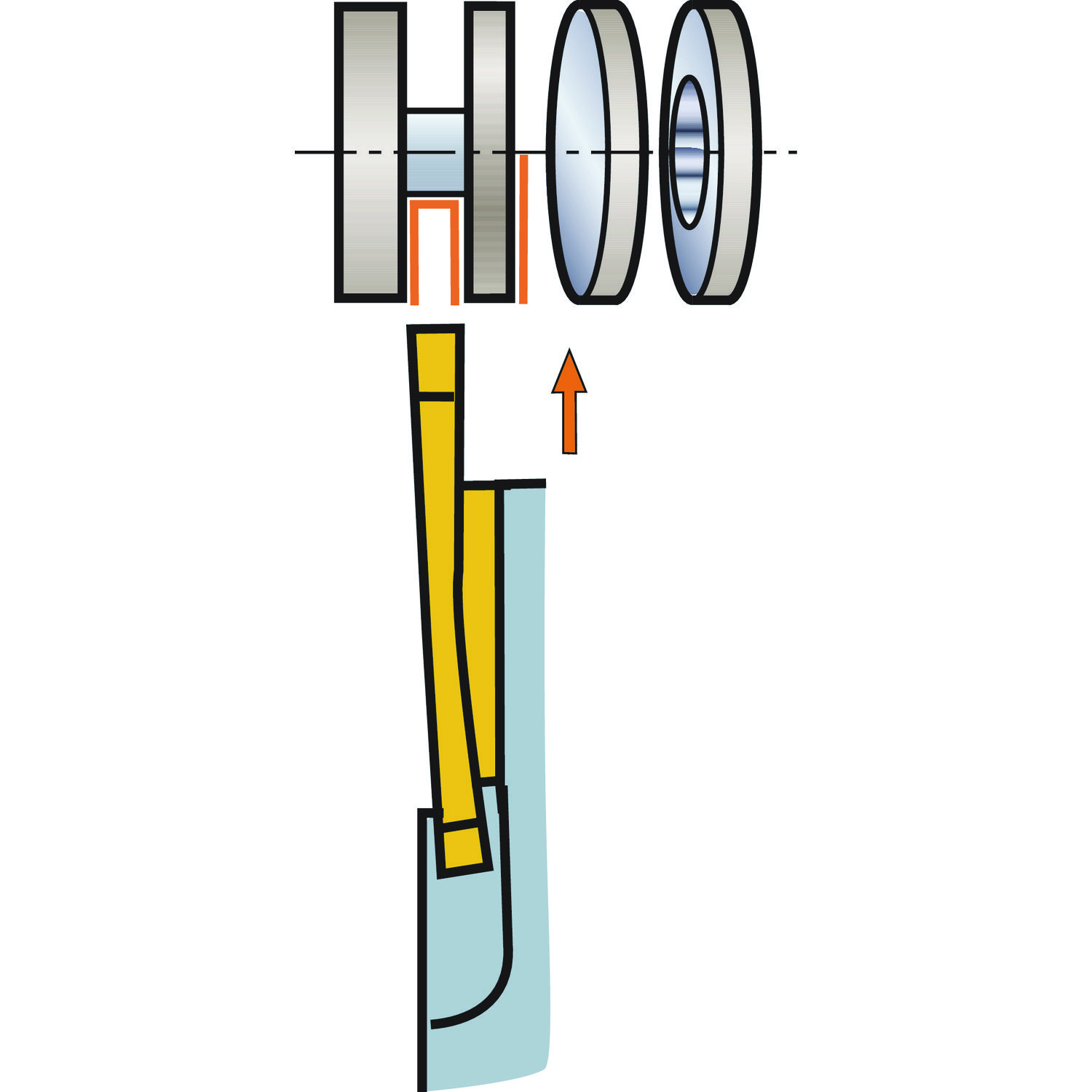

Cabeça CoroCut® 3 para usinagem de canais
Ferramenta para torneamento · comprimento funcional 14 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e pacote GTC para importar no CAM. Cotação com a engenharia da Hailtools.
Ciclo de vida: Liberado
Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.
Preço, prazo e condição para a sua quantidade, direto no seu WhatsApp. Leva menos de um minuto.
Sandvik Coromant, SCHUNK, Blaser Swisslube e Blum-Novotest só podemos vender nos estados onde somos autorizados. Dormer e demais itens, para todo o Brasil. O pedido segue e a equipe indica a opção para o seu estado.
A equipe da Hailtools responde no seu WhatsApp em horário comercial. Se preferir adiantar, chame agora:
Continuar no WhatsAppCliente Hailtools? Entre para ver o seu preço
Material deste produto
Catálogos, folders, apresentações, casos práticos e vídeos selecionados para 570-25R123U06B.
Vídeos
CoroCut® 2 - Amazingly safe, amazingly versatileSandvik Coromant · YouTube · mesma operação
CoroCut® 2 - Sharper cuts.Tighter tolerancesSandvik Coromant · YouTube · mesma operação
Gear up for the future with CoroCut® 2Sandvik Coromant · YouTube · mesma operaçãoBiblioteca técnica: tudo sobre CoroCut 3 · Todos os catálogos · Videoteca · Casos práticos
Dados principais
- Código ISO
- 570-25R123U06B
- Código compactado
- 570-25R123U06B
- Material ID
- 5764526
- Família
- Ferramentas
- Tipo
- Corte e canal radial — intercambiável
- Quantidade por embalagem
- 1
- Quantidade mínima
- 1
- Peso unitário
- 72 g
- EAN
- 12153116
- NCM
- 846610
- UNSPSC
- 27112809
- eCl@ss 13
- 21181012
- Origem
- IN
- Lançamento
- 10/09/2007
- CoroPak de lançamento
- 07.2
Arquivos CAD
- STP básico 73332608.stp
- STP detalhado 73332605.stp
- DXF 2D 73332606.dxf
- Pacote GTC ZIP, para importar a ferramenta no CAM
- Dados básicos da ferramenta ISO 13399, formato P21

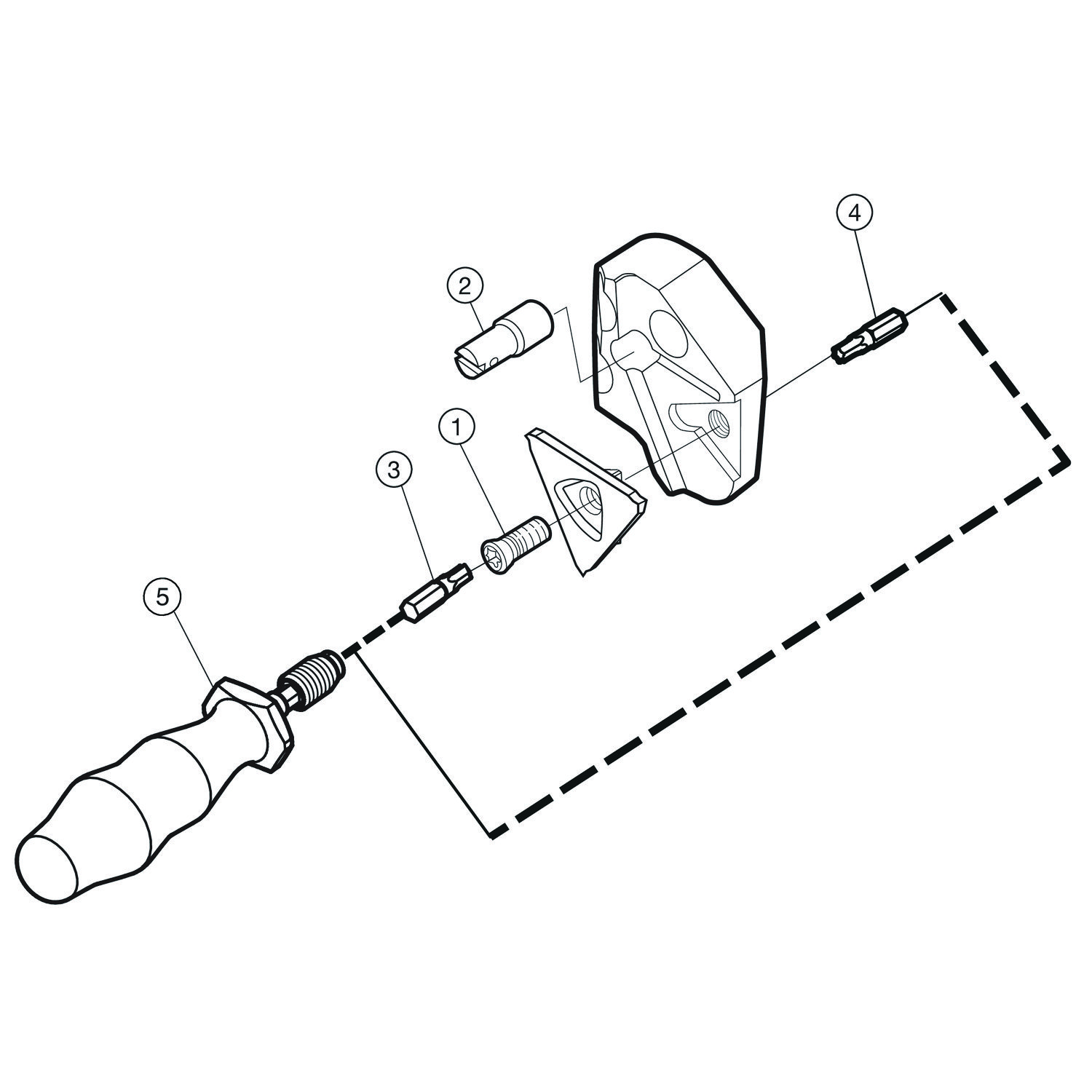

Itens inclusos
- 1 × 5513 020-62 Parafuso de fixação
- 1 × 5691 041-01 Tubo de refrigeração
- 1 × 5680 084-15 Bit
Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.
Ver em realidade aumentada: em breve.
Dados de corte
A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item Pedir à engenharia no WhatsApp

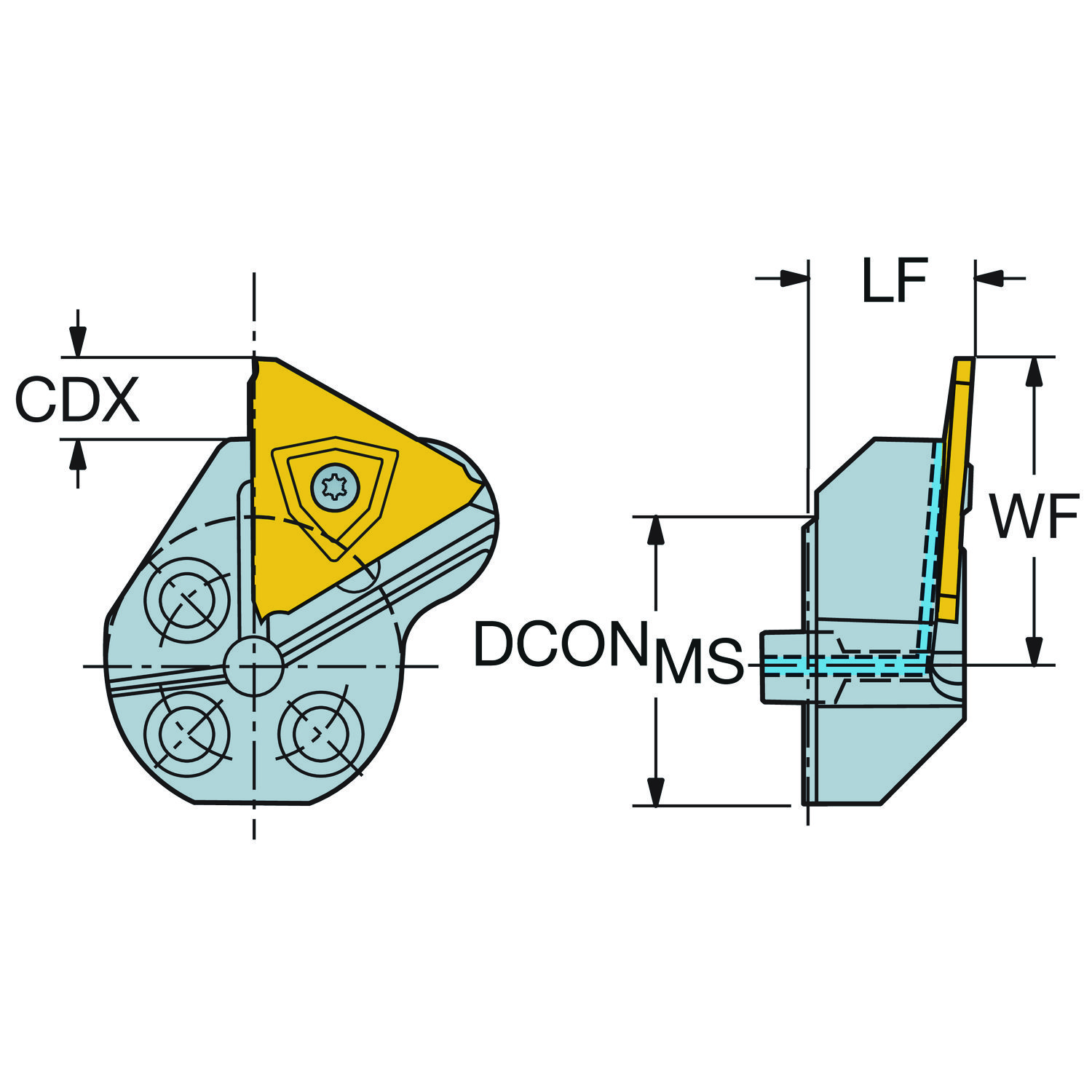

Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Altura funcional | HF | 0 mm |
| Ângulo do corpo da ferramenta em relação à peça | BAWS | 90 |
| Balanço máximo | OHX | 14 mm |
| Código do material do corpo | BMC | Aço |
| Código do tamanho do assento da pastilha | SSC_M | U |
| Código do tamanho do assento da pastilha | SSC_N | U |
| Código do tipo de fixação | MTP | Fixação com parafuso pelo furo |
| Código para tipo entrada da refrigeração | CNSC | Entrada axial concêntrica |
| Comprimento funcional | LF | 14 mm |
| Comprimento total | OAL | 17.9 mm |
| Diâmetro da conexão | DCONMS | 25 mm |
| Direção da interface de adaptação da máquina | ADINTMS | SL cabeça (parafuso montado) — tamanho 25 |
| Largura de corte | CW | 1.5 mm |
| Largura funcional | WF | 26 mm |
| Número de pastilhas | CICT | 1 |
| Parte 2 dos identificadores da interface da pastilha | CUTINT_MASTER | CoroCut 3 -estilo U (N123U3-CM) |
| Pressão de refrigeração | CP | 10 mm |
| Sensor embutido | SEP | Não |
| Sentido | HAND | Direita |
| Tipo código de saída de refrigeração | CXSC | Saída radial |
| Torque | TQ | 3 mm |
Pastilhas que entram nesta ferramenta, pelo assento declarado no cadastro. · 44 no catálogo
L123U3-0200-1500-CS 1125 Pastilha CoroCut® 3 para cortes Entrega imediata
L123U3-0100-0500-CS 1125 Pastilha CoroCut® 3 para cortes
L123U3-0100-1000-CS 1125 Pastilha CoroCut® 3 para cortes
L123U3-0100-1500-CS 1125 Pastilha CoroCut® 3 para cortes
L123U3-0150-0500-CS 1125 Pastilha CoroCut® 3 para cortes
L123U3-0150-1000-CS 1125 Pastilha CoroCut® 3 para cortes
L123U3-0150-1500-CS 1125 Pastilha CoroCut® 3 para cortes
L123U3-0200-0500-CS 1125 Pastilha CoroCut® 3 para cortes
L123U3-0200-1000-CS 1125 Pastilha CoroCut® 3 para cortes
N123U3-0050-0000-GS 1125 Pastilha CoroCut® 3 para usinagem de canais
N123U3-0050-RS 1125 Pastilha CoroCut® 3 para perfilamento
N123U3-0070-0000-GS 1125 Pastilha CoroCut® 3 para usinagem de canais
N123U3-0080-0000-GS 1125 Pastilha CoroCut® 3 para usinagem de canais
N123U3-0080-RS 1125 Pastilha CoroCut® 3 para perfilamento
N123U3-0090-0000-GS 1125 Pastilha CoroCut® 3 para usinagem de canais
N123U3-0100-0000-CS 1125 Pastilha CoroCut® 3 para cortes
N123U3-0100-0000-GS 1125 Pastilha CoroCut® 3 para usinagem de canais
N123U3-0100-0001-CM 1125 Pastilha CoroCut® 3 para cortes
N123U3-0100-RS 1125 Pastilha CoroCut® 3 para perfilamento
N123U3-0120-0000-GS 1125 Pastilha CoroCut® 3 para usinagem de canais
N123U3-0140-0000-GS 1125 Pastilha CoroCut® 3 para usinagem de canais
N123U3-0150-0000-CS 1125 Pastilha CoroCut® 3 para cortes
N123U3-0150-0000-GS 1125 Pastilha CoroCut® 3 para usinagem de canais
N123U3-0150-0001-CM 1125 Pastilha CoroCut® 3 para cortes
N123U3-0150-RS 1125 Pastilha CoroCut® 3 para perfilamento
N123U3-0160-0000-GS 1125 Pastilha CoroCut® 3 para usinagem de canais
N123U3-0170-0000-GS 1125 Pastilha CoroCut® 3 para usinagem de canais
N123U3-0200-0000-CS 1125 Pastilha CoroCut® 3 para cortes
N123U3-0200-0000-GS 1125 Pastilha CoroCut® 3 para usinagem de canais
N123U3-0200-0001-CM 1125 Pastilha CoroCut® 3 para cortes
N123U3-0200-RS 1125 Pastilha CoroCut® 3 para perfilamento
N123U3-0225-0000-GS 1125 Pastilha CoroCut® 3 para usinagem de canais
N123U3-0250-0000-GS 1125 Pastilha CoroCut® 3 para usinagem de canais
N123U3-0300-0000-GS 1125 Pastilha CoroCut® 3 para usinagem de canais
N123U3-0300-RS 1125 Pastilha CoroCut® 3 para perfilamento
N123U3-0340-BG H10F Blank de metal duro CoroCut® 3
R123U3-0100-0500-CS 1125 Pastilha CoroCut® 3 para cortes
R123U3-0100-1000-CS 1125 Pastilha CoroCut® 3 para cortes
R123U3-0150-0500-CS 1125 Pastilha CoroCut® 3 para cortes
R123U3-0150-1000-CS 1125 Pastilha CoroCut® 3 para cortes
R123U3-0150-1500-CS 1125 Pastilha CoroCut® 3 para cortes
R123U3-0200-0500-CS 1125 Pastilha CoroCut® 3 para cortes
R123U3-0200-1000-CS 1125 Pastilha CoroCut® 3 para cortes
R123U3-0200-1500-CS 1125 Pastilha CoroCut® 3 para cortes Nada com esse termo. Tente só o início do código.
Parafusos, chaves, calços e grampos desta ferramenta: os que já vêm com ela e os de reposição, vendidos à parte. Quem tem página no catálogo abre com um clique.
