QS-LF123U023-08B — Foto do produto

Foto do produto

Ferramentas · Corte e canal radial — intercambiável

QS-LF123U023-08B

Porta Ferramenta convencional CoroCut® 3 QS para cortes e canais

Ferramenta para torneamento · comprimento funcional 69,85 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e pacote GTC para importar no CAM. Cotação com a engenharia da Hailtools.

Ciclo de vida: Liberado Sob encomenda na Sandvik Coromant

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Dados principais

Código ISO
QS-LF123U023-08B
Código compactado
QS-LF123U023-08B
Material ID
5962015
Família
Ferramentas
Tipo
Corte e canal radial — intercambiável
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário
75 g
EAN
25962015
NCM
846610
UNSPSC
27112809
eCl@ss 13
21181004
Origem
IN
Lançamento
18/02/2011
CoroPak de lançamento
11.1

Arquivos CAD

Itens inclusos

  • 1 × 5513 020-62 Parafuso
  • 1 × 5680 084-15 Bit
  • 1 × 5680 084-15 Bit
  • 1 × 5680 049-01 Bit

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Ver em realidade aumentada: em breve.

Dados de corte

A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

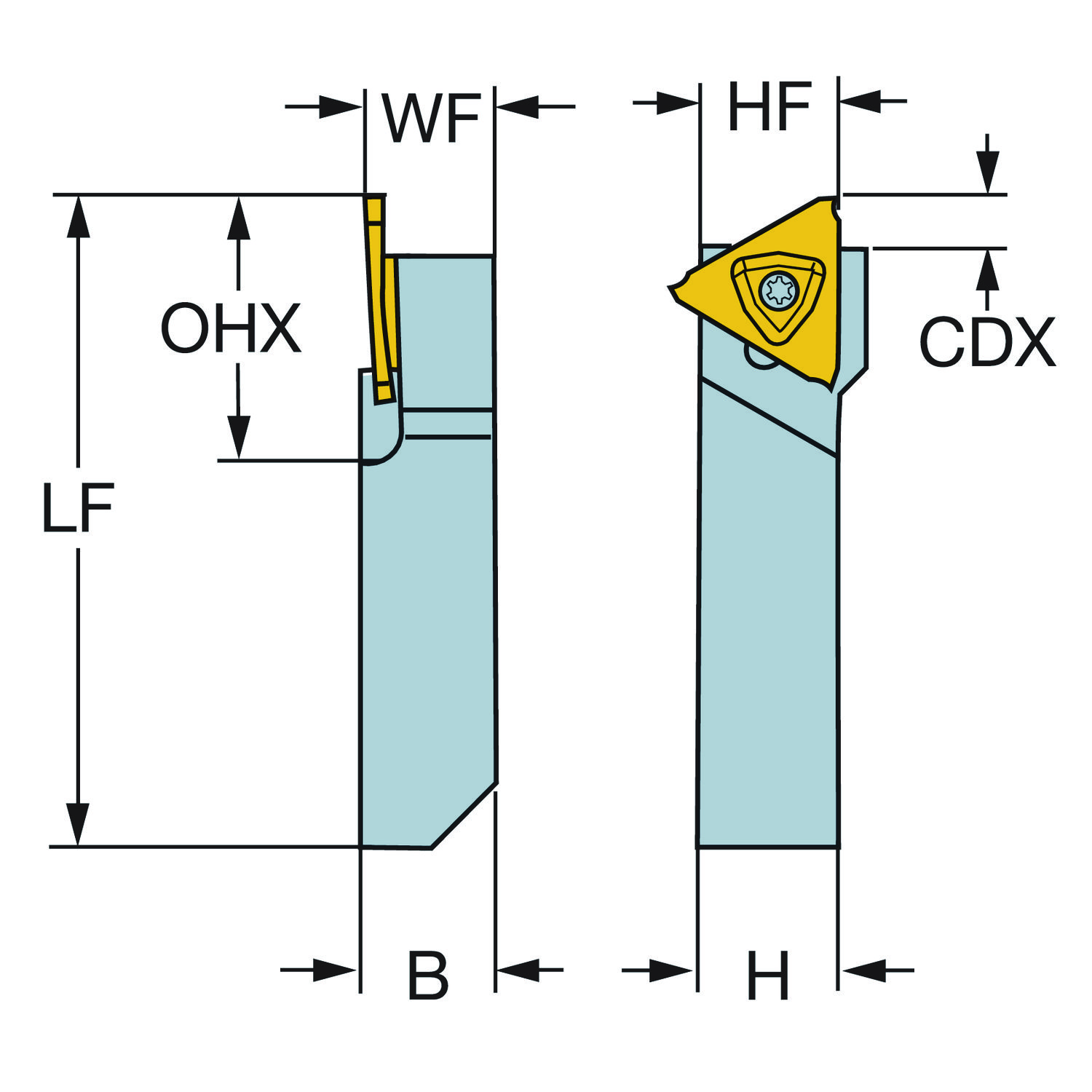

ParâmetroCódigoValor
Altura da haste H 12.7 mm
Altura funcional HF 12.7 mm
Ângulo do corpo da ferramenta em relação à peça BAWS 0
Balanço máximo OHX 31.7 mm
Código do material do corpo BMC Aço
Código do tamanho do assento da pastilha SSC_M U
Código do tamanho do assento da pastilha SSC_N U
Código do tipo de fixação MTP Fixação com parafuso pelo furo
Código para tipo entrada da refrigeração CNSC Sem entrada de refrigerante
Comprimento funcional LF 69.85 mm
Comprimento total OAL 69.85 mm
Direção da interface de adaptação da máquina ADINTMS QS haste acoplamento — polegada: 1/2 x 1/2
Largura da haste B 12.7 mm
Largura de corte CW 1.5 mm
Largura funcional WF 12.7 mm
Máximo diâmetro de corte da peça CUTDIA 22 mm
Número de pastilhas CICT 1
Parte 2 dos identificadores da interface da pastilha CUTINT_MASTER CoroCut 3 -estilo U (N123U3-CM)
Sensor embutido SEP Não
Sentido HAND Esquerda
Tipo código de saída de refrigeração CXSC Sem saída de refrigerante
Torque TQ 3 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
