QS-LF123U023-06BHP

Ferramentas · Radial P&G Indexable

QS-LF123U023-06BHP

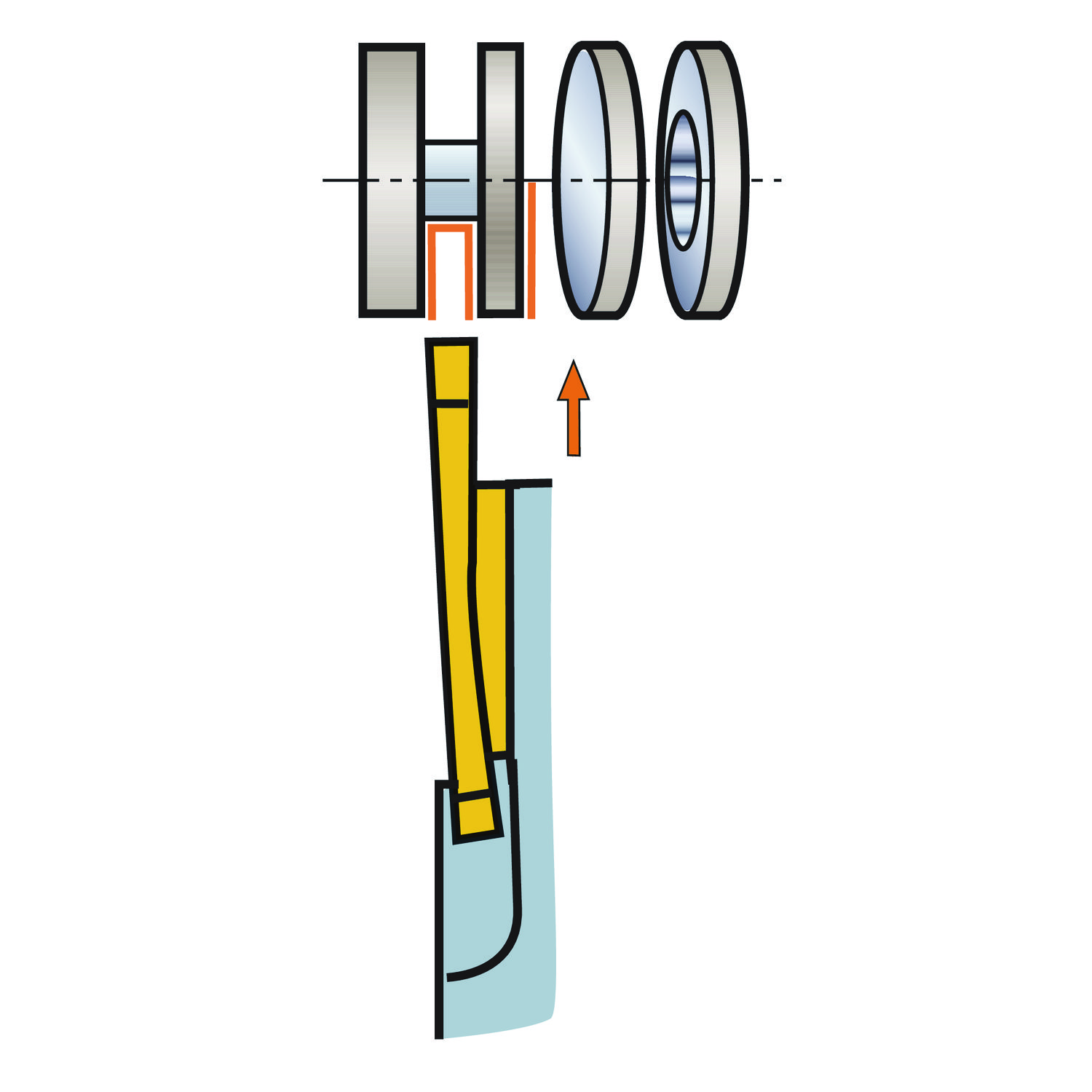

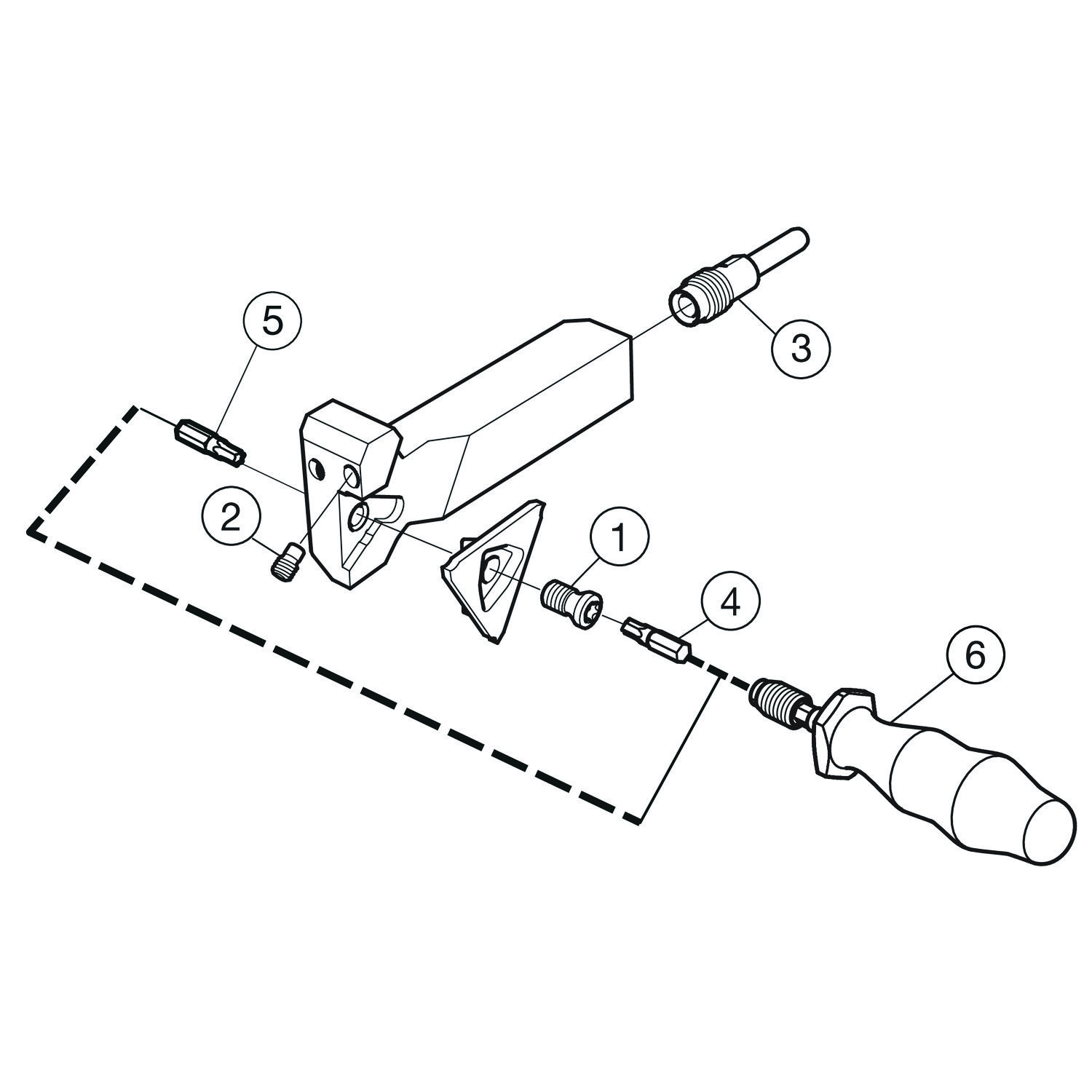

Porta Ferramenta convencional CoroCut® 3 QS para cortes e canais

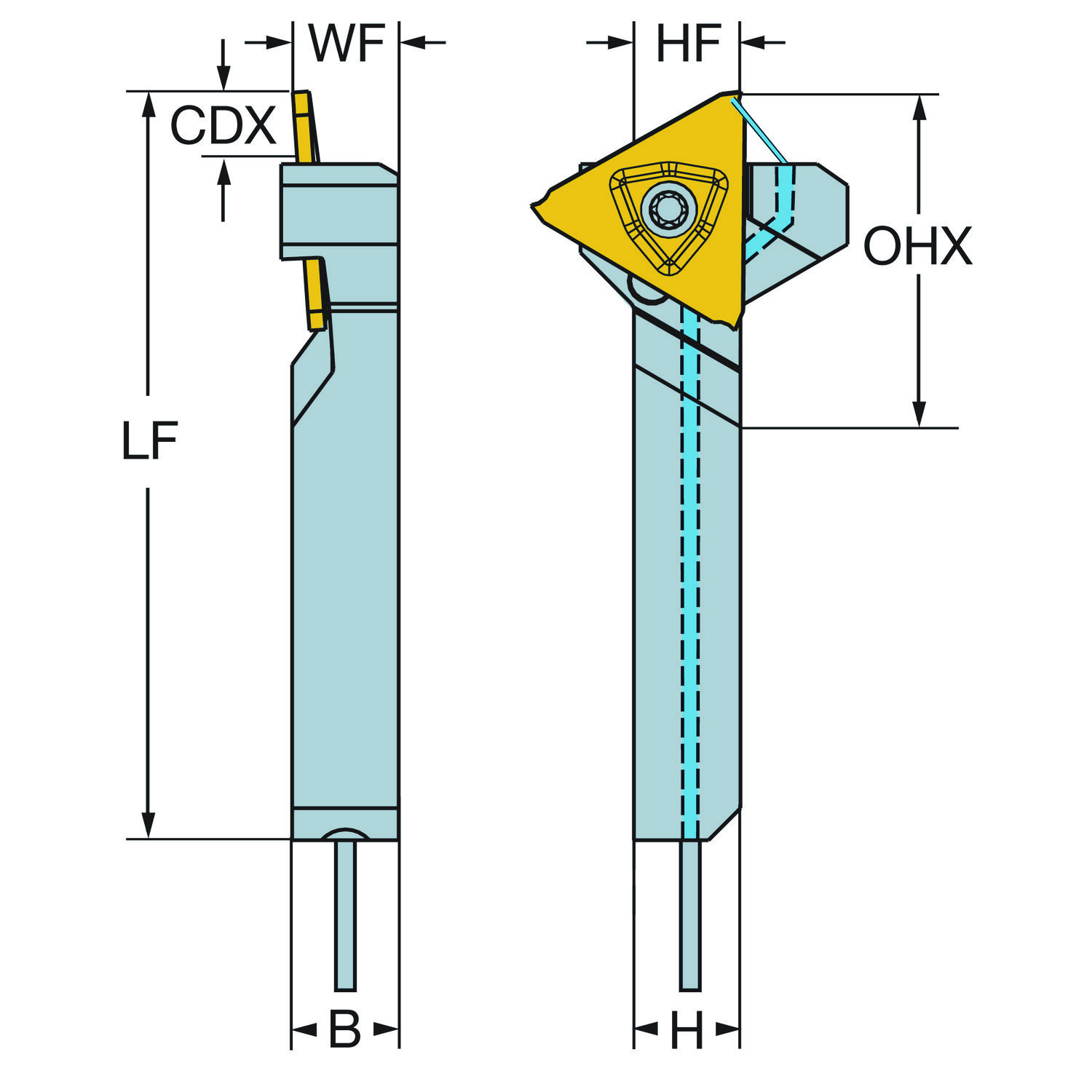

Ferramenta para torneamento · comprimento funcional 69,85 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.

Sob encomenda na Sandvik Coromant

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Dados principais

Código ISO
QS-LF123U023-06BHP
Código compactado
QS-LF123U023-06BHP
Material ID
6010190
Família
Ferramentas
Tipo
Radial P&G Indexable
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário (kg)
49.0 Gram
EAN
26010190
NCM
846610
UNSPSC
27112809
eCl@ss 13
21181004
Origem
DE
Lançamento
22/02/2011
CoroPak de lançamento
11.1

Arquivos CAD

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Altura da haste H 9.53 mm
Altura funcional HF 12.7 mm
ângulo do corpo da ferramenta em relação à peça BAWS 0
Balanço máximo OHX 20 mm
Código do material do corpo BMC Steel
Código do tamanho do assento da pastilha SSC_M U
Código do tamanho do assento da pastilha SSC_N U
Código do tipo de fixação MTP clamp with screw through hole
Código para tipo entrada da refrigeração CNSC axial concentric entry
Comprimento funcional LF 69.85 mm
Comprimento total OAL 84 mm
Direção da interface de adaptação da máquina ADINTMS QS-HP shank coupling -inch: 3/8 x 3/8
Identificação da pastilha padrão MIID N123U3-0150- CM
Largura da haste B 9.53 mm
Largura de corte CW 1.5 mm
Largura funcional WF 9.53 mm
Máximo diâmetro de corte da peça CUTDIA 22 mm
Número de pastilhas CICT 1
Parte 2 dos identificadores da interface da pastilha CUTINT_MASTER CoroCut 3 -style U (N123U3-CM)
Pressão de refrigeração CP 80 mm
Sensor embedded property SEP Não
Sentido HAND Esquerda
Tipo código de saída de refrigeração CXSC axial inclined focused exit with nozzle
Torque TQ 3 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
