Adaptação · Mini-torre
570-4-32-40-050-RA
Minitorre para quatro cabeças CoroTurn® SL
Mini-torre · comprimento funcional 18 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.
Solicitar cotação
Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.
Dados principais
- Código ISO
- 570-4-32-40-050-RA
- Código compactado
- 570-4-32-40-050-RA
- Material ID
- 5765179
- Família
- Adaptação
- Tipo
- Mini-torre
- Quantidade por embalagem
- 1
- Quantidade mínima
- 1
- Peso unitário
- 477 g
- EAN
- 12010670
- NCM
- 846693
- UNSPSC
- 27112807
- eCl@ss 13
- 21022090
- Origem
- IN
- Lançamento
- 31/01/2005
- CoroPak de lançamento
- 05.1
Arquivos CAD

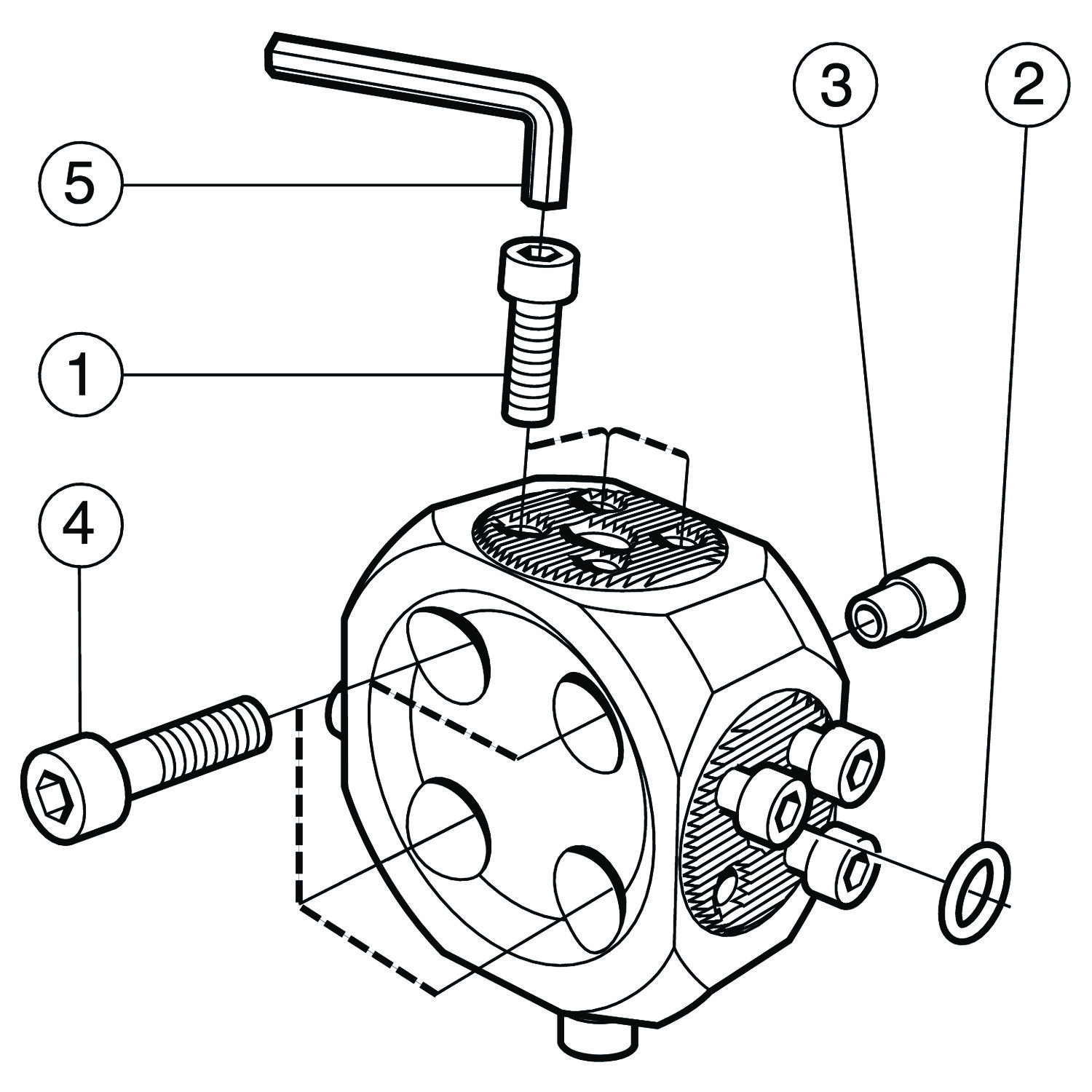

Itens inclusos
- 12 × 3212 010-307 Parafuso
- 4 × 3671 010-113 Anel O-ring
- 1 × 5638 031-01 Tubo de refrigeração
- 4 × 3212 010-358 Parafuso
- 1 × 3021 010-040 Chave
Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.
Ver em realidade aumentada: em breve.
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

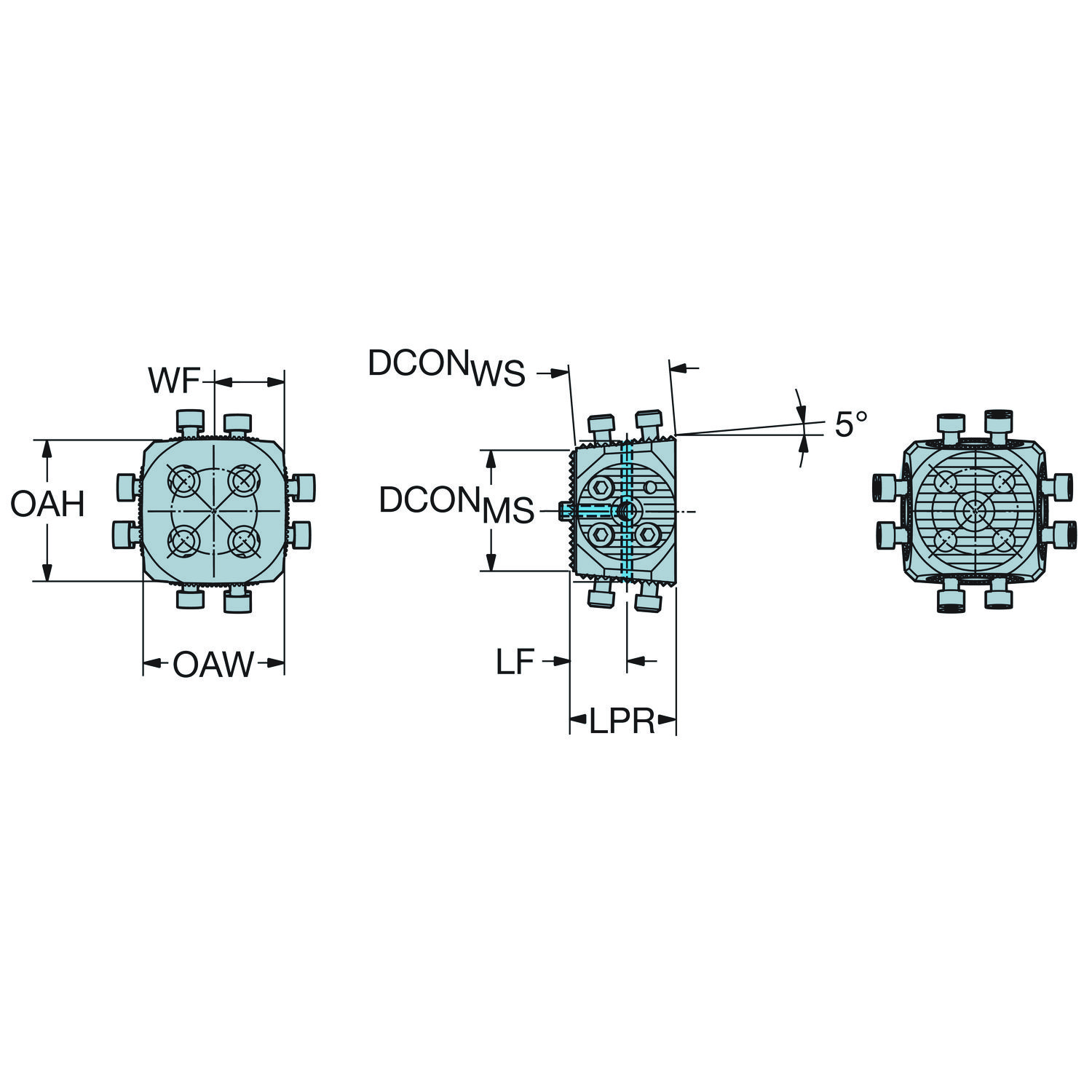

Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Altura funcional | HF | 0 mm |
| Altura total | OAH | 49.3 mm |
| Ângulo do corpo da ferramenta em relação à peça | BAWS | 95 |
| Código do material do corpo | BMC | Aço |
| Código para tipo entrada da refrigeração | CNSC | Entrada axial concêntrica |
| Comprimento da saliência | LPR | 34.5 mm |
| Comprimento funcional | LF | 18 mm |
| Diâmetro da conexão | DCONMS | 40 mm |
| Diâmetro da conexão | DCONWS | 32 mm |
| Direção da interface de adaptação da máquina | ADINTMS | SL cabeça (parafuso montado) — tamanho 40 |
| Direção de interface de adaptação da peça | ADINTWS | SL (parafuso montado) -angular — tamanho 32 |
| Largura funcional | WF | 23 mm |
| Largura total | OAW | 49.3 mm |
| Pressão de refrigeração | CP | 20 mm |
| Sensor embutido | SEP | Não |
| Tipo código de saída de refrigeração | CXSC | Saída axial concêntrica |
| Torque | TQ | 8.8 mm |
