CP-B1208D-E7 4335

Pastilhas · Turning insert - general

CP-B1208D-E7 4335

CoroTurn® Prime, insert for turning

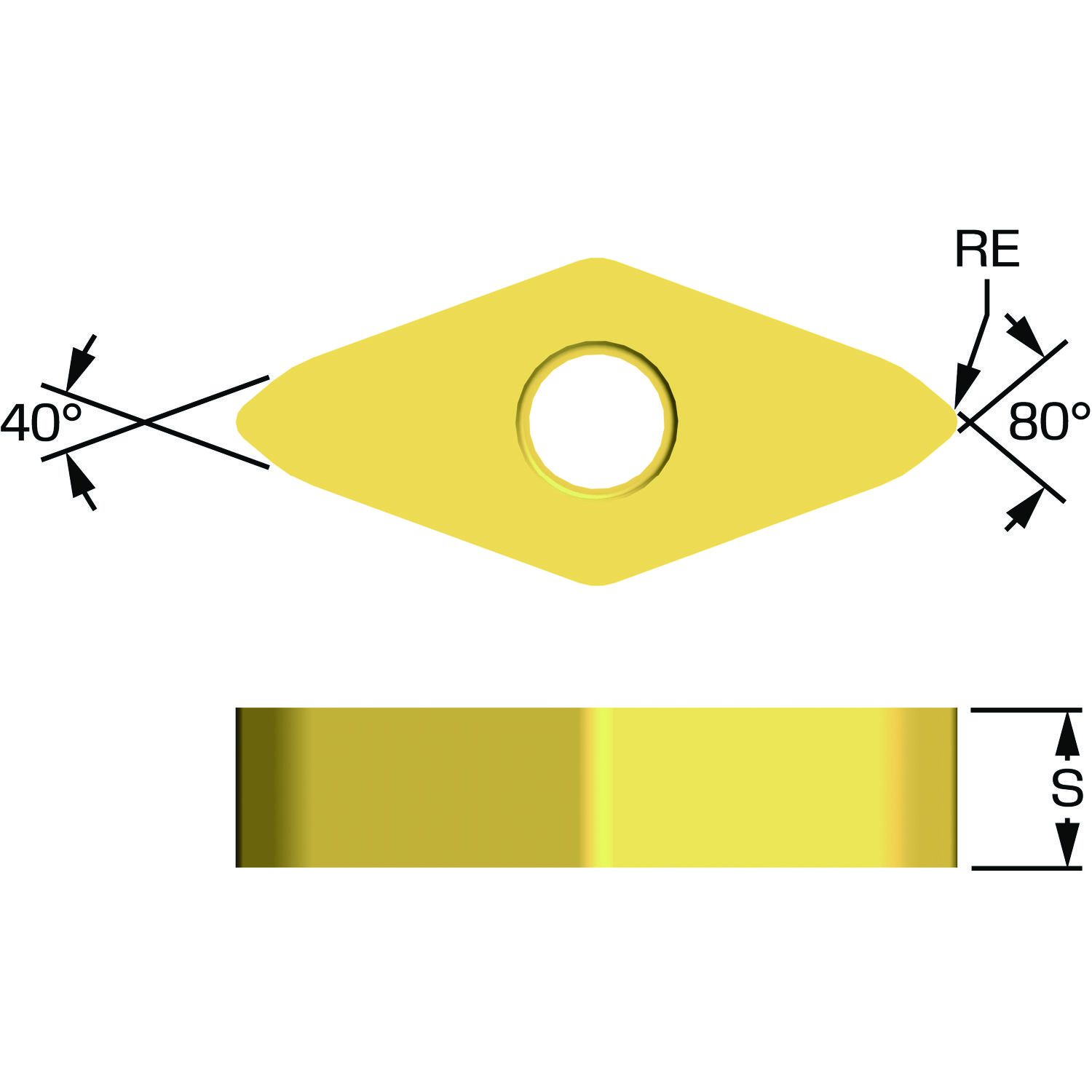

Pastilha para torneamento para ferro fundido (ISO K) · classe 4335 com cobertura CVD · círculo inscrito 12 mm, raio de ponta 0,8 mm, espessura 6 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e dados de corte de partida da Sandvik Coromant por material ISO. Cotação com a engenharia da Hailtools.

Classe 4335

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade. Quantidade mínima: 5.

Dados principais

Código ISO
CP-B1208D-E7 4335
Código compactado
CP-B1208D-E74335
Material ID
8964157
Família
Pastilhas
Tipo
Turning insert - general
Classe
4335
Cobertura
TICN+AL2O3+TIN
Processo de cobertura
CVD
Substrato
WC
Material ISO principal
K
Quantidade por embalagem
5
Quantidade mínima
5
Peso unitário (kg)
15.354 Gram
EAN
7323229341901
NCM
820900
UNSPSC
23242105
eCl@ss 13
21182090
Origem
IN
Lançamento
29/06/2026
CoroPak de lançamento
26.2

Arquivos CAD

Ver em realidade aumentada: em breve.

Dados de corte

Valores de partida recomendados pela Sandvik Coromant, por material ISO: valor inicial e faixa (mín. – máx.). Fonte: Cutting Data API da fábrica.

Valores iniciais

Velocidade de corte
190 m/min
Avanço por rotação
0,71 mm/r
Profundidade de corte
1,5 mm
Espessura máxima do cavaco
0,3 mm/r
Vida da ferramenta
1.200 s

Para Ferro fundido · Torneamento geral. Ajuste pela sua máquina e fixação na calculadora.

Torneamento geral · Ângulo de posição 25°

Material vc m/minfn mm/rhex mm/rap mm Vida
K Ferro fundido K2.2.C.UT · 245 HB 190 (160 – 230)0,71 (0,24 – 1,18)0,3 (0,1 – 0,5)1,5 (0,5 – 4) 1.200 s

Torneamento geral · Ângulo de posição 95°

Material vc m/minfn mm/rhex mm/rap mm Vida
K Ferro fundido K2.2.C.UT · 245 HB 190 (160 – 230)0,3 (0,1 – 0,5)0,3 (0,1 – 0,5)2 (0,5 – 3) 1.200 s

Calcular rotação, avanço e tempo com estes valores → Ajustar para a minha peça no WhatsApp

Ponto de partida: ajuste pela rigidez da máquina, fixação e acabamento exigido. Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
ângulo de folga principal AN 0
Classe GRADE 4335
Código de montagem da pastilha IFS Cylindrical fixing hole
Código do tamanho do assento da pastilha SSC_M CP-B12..D
Código do tamanho do assento da pastilha SSC_N CP-B12..D
Designação da aplicação do quebra-cavacos por fabricante CBMD E7
Diâmetro do círculo inscrito IC 12 mm
Espessura da pastilha S 6 mm
Formato e tamanho da pastilha CUTINT_SIZESHAPE CoroTurn PRIME CP-B12D
Insert included angle EPSR 80
ISO Cutting Tool Material ISOMAT Coated WC
ISO nível de classificação de material Primário TMC1 K
ISO nível de classificação de material Secundário TMC1 K
Número de arestas de corte CEDC 4
Propriedade da aresta Wiper WEP Não
Quantidade de lados de um item da ferramenta ou item de corte NSIDE double sided
Raio do canto RE 0.8 mm
Sensor embedded property SEP Não
Sentido HAND Neutro
Tipo de operação CTPT Desbaste

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
