C6-131-00112-40M — Foto do produto

Foto do produto

Adaptação · Adaptador estacionário — reto

C6-131-00112-40M

Coromant Capto® para adaptador com haste cilíndrica

Adaptador estacionário. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e pacote GTC para importar no CAM. Cotação com a engenharia da Hailtools.

Ciclo de vida: Liberado

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Material deste produto

Catálogos, folders, apresentações, casos práticos e vídeos selecionados para C6-131-00112-40M.

Casos práticos da Hailtools

Vídeos

Biblioteca técnica: tudo sobre Coromant Capto · Todos os catálogos · Videoteca · Casos práticos

Dados principais

Código ISO
C6-131-00112-40M
Código compactado
C6-131-00112-40M
Material ID
6423323
Família
Adaptação
Tipo
Adaptador estacionário — reto
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário
3,374 kg
EAN
26423323
NCM
846610
UNSPSC
27112807
eCl@ss 13
21022090
Origem
DE
Lançamento
24/09/2013
CoroPak de lançamento
13.2

Arquivos CAD

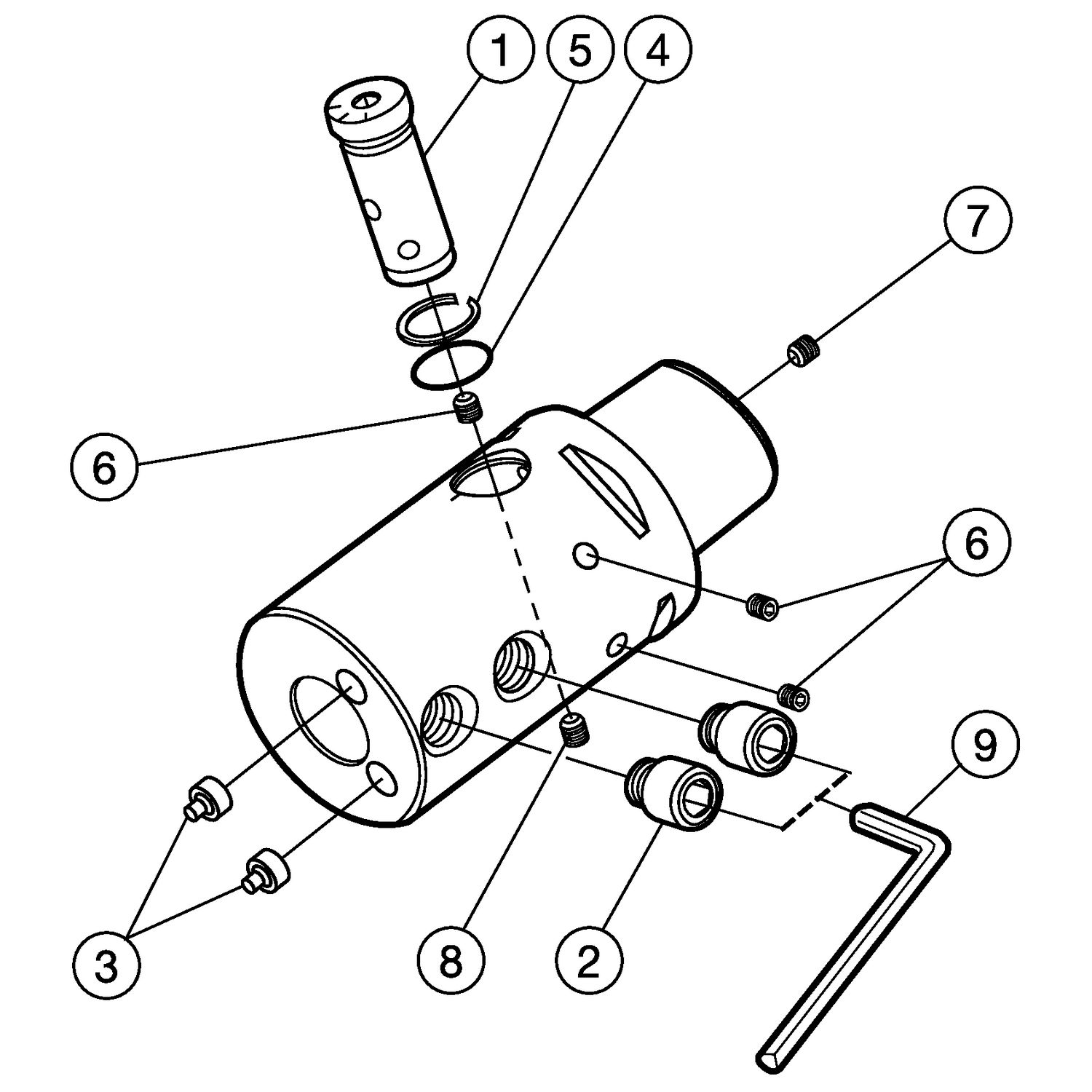

Itens inclusos

  • 1 × 5692 035-01 Parafuso da válvula
  • 2 × 5514 012-01 Parafuso
  • 2 × 5691 034-03 Bico de refrigeração
  • 1 × 5641 005-06 Anel O-ring
  • 1 × 3421 105-020 Largura do anel elástico
  • 3 × 5514 058-01 Parafuso
  • 1 × 5514 064-01 Pino com mola
  • 1 × 5514 058-03 Parafuso

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Ver em realidade aumentada: em breve.

Dados de corte

A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item Pedir à engenharia no WhatsApp

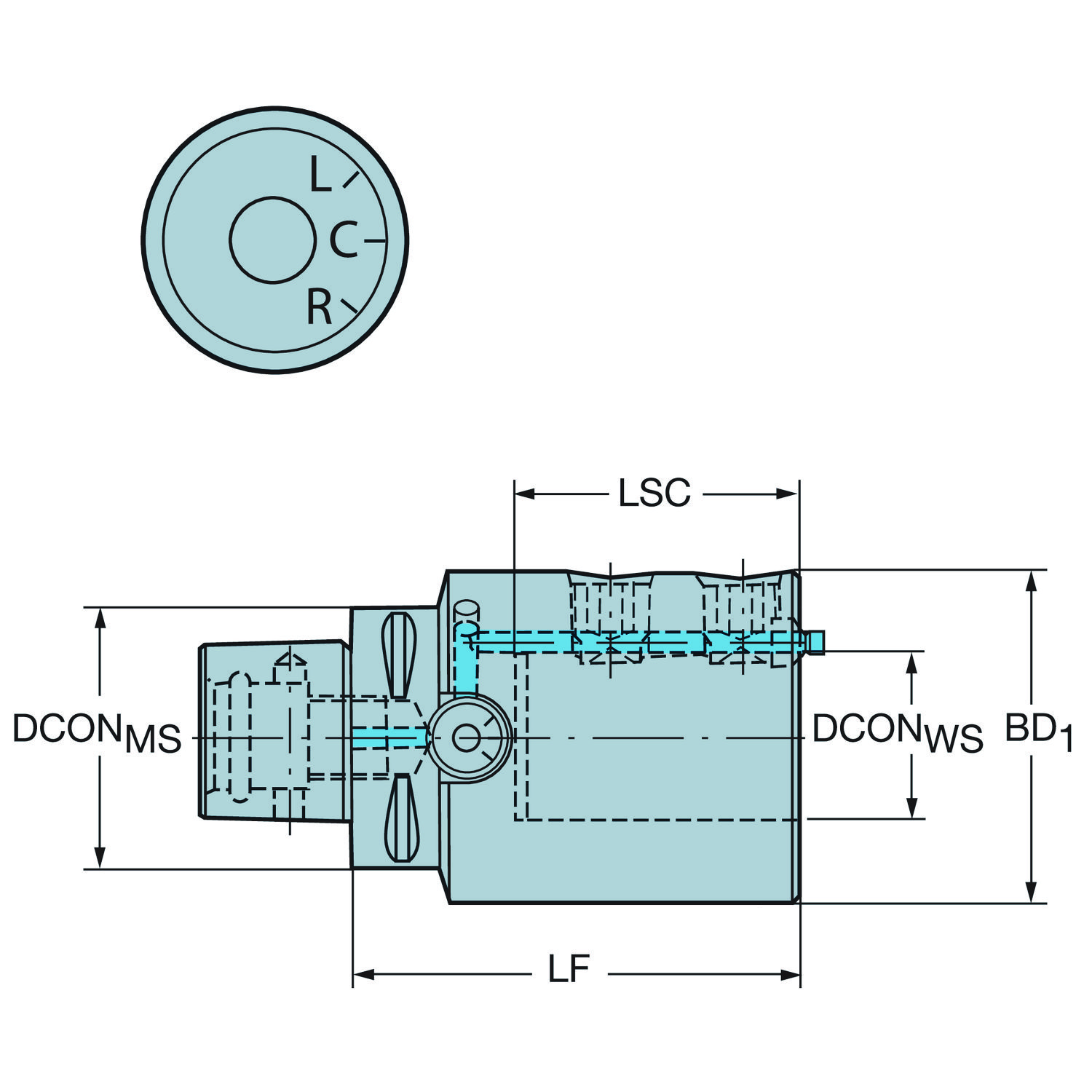

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Altura funcional HF_1 0 mm
Balanço máximo OHX 112 mm
Código do material do corpo BMC Aço
Código para tipo entrada da refrigeração CNSC Entrada axial concêntrica e radial
Comprimento de fixação LSCWS 71 mm
Comprimento do corpo LB 112 mm
Comprimento funcional LF_1 112 mm
Diâmetro da conexão DCONMS 63 mm
Diâmetro da conexão DCONWS 40 mm
Diâmetro do corpo BD_1 80 mm
Direção da interface de adaptação da máquina ADINTMS Coromant Capto (parafuso e segmento fixação) — tamanho C6
Direção de interface de adaptação da peça ADINTWS Fixação cilíndrica com rebaixos (bucha) — métrica: 40
Largura funcional WF_1 0 mm
Pressão de refrigeração CP 80 mm
Propriedade antivibração DPC Não
Sensor embutido SEP Não
Sentido HAND Neutro
Tamanho da rosca da entrada para refrigeração CNT MF 20X2
Tipo código de saída de refrigeração CXSC Saída axial concêntrica

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
