Sandvik Coromant · Catálogo · Adaptação · Adaptador simétrico rotativo · Adaptador - x diâmetros

935-L40-EF25-110 — Foto do produto

Foto do produto

Adaptação · Adaptador rotativo

935-L40-EF25-110

Haste cilíndrica com planos para CoroChuck® 935

Adaptador simétrico rotativo · comprimento funcional 110 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional, pacote GTC para importar no CAM e a ferramenta em realidade aumentada, no tamanho real. Compra imediata na loja Hailtools.

Ciclo de vida: Liberado Preço na loja

Entrega imediata

R$8.274,46a unidade

Prazo e condições da loja Hailtools. Como comprar

R$8.274,46 a unidade

Entrega imediata · em estoque

Dados principais

Código ISO
935-L40-EF25-110
Código compactado
935-L40-EF25-110
Material ID
7472584
Família
Adaptação
Tipo
Adaptador rotativo
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário
2,952 kg
EAN
7323223311535
NCM
846693
UNSPSC
27112807
eCl@ss 13
21022001
Origem
DE
Lançamento
22/02/2018
CoroPak de lançamento
18.1

Arquivos CAD

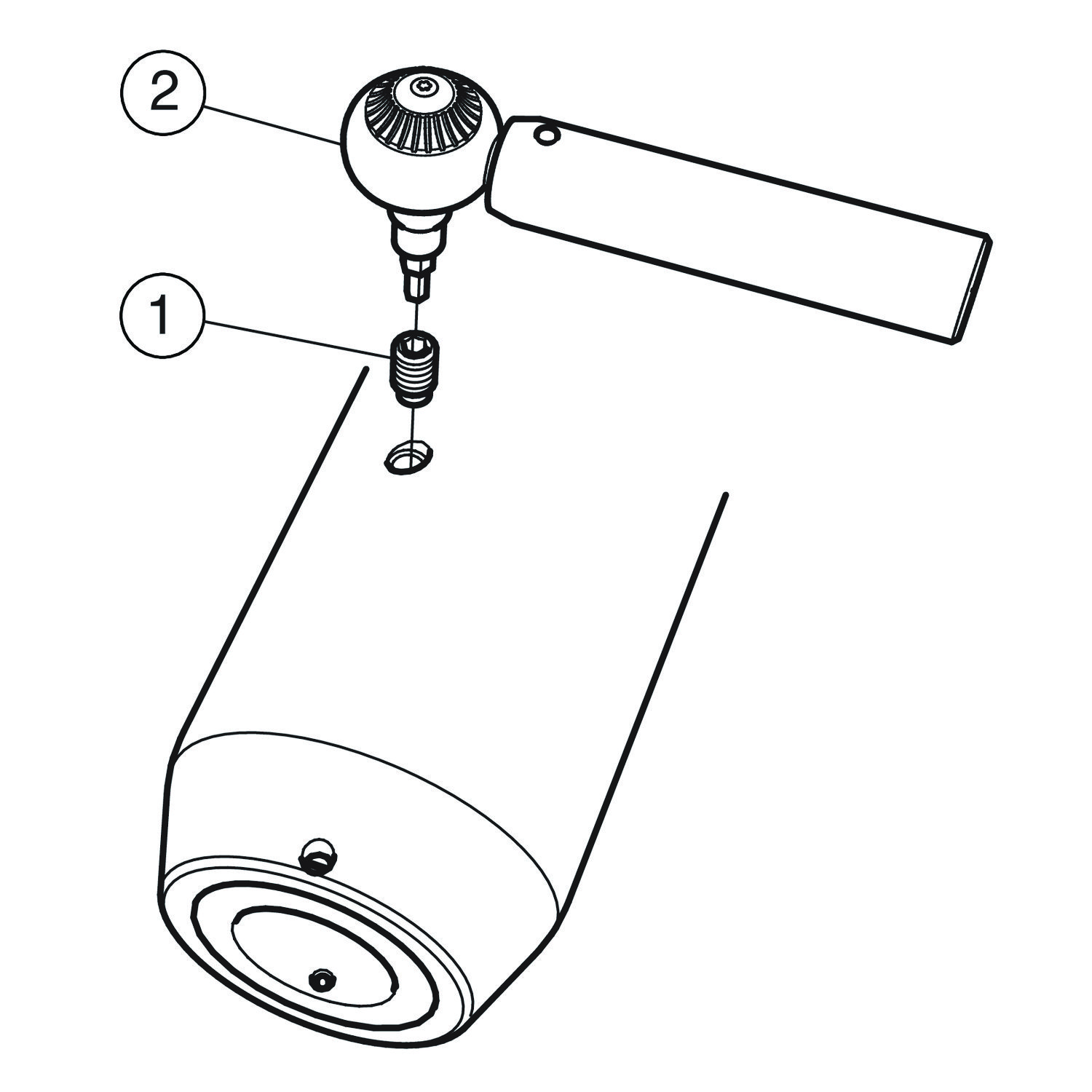

Itens inclusos

  • 1 × 5512 103-04 Parafuso

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Documentos

Ver em realidade aumentada

Ver em realidade aumentada

A ferramenta em tamanho real, na sua máquina, antes de comprar.

QR code para ver 935-L40-EF25-110 em realidade aumentada RA no celular

Modelo gerado do CAD da fábrica, em escala real · 1.640 triângulos.

Dados de corte

A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item Pedir à engenharia no WhatsApp

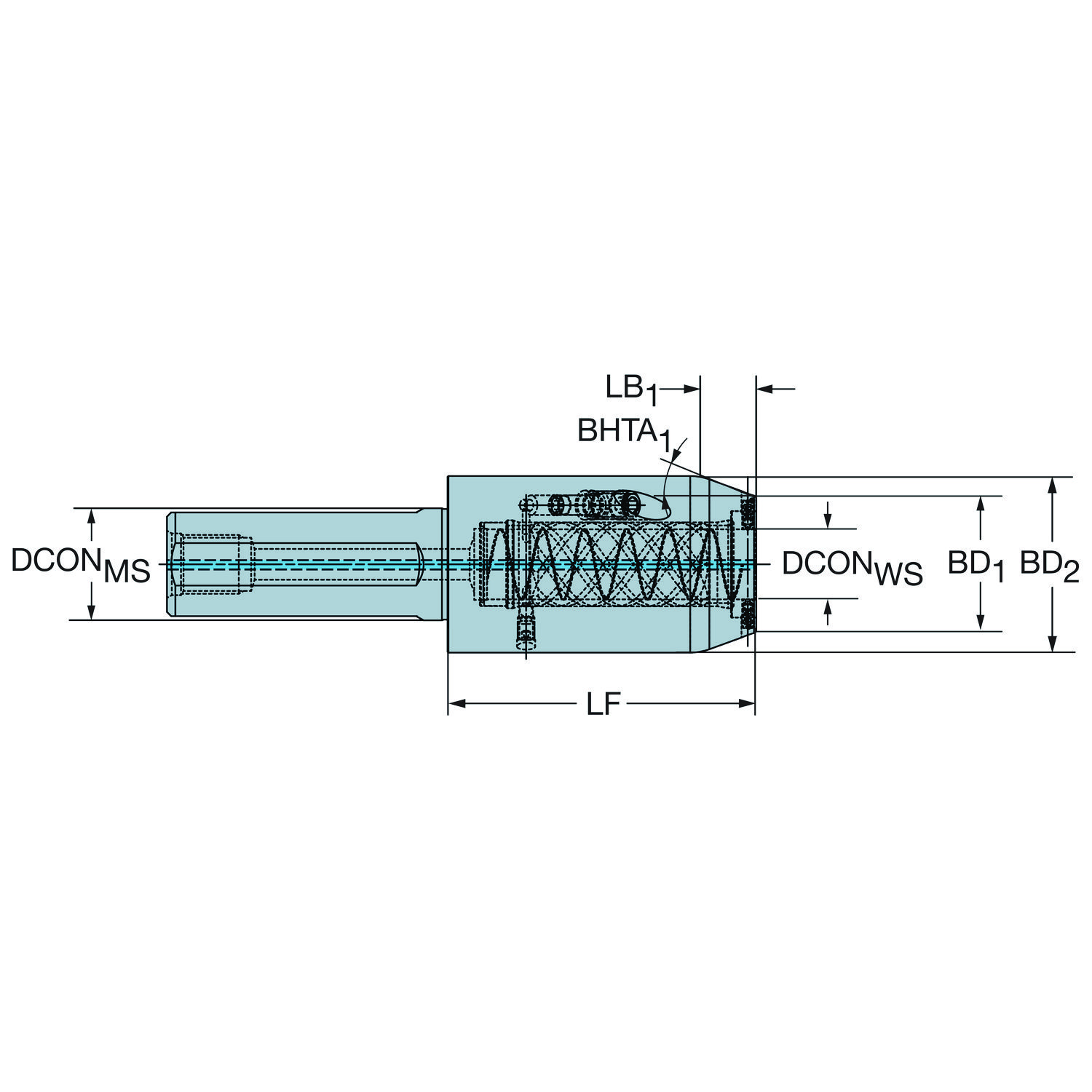

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Ângulo de conicidade BHTA_1 20
Ângulo de conicidade BHTA_2 0
Bolso para chip de dados DCP Não
Código do material do corpo BMC Aço
Código do método de balanceamento BLMC Sem balanceamento
Código para tipo entrada da refrigeração CNSC Entrada axial concêntrica
Comprimento de fixação LSCMS 100 mm
Comprimento do corpo LB_1 20 mm
Comprimento do corpo LB_2 110 mm
Comprimento funcional LF 110 mm
Comprimento total OAL 210 mm
Diâmetro da conexão DCONMS 40 mm
Diâmetro da conexão DCONWS 25 mm
Diâmetro do corpo BD_1 48.4 mm
Diâmetro do corpo BD_2 63 mm
Direção da interface de adaptação da máquina ADINTMS Haste cilíndrica com 3 rebaixos — métrica: 40
Direção de interface de adaptação da peça ADINTWS Hidráulico membrana chuck — métrica: 25 (exceto WE/WN hastes)
Kappa (eixo z rot.) KAP 0
Peso do item WT 2.952 kg
Pressão de refrigeração CP 80 bar
Pressão de refrigeração CP 80 mm
Propriedade antivibração DPC Não
Sensor embutido SEP Não
Tipo código de saída de refrigeração CXSC Saída axial concêntrica
Torque TQ 10 Nm
Torque TQ 10 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
