Sandvik Coromant · Catálogo · Adaptação · Adaptador estacionário · Angular

ABB-TNI-CDI80-40-000120 — Foto do produto

Foto do produto

Adaptação · Adaptador estacionário — angular

ABB-TNI-CDI80-40-000120

Interface tipo torre CDI 80 para adaptador de haste cilíndrica

Adaptador estacionário. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e pacote GTC para importar no CAM. Cotação com a engenharia da Hailtools.

Ciclo de vida: Liberado Sob encomenda na Sandvik Coromant

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Dados principais

Código ISO
ABB-TNI-CDI80-40-000120
Código compactado
ABB-TNI-CDI80-40-000120
Material ID
6045839
Família
Adaptação
Tipo
Adaptador estacionário — angular
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário
10,7 kg
EAN
26045839
NCM
846693
UNSPSC
27112807
eCl@ss 13
21022036
Origem
DE
Lançamento
10/06/2011
CoroPak de lançamento
11.2

Arquivos CAD

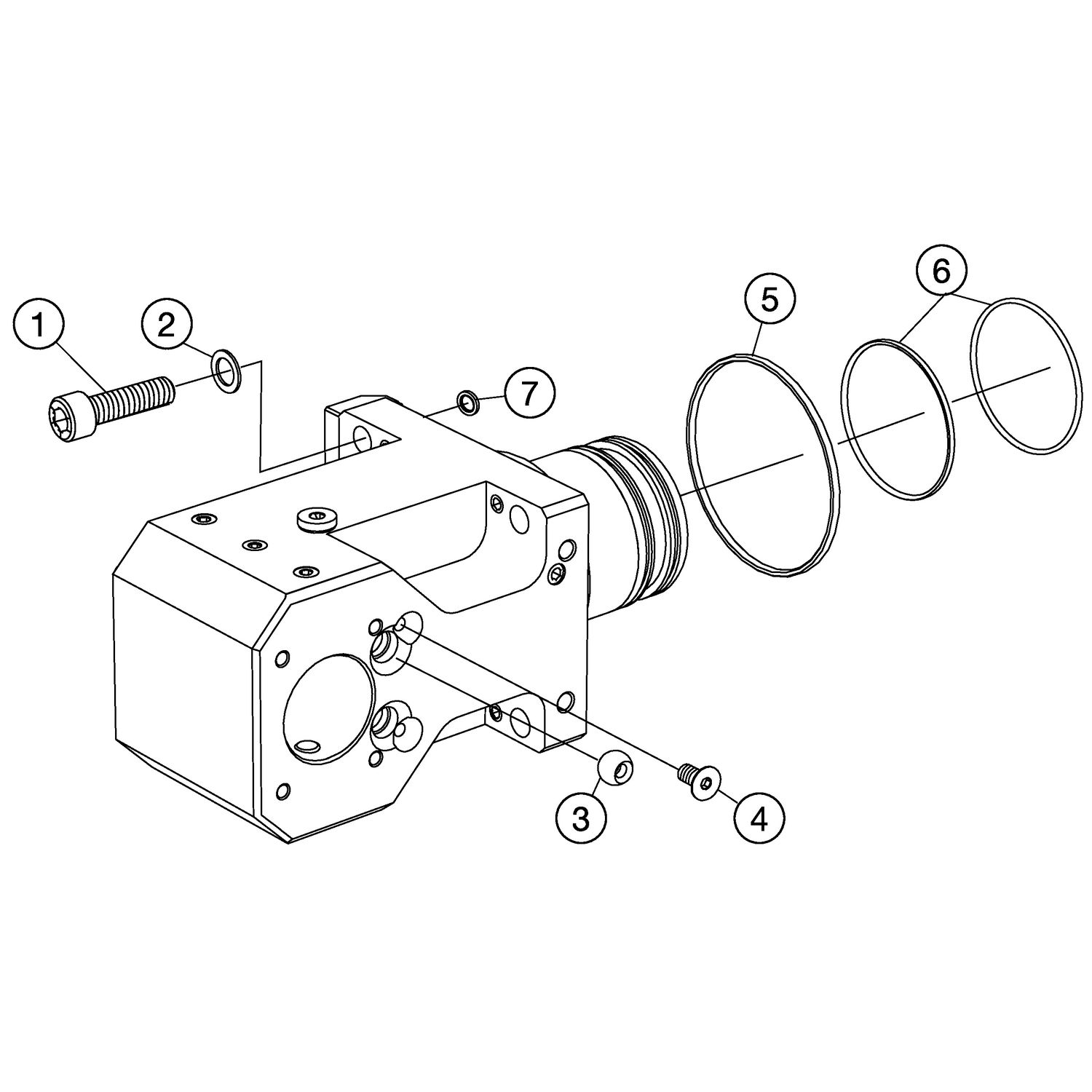

Itens inclusos

  • 4 × 3212 010-463 Parafuso
  • 4 × 5541 041-02 Arruela de trava
  • 1 × 5691 030-03 Bico de refrigeração
  • 1 × 3213 010-358 Parafuso
  • 1 × 5641 001-79 Anel O-ring
  • 2 × 5641 005-104 Anel O-ring
  • 1 × 5641 070-04 Vedação Kantseal

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Ver em realidade aumentada: em breve.

Dados de corte

A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item Pedir à engenharia no WhatsApp

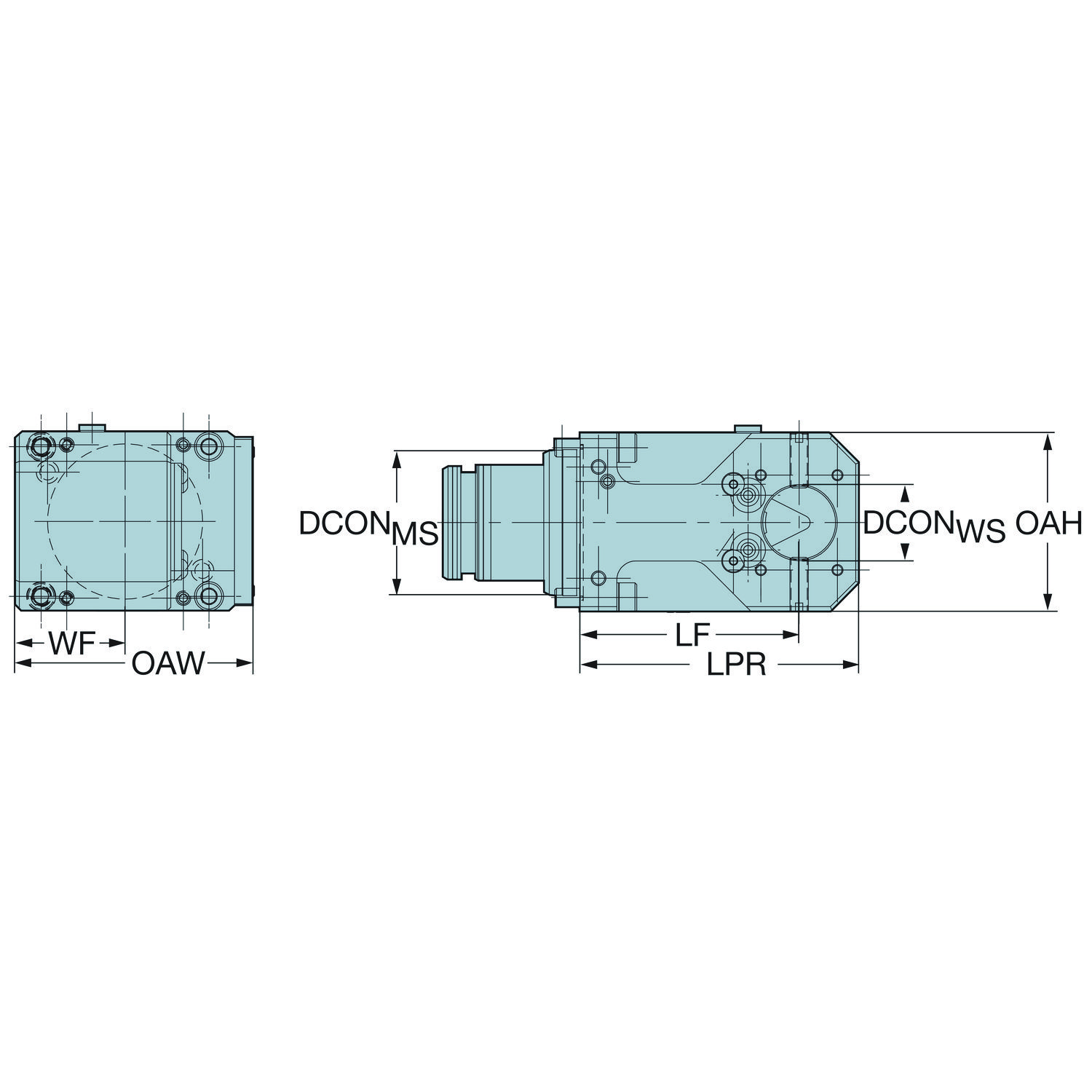

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Altura funcional HF_1 0 mm
Altura total OAH 98 mm
Balanço máximo OHX 120 mm
Código do material do corpo BMC Aço
Código para tipo entrada da refrigeração CNSC Descentralizada pelo flange e axial
Comprimento da saliência LPR 153 mm
Comprimento de fixação LSCWS 141 mm
Comprimento funcional LF_1 120 mm
Diâmetro da conexão DCONMS 80 mm
Diâmetro da conexão DCONWS 40 mm
Direção da interface de adaptação da máquina ADINTMS CDI interface de torre fixa (não acionada) — tamanho CDI80
Direção de interface de adaptação da peça ADINTWS Fixação cilíndrica para 4 rebaixos (bucha) — métrica: 40
Largura funcional WF_1 60 mm
Largura total OAW 130 mm
Pressão de refrigeração CP 80 mm
Propriedade antivibração DPC Não
Sensor embutido SEP Não
Sentido HAND Neutro
Shank length (metric) LS 75 mm
Tipo código de saída de refrigeração CXSC Saída radial

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
