C6-131-00110-40 — Foto do produto

Foto do produto

Adaptação · Adaptador estacionário — reto

C6-131-00110-40

Coromant Capto® para adaptador com haste cilíndrica

Adaptador estacionário. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e pacote GTC para importar no CAM. Cotação com a engenharia da Hailtools.

Ciclo de vida: Liberado

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Material deste produto

Catálogos, folders, apresentações, casos práticos e vídeos selecionados para C6-131-00110-40.

Casos práticos da Hailtools

Vídeos

Biblioteca técnica: tudo sobre Coromant Capto · Todos os catálogos · Videoteca · Casos práticos

Dados principais

Código ISO
C6-131-00110-40
Código compactado
C6-131-00110-40
Material ID
6884887
Família
Adaptação
Tipo
Adaptador estacionário — reto
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário
2 kg
EAN
7323220354009
NCM
846693
UNSPSC
27112807
eCl@ss 13
21022090
Origem
DE
Lançamento
22/09/2015
CoroPak de lançamento
15.2

Arquivos CAD

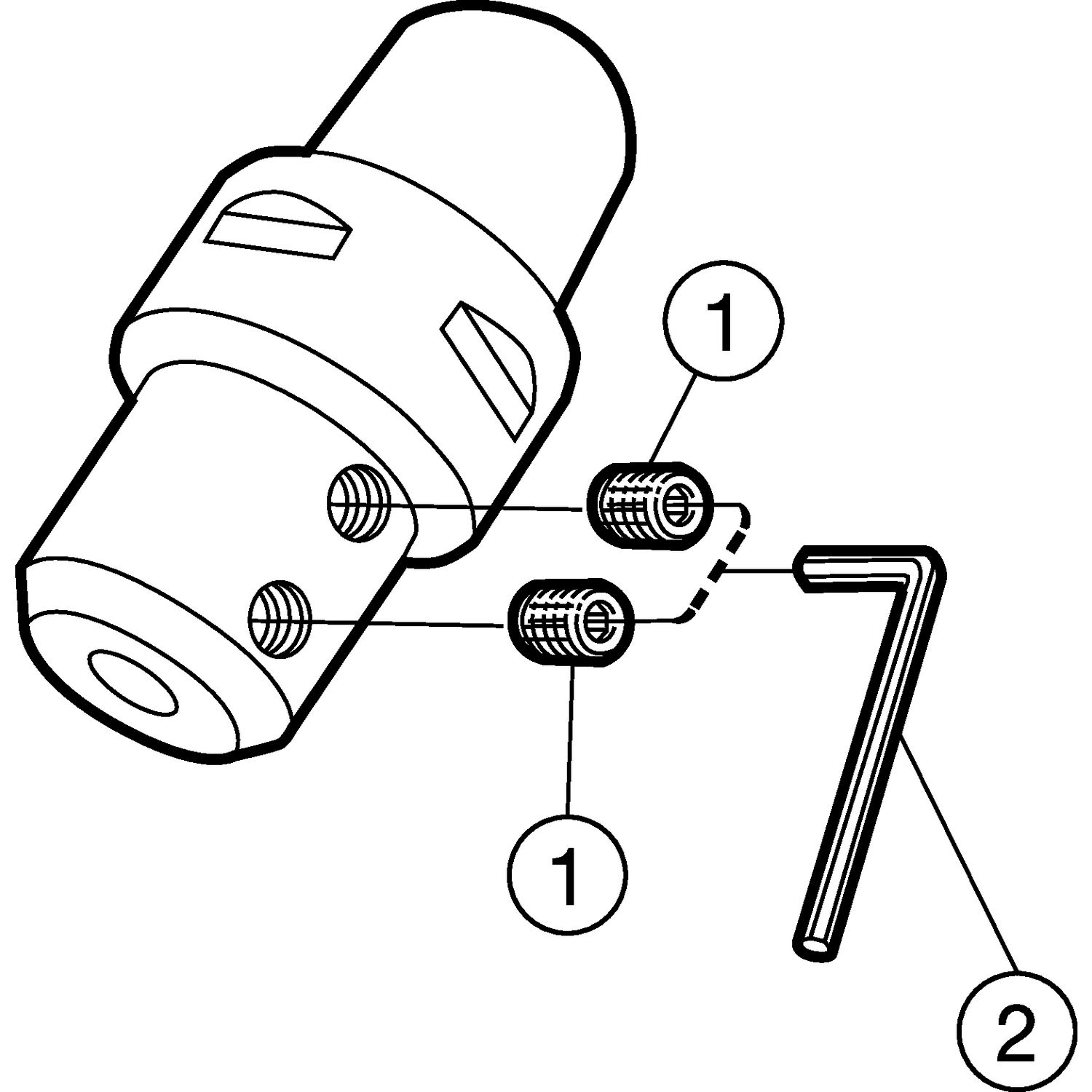

Itens inclusos

  • 2 × 5514 042-06 Parafuso

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Ver em realidade aumentada: em breve.

Dados de corte

A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item Pedir à engenharia no WhatsApp

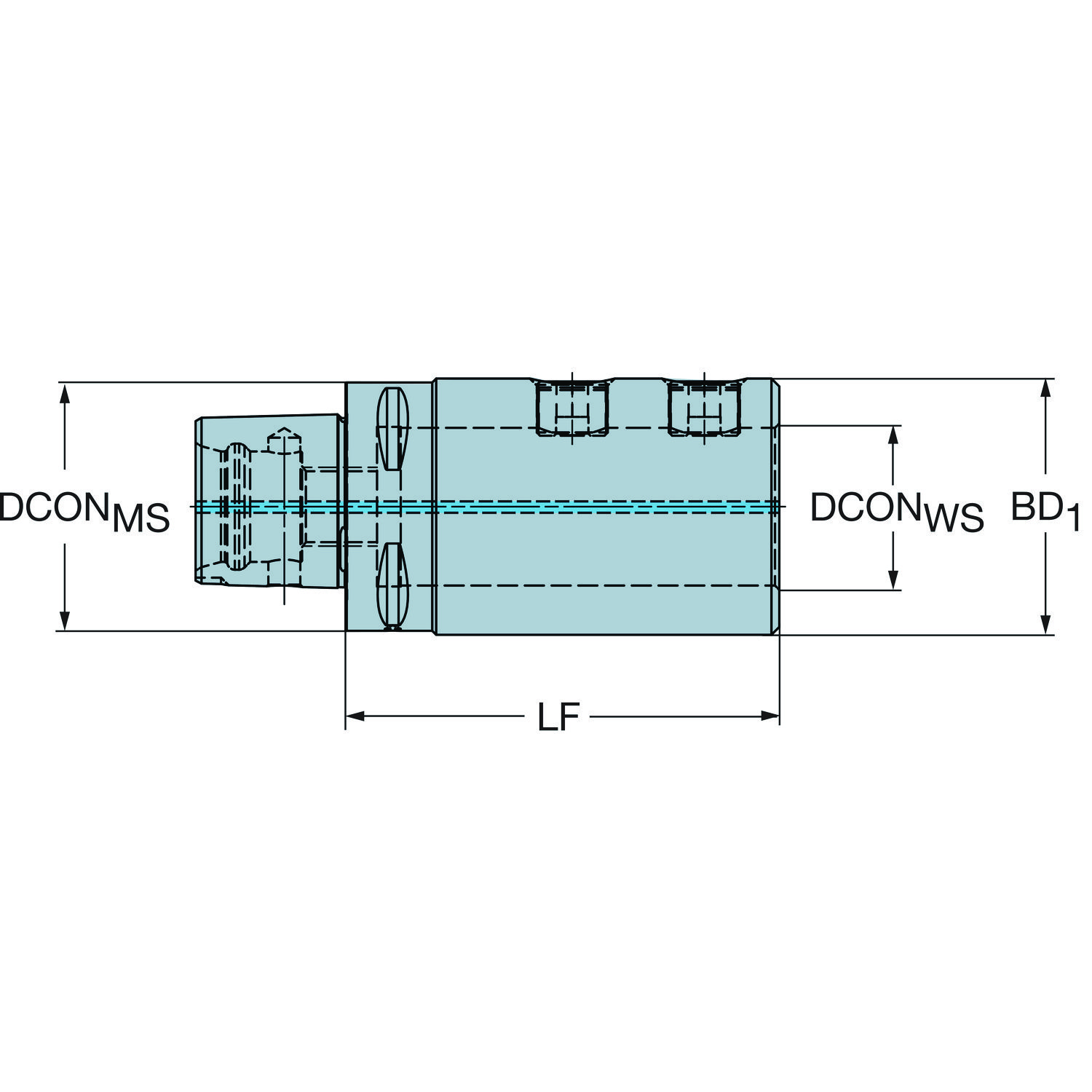

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Altura funcional HF_1 0 mm
Balanço máximo OHX 110 mm
Código do material do corpo BMC Aço
Código para tipo entrada da refrigeração CNSC Entrada axial concêntrica e radial
Comprimento do corpo LB 110 mm
Comprimento funcional LF_1 110 mm
Diâmetro da conexão DCONMS 63 mm
Diâmetro da conexão DCONWS 40 mm
Diâmetro do corpo BD_1 80 mm
Direção da interface de adaptação da máquina ADINTMS Coromant Capto (parafuso e segmento fixação) — tamanho C6
Direção de interface de adaptação da peça ADINTWS Fixação cilíndrica com rebaixos (ISO5609 e ISO9766) — métrica: 40
Largura funcional WF_1 0 mm
Pressão de refrigeração CP 80 mm
Propriedade antivibração DPC Não
Sensor embutido SEP Não
Sentido HAND Neutro
Tipo código de saída de refrigeração CXSC Saída axial concêntrica

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
