Adaptação · Rotating adaptor
A2B27-50 40 105
MAS-BT 403 para adaptador ISO 9766

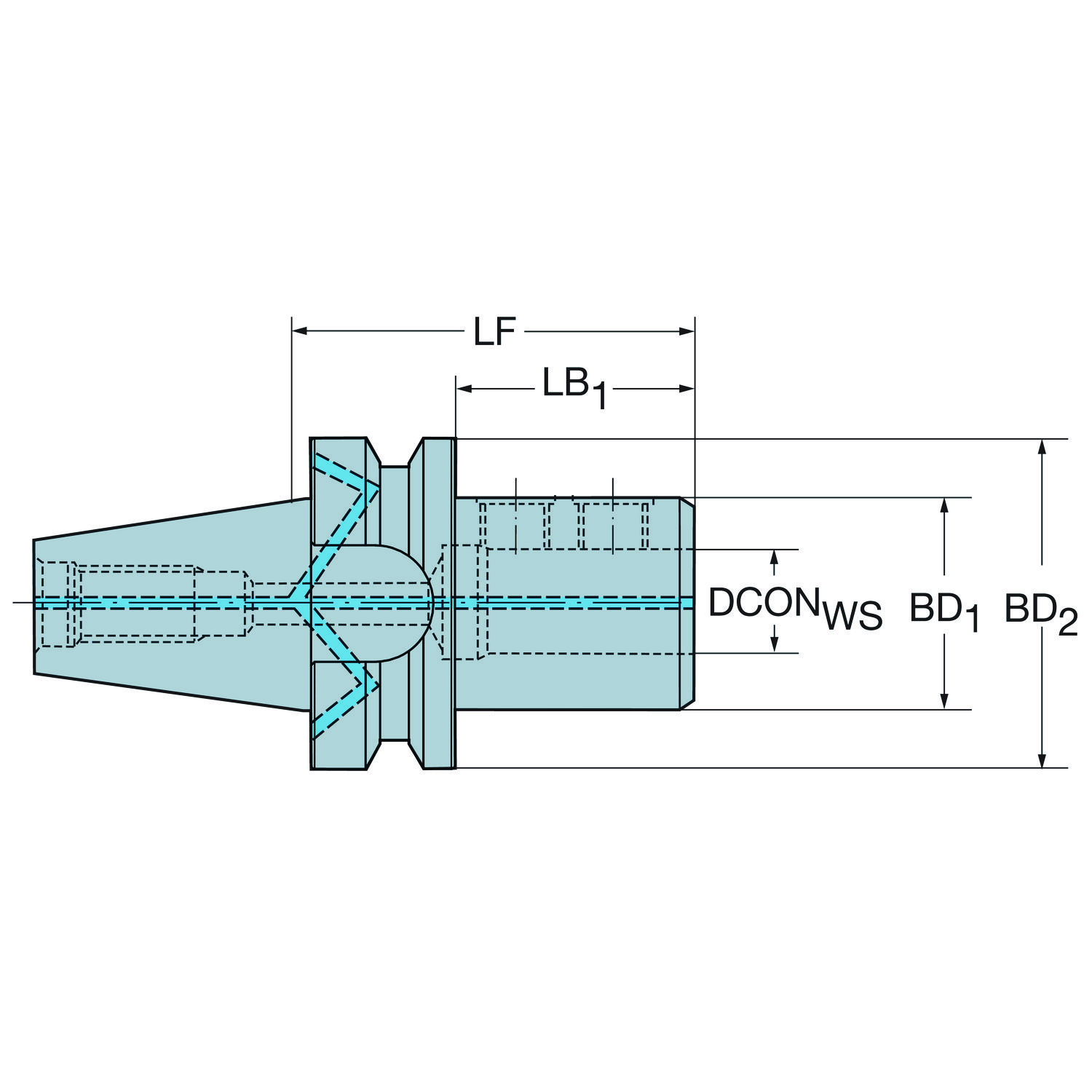

Adaptador simétrico rotativo · comprimento funcional 105 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.
Solicitar cotação
Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.
Dados principais
- Código ISO
- A2B27-50 40 105
- Código compactado
- A2B27-5040105
- Material ID
- 5721959
- Família
- Adaptação
- Tipo
- Rotating adaptor
- Quantidade por embalagem
- 1
- Quantidade mínima
- 1
- Peso unitário (kg)
- 5.029 Kilogram
- EAN
- 12340311
- NCM
- 846693
- UNSPSC
- 27112807
- eCl@ss 13
- 21022002
- Origem
- SI
- Lançamento
- 23/04/2008
- CoroPak de lançamento
- 08.2
Arquivos CAD
Ver em realidade aumentada: em breve.
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item → Pedir à engenharia no WhatsApp
Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| ângulo de conicidade | BHTA_1 | 0 |
| ângulo de conicidade | BHTA_2 | 0 |
| Código do material do corpo | BMC | Steel |
| Código para tipo entrada da refrigeração | CNSC | decentral over flange and axial |
| Comprimento de fixação | LSCWS | 71.5 mm |
| Comprimento do corpo | LB_1 | 66 mm |
| Comprimento do corpo | LB_2 | 105 mm |
| Comprimento funcional | LF | 105 mm |
| Diâmetro da conexão | DCONWS | 40 mm |
| Diâmetro do corpo | BD_1 | 75 mm |
| Diâmetro do corpo | BD_2 | 100 mm |
| Direção da interface de adaptação da máquina | ADINTMS | MAS-BT403 -AD/B central/flange coolant - BT50 |
| Direção de interface de adaptação da peça | ADINTWS | Cylindrical clamping (ISO9766 drill shank/sleeve) -metric: 40 |
| Pressão de refrigeração | CP | 20 mm |
| Propriedade antivibração | DPC | Não |
| Rotação máxima | RPMX | 12000 |
| Sensor embedded property | SEP | Não |
| Tamanho da rosca do tirante de tração | CRKS | Metric M24 |
| Tipo código de saída de refrigeração | CXSC | axial concentric exit |
| Torque | TQ | 40 mm |
Parafusos, chaves e calços desta ferramenta. Quem tem página no catálogo abre com um clique.
5514 042-03
