Adaptação · Adaptador rotativo

393.277-40 03 090A

Cassete para adaptador de broca ajustável

Adaptador simétrico rotativo · comprimento funcional 90 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e pacote GTC para importar no CAM. Cotação com a engenharia da Hailtools.

Ciclo de vida: Liberado

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Material deste produto

Catálogos, folders, apresentações, casos práticos e vídeos selecionados para 393.277-40 03 090A.

Casos práticos da Hailtools

Vídeos

Biblioteca técnica · Todos os catálogos · Videoteca · Casos práticos

Dados principais

Código ISO
393.277-40 03 090A
Código compactado
393.277-4003090A
Material ID
5760593
Família
Adaptação
Tipo
Adaptador rotativo
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário
3,85 kg
EAN
11153203
NCM
846610
UNSPSC
27112807
eCl@ss 13
21022090
Origem
DE
Lançamento
19/07/1999
CoroPak de lançamento
99.2

Arquivos CAD

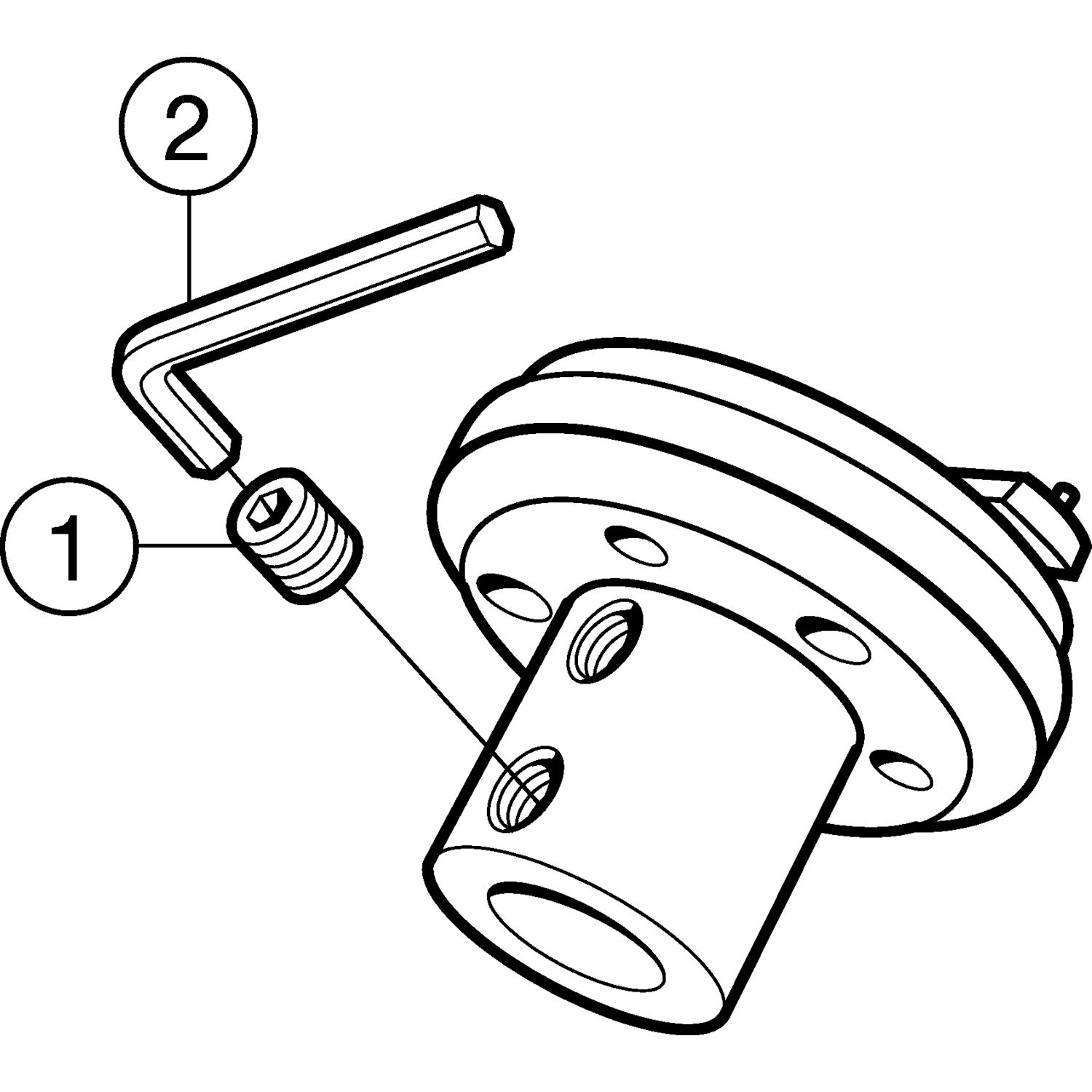

Itens inclusos

  • 2 × 5514 042-06 Parafuso

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Ver em realidade aumentada: em breve.

Dados de corte

A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item Pedir à engenharia no WhatsApp

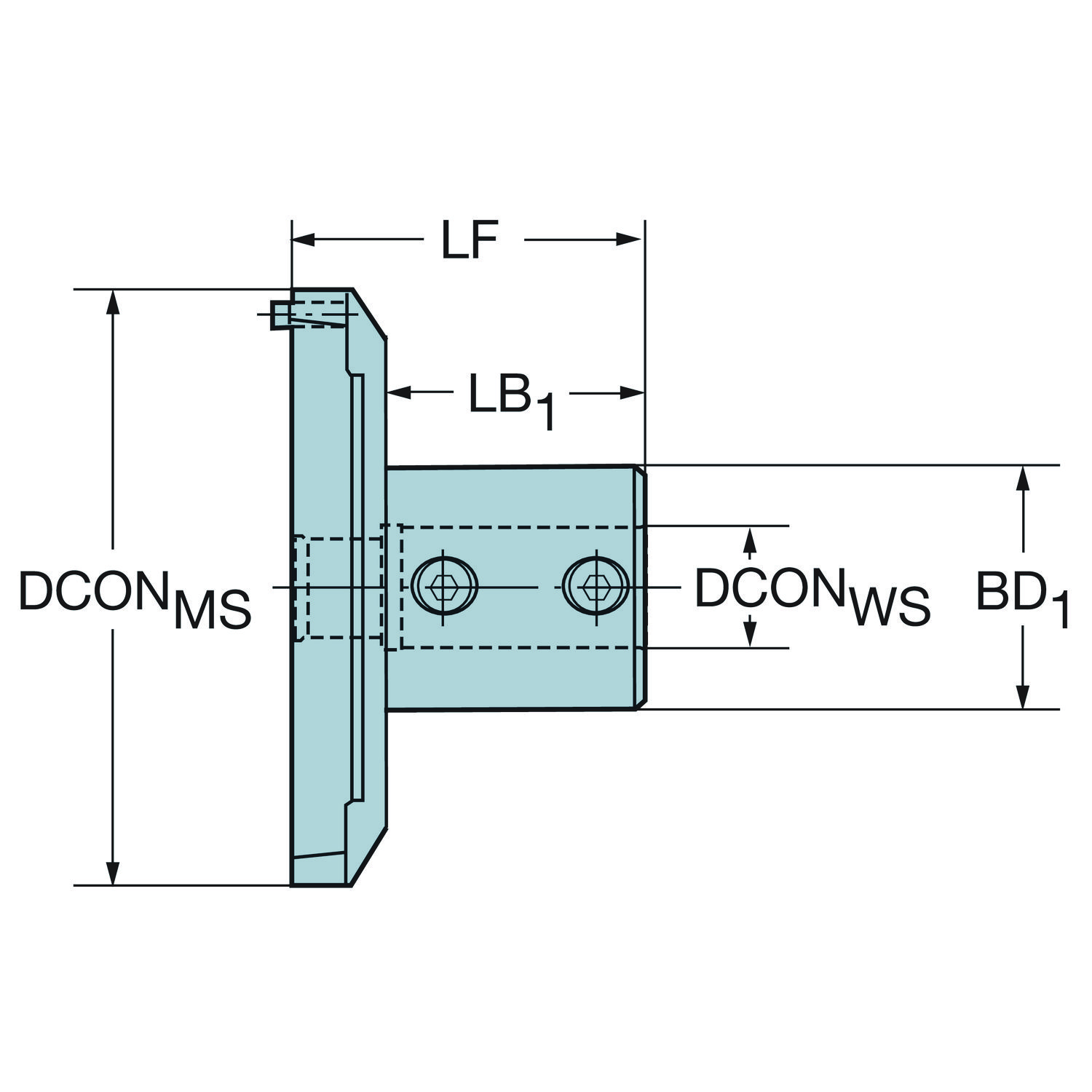

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Ângulo de conicidade BHTA_1 0
Ângulo de conicidade BHTA_2 0
Código do material do corpo BMC Aço
Código para tipo entrada da refrigeração CNSC Entrada axial concêntrica
Comprimento do corpo LB_1 65 mm
Comprimento do corpo LB_2 90 mm
Comprimento funcional LF 90 mm
Diâmetro da conexão DCONMS 136 mm
Diâmetro da conexão DCONWS 40 mm
Diâmetro do corpo BD_1 65 mm
Diâmetro do corpo BD_2 136 mm
Direção da interface de adaptação da máquina ADINTMS Broca corrediça — tamanho 03
Direção de interface de adaptação da peça ADINTWS Fixação cilíndrica (ISO9766 broca haste/bucha) — métrica: 40
Pressão de refrigeração CP 20 mm
Propriedade antivibração DPC Não
Sensor embutido SEP Não
Tipo código de saída de refrigeração CXSC Saída axial concêntrica
Torque TQ 40 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
