R331.35C-080A32DM080 — Foto do produto

Foto do produto

Ferramentas · Fresa de disco intercambiável

R331.35C-080A32DM080

Corpo de Fresa de disco e faceamento 3 cortes lateral CoroMill® 331

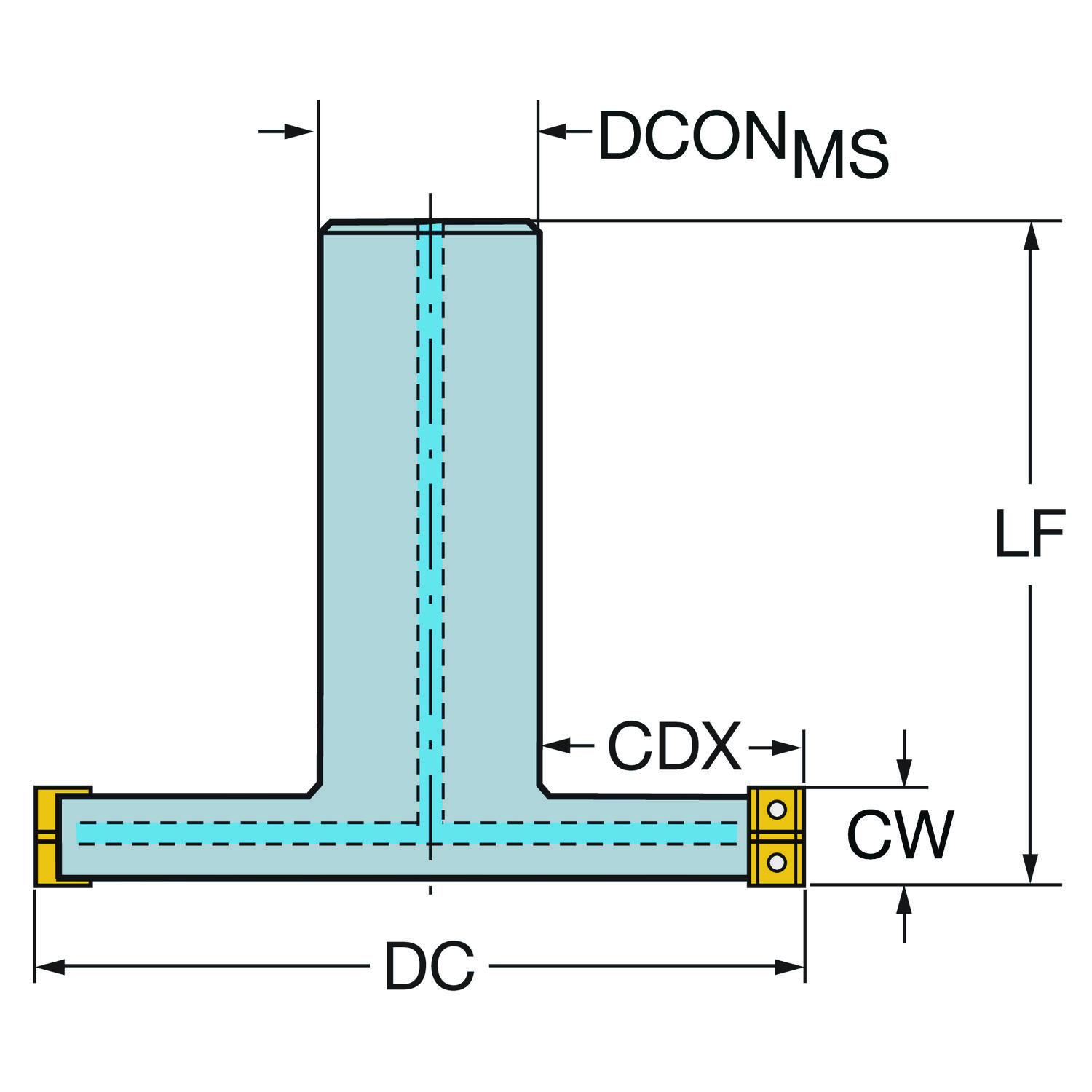

Fresa · diâmetro de corte 80 mm, comprimento funcional 150 mm, 4 arestas efetivas. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.

Recomendado

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Dados principais

Código ISO
R331.35C-080A32DM080
Código compactado
R331.35C-080A32DM080
Material ID
7295394
Família
Ferramentas
Tipo
Fresa de disco intercambiável
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário
1,185 kg
EAN
7323221987763
NCM
846610
UNSPSC
23241623
eCl@ss 13
21180803
Origem
SE
Lançamento
23/02/2018
CoroPak de lançamento
18.1

Arquivos CAD

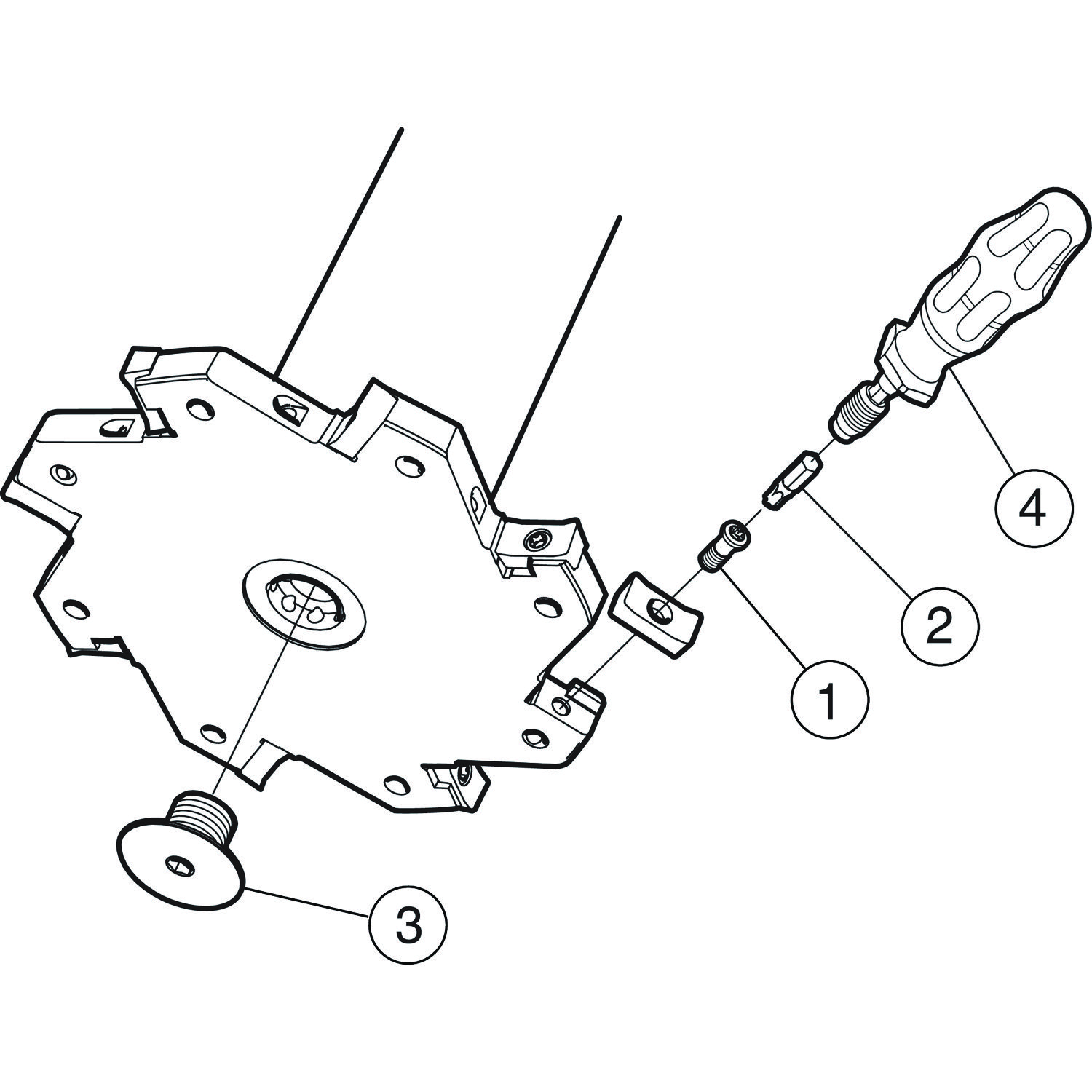

Itens inclusos

  • 8 × 5513 020-34 Parafuso da pastilha
  • 1 × 5680 084-01 Bit
  • 1 × 5643 028-02 Tampão de refrigeração

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Documentos

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Código do tipo de fixação MTP Fixação com parafuso pelo furo
Código para tipo entrada da refrigeração CNSC Entrada axial concêntrica
Comprimento de fixação LSCMS 117.5 mm
Comprimento funcional LF 150 mm
Diâmetro da conexão DCONMS 32 mm
Diâmetro de corte DC 80 mm
Direção da interface de adaptação da máquina ADINTMS Haste cilíndrica sem recursos de fixação (sem flange) — métrica: 32.0
Largura de corte CW 8 mm
Número efetivo de arestas de corte na parte periférica ZEFP 4
Parte 2 dos identificadores da interface da pastilha CUTINT_MASTER CoroMill 331 — tamanho 05 (N/R331.1A-05RE0.20-1.54)
Pressão de refrigeração CP 80 mm
Profundidade máxima de corte CDX 23 mm
Rotação máxima RPMX 15000
Sensor embutido SEP Não
Sentido HAND Direita
Shank length (metric) LS 117.5 mm
Torque TQ 1.2 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
