L331.52-200S50MM

Corpo de Fresa de disco e faceamento reverso duplo corte lateral CoroMill® 331 ajustável

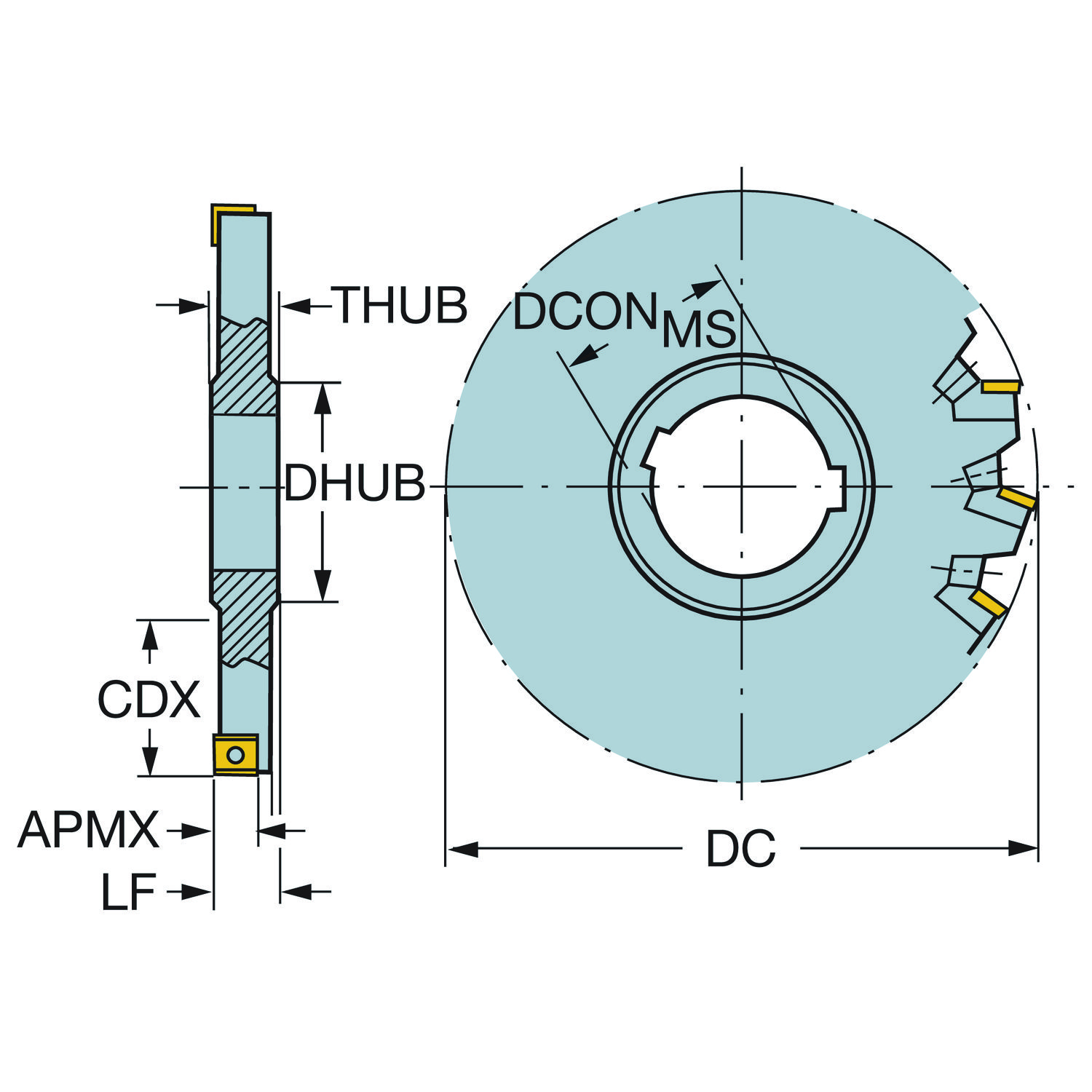

Fresa · diâmetro de corte 200 mm, comprimento funcional 29,2 mm, 12 arestas efetivas. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.

Recomendado Sob encomenda na Sandvik Coromant

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Dados principais

Código ISO: L331.52-200S50MM
Código compactado: L331.52-200S50MM
Material ID: 5735383
Família: Ferramentas
Tipo: Fresa de disco intercambiável
Quantidade por embalagem: 1
Quantidade mínima: 1
Peso unitário: 7,089 kg
EAN: 10701600
NCM: 846610
UNSPSC: 23241625
eCl@ss 13: 21180906
Origem: SE
Lançamento: 25/04/1994
CoroPak de lançamento: 94.2

Arquivos CAD

DXF 2D 75568828.dxf

Itens inclusos

12 × 5321 240-06 Cassete à esquerda
12 × 5513 020-29 Parafuso da pastilha
12 × 5431 105-03 Cunha
12 × 339-831 Parafuso
1 × 5680 084-02 Bit
1 × 265.2-817 Chave

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Documentos

Instruções de manuseio PDF

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (v_c, f_n, a_p) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

Parâmetro	Código	Valor
Código do tipo de fixação	MTP	Fixação com parafuso pelo furo
Código para tipo entrada da refrigeração	CNSC	Sem entrada de refrigerante
Comprimento do corpo	LB	26.6 mm
Comprimento funcional	LF	29.2 mm
Diâmetro da conexão	DCONMS	50 mm
Diâmetro de corte	DC	200 mm
Diâmetro do corpo	BD	195 mm
Diâmetro do cubo	DHUB	69 mm
Direção da interface de adaptação da máquina	ADINTMS	Eixo porta-fresa -ISO 240 -2 chaveta acionamentos — métrica: 50
Keyway width (metric)	KWW	12 mm
Número efetivo de arestas de corte na parte periférica	ZEFP	12
Parte 2 dos identificadores da interface da pastilha	CUTINT_MASTER	CoroMill 331 — tamanho 11 (N/L331.1A-11RE0.20-1.54)
Profundidade máxima de corte	CDX	64.5 mm
Rotação máxima	RPMX	9600
Sensor embutido	SEP	Não
Sentido	HAND	Esquerda
Torque	TQ	3 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
