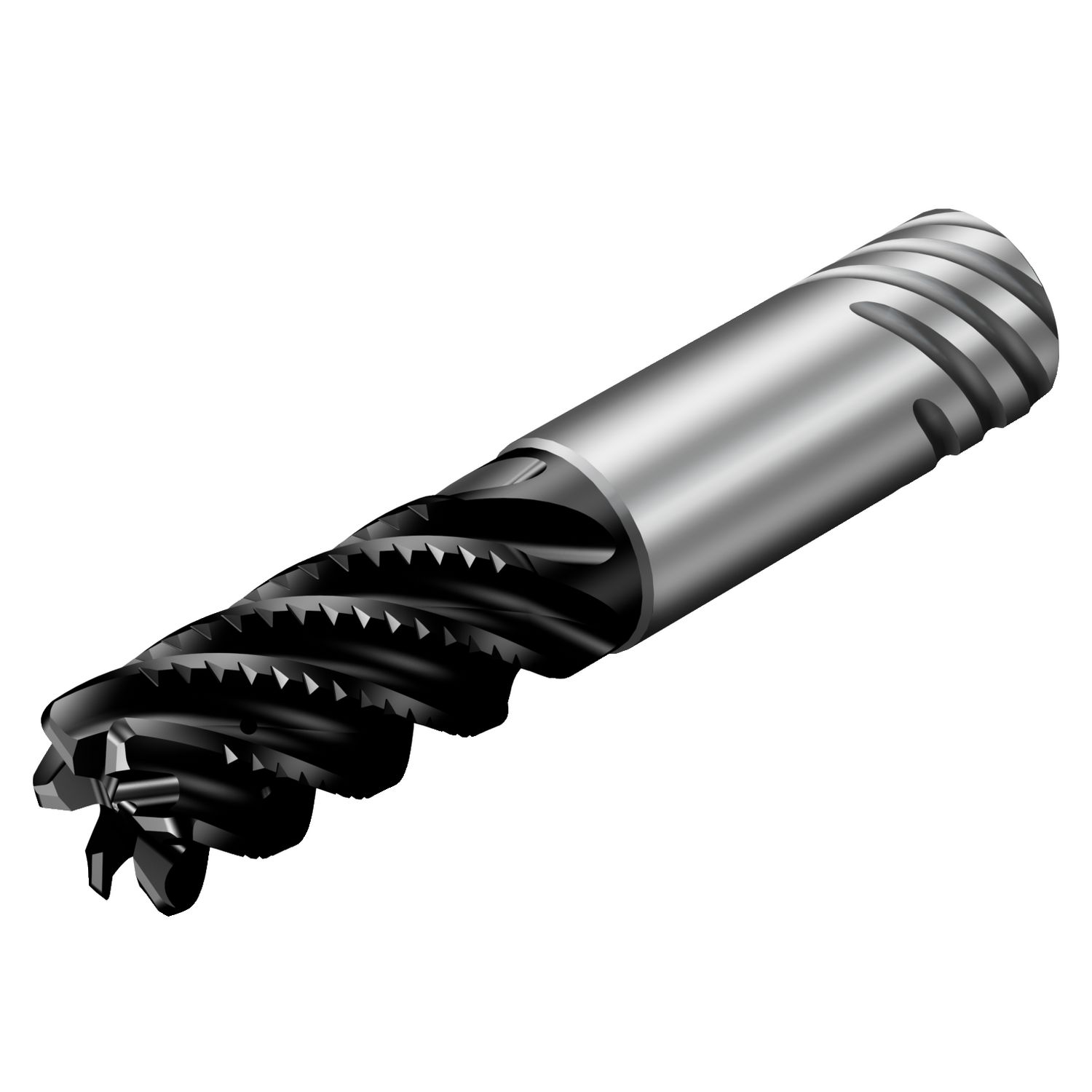

2F340-3200-400CSF 1745 — Foto do produto

Foto do produto

Ferramentas · Fresa inteiriça de facear cantos a 90°

2F340-3200-400CSF 1745

CoroMill® Plura, fresa de topo inteiriça de metal duro para fresamento lateral com alto avanço

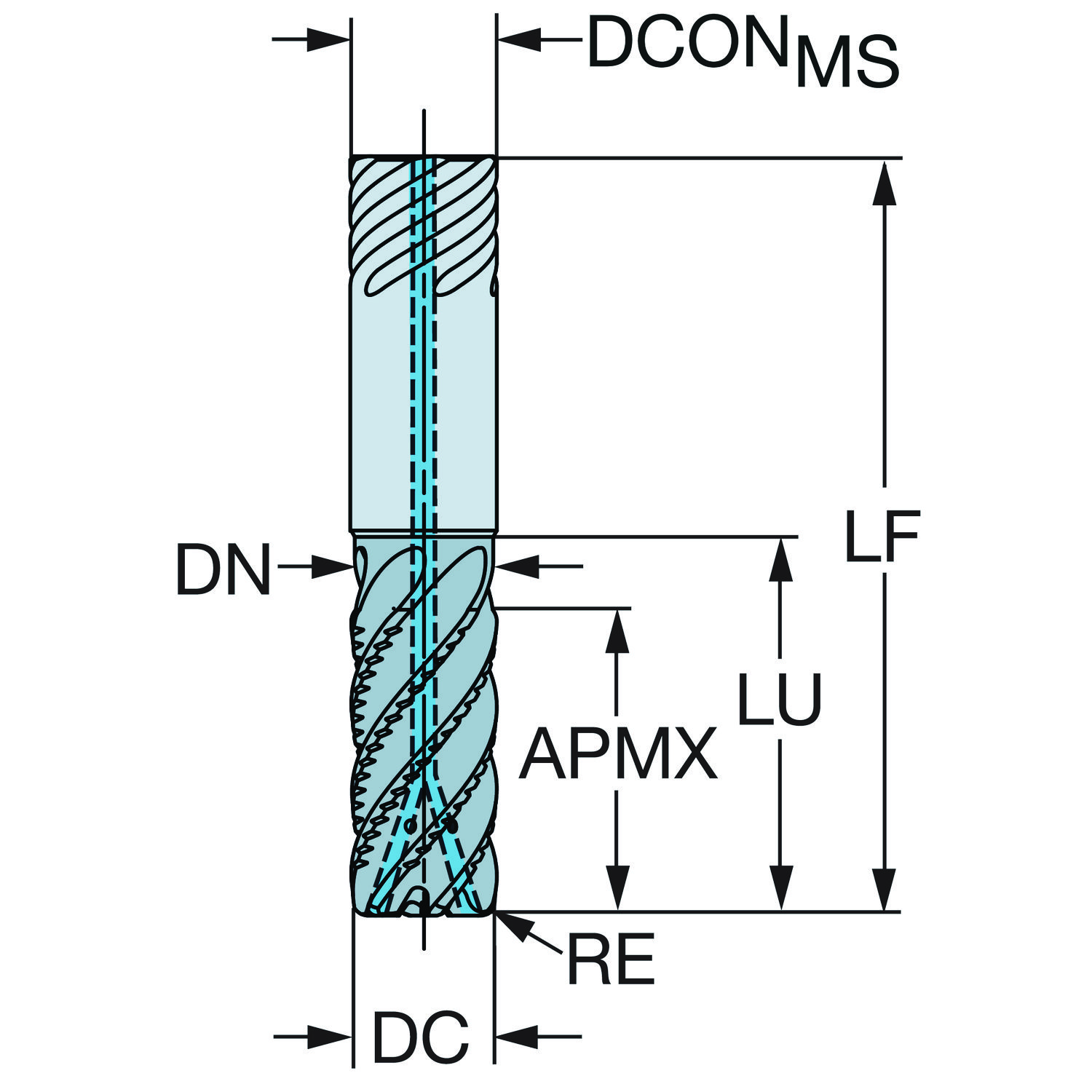

Fresa · classe 1745 com cobertura PVD · raio de ponta 4 mm, diâmetro de corte 32 mm, comprimento funcional 150 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.

Classe 1745 Sem reposição — só estoque

Indicada em 1º lugar para: S (superligas e titânio)

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Esta ferramenta pode ser recondicionada — solicite à Hailtools.

Serviço de recondicionamento da Sandvik Coromant: REC2FR0532SC.

Solicitar recondicionamento

Dados principais

Código ISO
2F340-3200-400CSF 1745
Código compactado
2F340-3200-400CSF1745
Material ID
7419237
Família
Ferramentas
Tipo
Fresa inteiriça de facear cantos a 90°
Classe
1745
Cobertura
TiAlSiN
Processo de cobertura
PVD
Substrato
HC
Peso unitário
950 g
EAN
7323222412141
UNSPSC
23241614
eCl@ss 13
21180602
Lançamento
23/09/2017
CoroPak de lançamento
17.2

Arquivos CAD

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Ângulo de conicidade BHTA_1 0
Ângulo de conicidade BHTA_2 30
Ângulo de hélice do canal FHA 42
Ângulo de saída axial GAMP 5
Ângulo de saída radial GAMF 5
Ângulo máximo de usinagem em rampa RMPX_FFW 5
Caracteristica da aresta interrompida IEP Não
Classe GRADE 1745
Classe da tolerância do diâmetro de corte TCDC h10
Cobertura COATING PVD TiAlSiN
Código para tipo entrada da refrigeração CNSC Entrada axial concêntrica
Comprimento do corpo LB_1 82 mm
Comprimento do corpo LB_2 83.39 mm
Comprimento funcional LF 150 mm
Comprimento total OAL 150 mm
Comprimento util LU 82 mm
Diâmetro da conexão DCONMS 32 mm
Diâmetro de corte DC 32 mm
Diâmetro de corte do contato da face DCF 24 mm
Diâmetro do corpo BD_1 30.4 mm
Diâmetro do corpo BD_2 30.4 mm
Diâmetro do pescoço DN 30.4 mm
Direção da interface de adaptação da máquina ADINTMS Haste cilíndrica com iLock (h6) — métrica: 32
Grupo básico standard BSG COROMANT
Maior tolerância do diâmetro de corte DCTOLU 0 mm
Menor tolerância do diâmetro de corte DCTOLL -0.1 mm
Número efetivo de arestas de corte na parte periférica ZEFP 6
Peso do item WT 0.95 kg
Pressão de refrigeração CP 20 bar
Profundidade de corte máxima APMX 66 mm
Profundidade de corte máxima APMX_PFW 66 mm
Raio do canto RE 4 mm
Razão de largura de corte máxima AERMX 0.4
Reafiações máximas NORGMX 4
Recurso de corte central CCC Não
Rotação máxima RPMX 6000
Sensor embutido SEP Não
Sentido da hélice do canal FHH Canal à direita
Substrato SUBSTRATE HC
Tolerância do diâmetro de conexão TCDCON h6

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
