Ferramentas · Fresa de facear e mergulho intercambiável

R200-024A32-16M

Corpo de Fresa de facear CoroMill® 200

Fresa · diâmetro de corte 24 mm, comprimento funcional 240 mm, 3 arestas efetivas. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional, pacote GTC para importar no CAM e a ferramenta em realidade aumentada, no tamanho real. Compra imediata na loja Hailtools.

Ciclo de vida: Liberado Preço na loja

Entrega imediata

R$2.890,05a unidade

Prazo e condições da loja Hailtools. Como comprar

R$2.890,05 a unidade

Entrega imediata · em estoque

Dados principais

Código ISO
R200-024A32-16M
Código compactado
R200-024A32-16M
Material ID
5742420
Família
Ferramentas
Tipo
Fresa de facear e mergulho intercambiável
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário
1,44 kg
EAN
10910270
NCM
846610
UNSPSC
23242511
eCl@ss 13
21180804
Origem
SE
Lançamento
04/12/1995
CoroPak de lançamento
96.1

Arquivos CAD

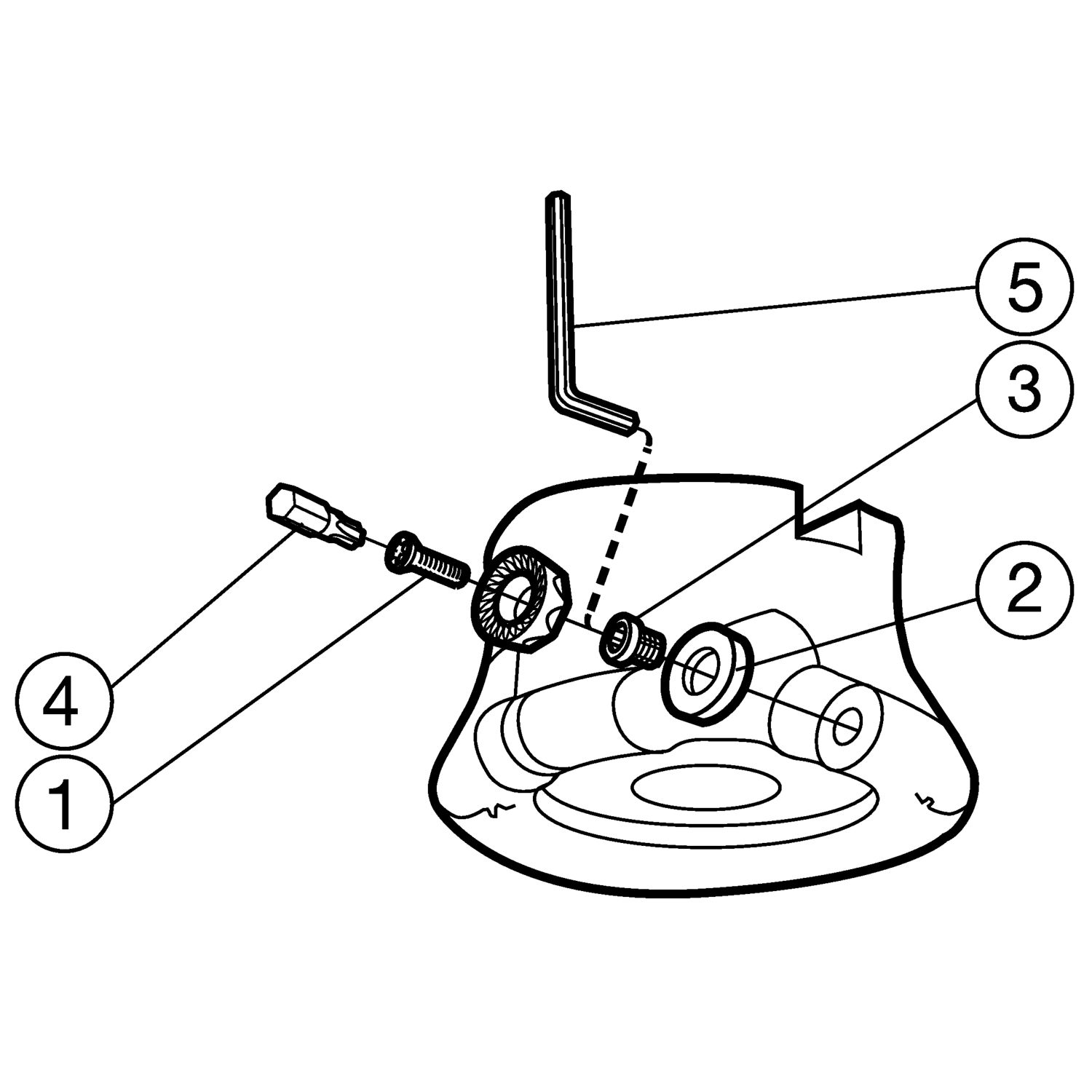

Itens inclusos

  • 3 × 5513 020-07 Parafuso da pastilha
  • 1 × 5680 084-07 Bit

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Ver em realidade aumentada

Ver em realidade aumentada

A ferramenta em tamanho real, na sua máquina, antes de comprar.

QR code para ver R200-024A32-16M em realidade aumentada RA no celular

Modelo gerado do CAD da fábrica, em escala real · 11.689 triângulos.

Dados de corte

A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item Pedir à engenharia no WhatsApp

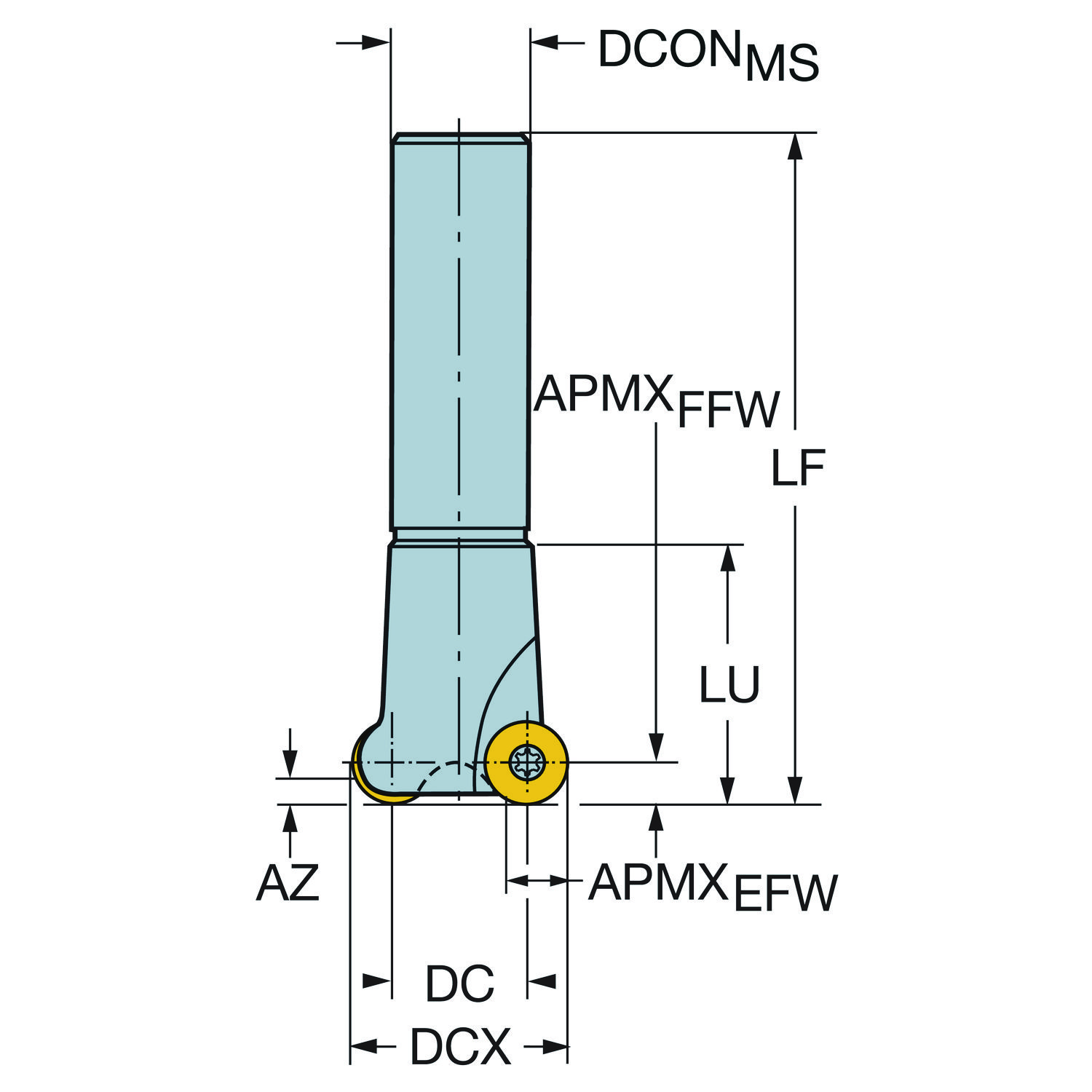

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Ângulo de saída axial GAMP 0
Ângulo de saída radial GAMF -7
Ângulo máximo de usinagem em rampa RMPX 13
Código do material do corpo BMC Aço
Código do tipo de fixação MTP Fixação com parafuso pelo furo
Código para tipo entrada da refrigeração CNSC Sem entrada de refrigerante
Comprimento de fixação LSCMS 60 mm
Comprimento do corpo LB 40 mm
Comprimento funcional LF 240 mm
Diâmetro da conexão DCONMS 32 mm
Diâmetro de corte DC 24 mm
Diâmetro de corte máximo DCX 40 mm
Diâmetro do corpo BD 40 mm
Direção da interface de adaptação da máquina ADINTMS Haste cilíndrica sem recursos de fixação (sem flange) — métrica: 32.0
Número de pastilhas CICT_2 3
Número efetivo de arestas de corte na parte periférica ZEFP 3

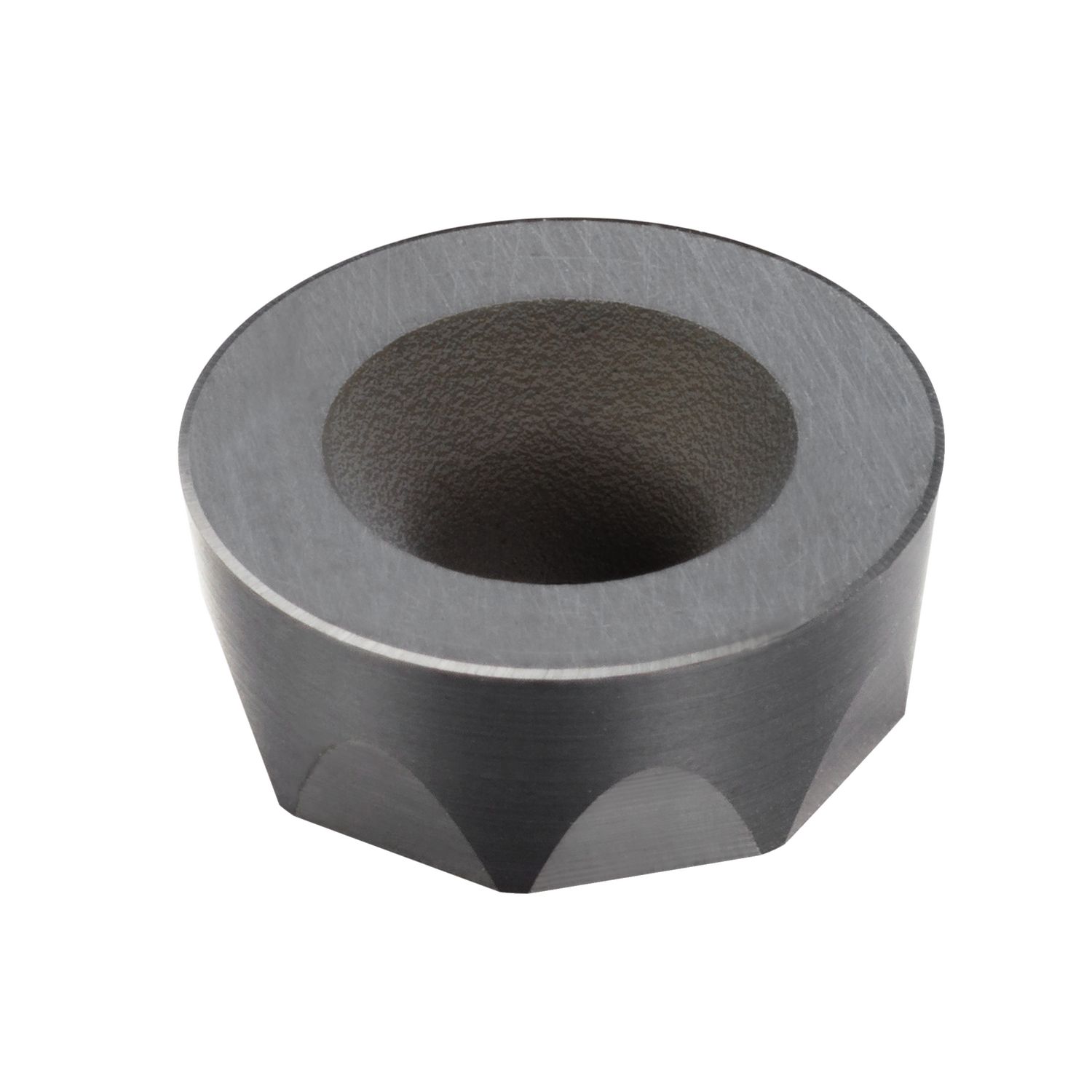

Parte 2 dos identificadores da interface da pastilha CUTINT_MASTER_2 CoroMill 200 métrica RCKT 1606M0
Profundidade de corte máxima APMX_EFW 12 mm
Profundidade de corte máxima APMX_FFW 8 mm
Propriedade antivibração DPC Não
Rotação máxima RPMX 21800
Sensor embutido SEP Não
Sentido HAND Direita
Shank length (metric) LS 200 mm
Torque TQ 5 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
