R216.2-032 — Foto do produto

Foto do produto

Ferramentas · Fresa de facear cantos a 90° intercambiável

R216.2-032

Corpo de Fresa U-Max® para cantos a 90 graus

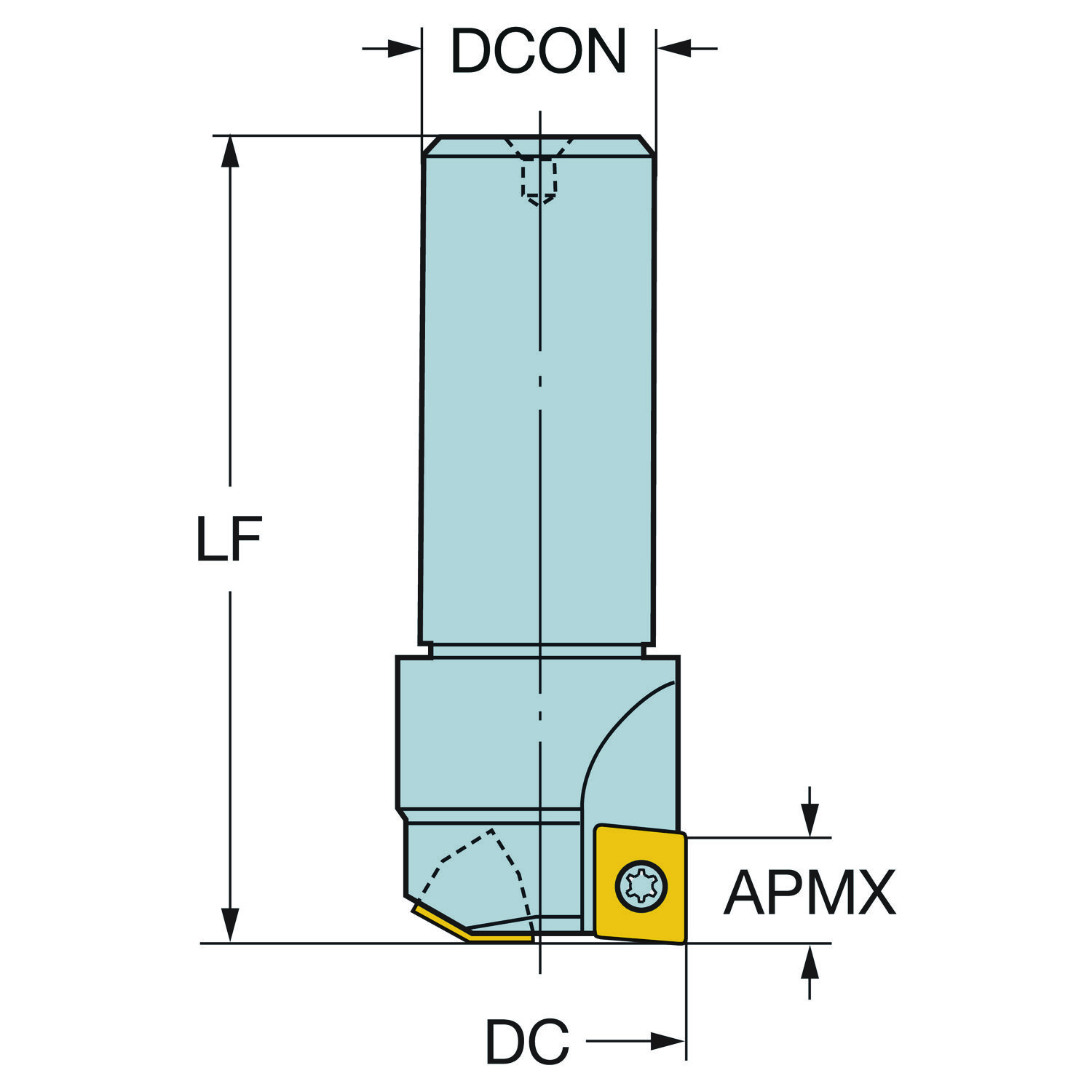

Fresa · diâmetro de corte 32 mm, comprimento funcional 130 mm, 1 arestas efetivas. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.

Sob encomenda na Sandvik Coromant

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Dados principais

Código ISO
R216.2-032
Código compactado
R216.2-032
Material ID
5742865
Família
Ferramentas
Tipo
Fresa de facear cantos a 90° intercambiável
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário
746,2 g
EAN
10274084
NCM
846610
UNSPSC
23241624
eCl@ss 13
21180890
Origem
US
Lançamento
30/01/1984
CoroPak de lançamento
84.1

Arquivos CAD

Itens inclusos

  • 2 × 5513 020-16 Parafuso da pastilha
  • 1 × 5680 046-05 Chave

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Ângulo da aresta de corte da ferramenta KAPR 90
Ângulo da ponta da pastilha EPSR 85
Ângulo de saída axial GAMP 3
Ângulo de saída radial GAMF -4
Ângulo máximo de usinagem em rampa RMPX 90
Código do material do corpo BMC Aço
Código do tamanho do assento da pastilha SSC_M 15
Código do tamanho do assento da pastilha SSC_N .598
Código do tipo de fixação MTP Fixação com parafuso pelo furo
Código para tipo entrada da refrigeração CNSC Sem entrada de refrigerante
Comprimento de fixação LSCMS 60 mm
Comprimento funcional LF 130 mm
Diâmetro da conexão DCONMS 32 mm
Diâmetro de corte DC 32 mm
Direção da interface de adaptação da máquina ADINTMS Haste cilíndrica sem recursos de fixação (sem flange) — métrica: 32.0
Número de pastilhas CICT_1 1
Número efetivo de arestas de corte na parte periférica ZEFP 1
Parte 2 dos identificadores da interface da pastilha CUTINT_MASTER_1 Fresa Umax 216.2-15-P (R216.2-15T308-1)
Profundidade de corte máxima APMX 15 mm
Propriedade antivibração DPC Não
Recurso de corte central CCC Sim
Rotação máxima RPMX 9460
Sensor embutido SEP Não
Sentido HAND Direita
Shank length (metric) LS 60 mm
Torque TQ 2 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
