Ferramentas · Fresa de facear cantos a 90° intercambiável
R790-032A32S2-16L
Corpo de Fresa CoroMill® 790 para cantos a 90 graus
Fresa · diâmetro de corte 32 mm, comprimento funcional 127 mm, 2 arestas efetivas. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e pacote GTC para importar no CAM. Cotação com a engenharia da Hailtools.
Ciclo de vida: Liberado
Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.
Preço, prazo e condição para a sua quantidade, direto no seu WhatsApp. Leva menos de um minuto.
Sandvik Coromant, SCHUNK, Blaser Swisslube e Blum-Novotest só podemos vender nos estados onde somos autorizados. Dormer e demais itens, para todo o Brasil. O pedido segue e a equipe indica a opção para o seu estado.
A equipe da Hailtools responde no seu WhatsApp em horário comercial. Se preferir adiantar, chame agora:
Continuar no WhatsAppCliente Hailtools? Entre para ver o seu preço
Material deste produto
Catálogos, folders, apresentações, casos práticos e vídeos selecionados para R790-032A32S2-16L.
Casos práticos da Hailtools
CoroMill® MS60Caso prático da Hailtools · Fresamento · com vídeo · mesma operação
CoroMill® QDCaso prático da Hailtools · Fresamento · com vídeo · mesma operação
CoroMill® 345Caso prático da Hailtools · Fresamento · com vídeo · mesma operaçãoVídeos
Transmissão CoroMill® Plura Insights: Episódio 4 - Fresamento de RoscasSandvik Coromant · YouTube · mesma operação
Transmissão CoroMill® Plura Insights: Episódio 2 - Fresamento de cavidadesSandvik Coromant · YouTube · mesma operação
Operações de fresamento de face com múltiplas arestas com CoroMill® 745Sandvik Coromant · YouTube · mesma operaçãoBiblioteca técnica: tudo sobre CoroMill 790 · Todos os catálogos · Videoteca · Casos práticos
Dados principais
- Código ISO
- R790-032A32S2-16L
- Código compactado
- R790-032A32S2-16L
- Material ID
- 5747285
- Família
- Ferramentas
- Tipo
- Fresa de facear cantos a 90° intercambiável
- Quantidade por embalagem
- 1
- Quantidade mínima
- 1
- Peso unitário
- 673,4 g
- EAN
- 11583762
- NCM
- 846610
- UNSPSC
- 23241624
- eCl@ss 13
- 21180801
- Origem
- US
- Lançamento
- 11/08/2003
- CoroPak de lançamento
- 03.2
Arquivos CAD
- STP básico 76426408.stp
- DXF 2D 76426407.dxf
- Pacote GTC ZIP, para importar a ferramenta no CAM
- Dados básicos da ferramenta ISO 13399, formato P21
Itens inclusos
- 2 × 5513 020-09 Parafuso
Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.
Ver em realidade aumentada: em breve.
Dados de corte
A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item Pedir à engenharia no WhatsApp

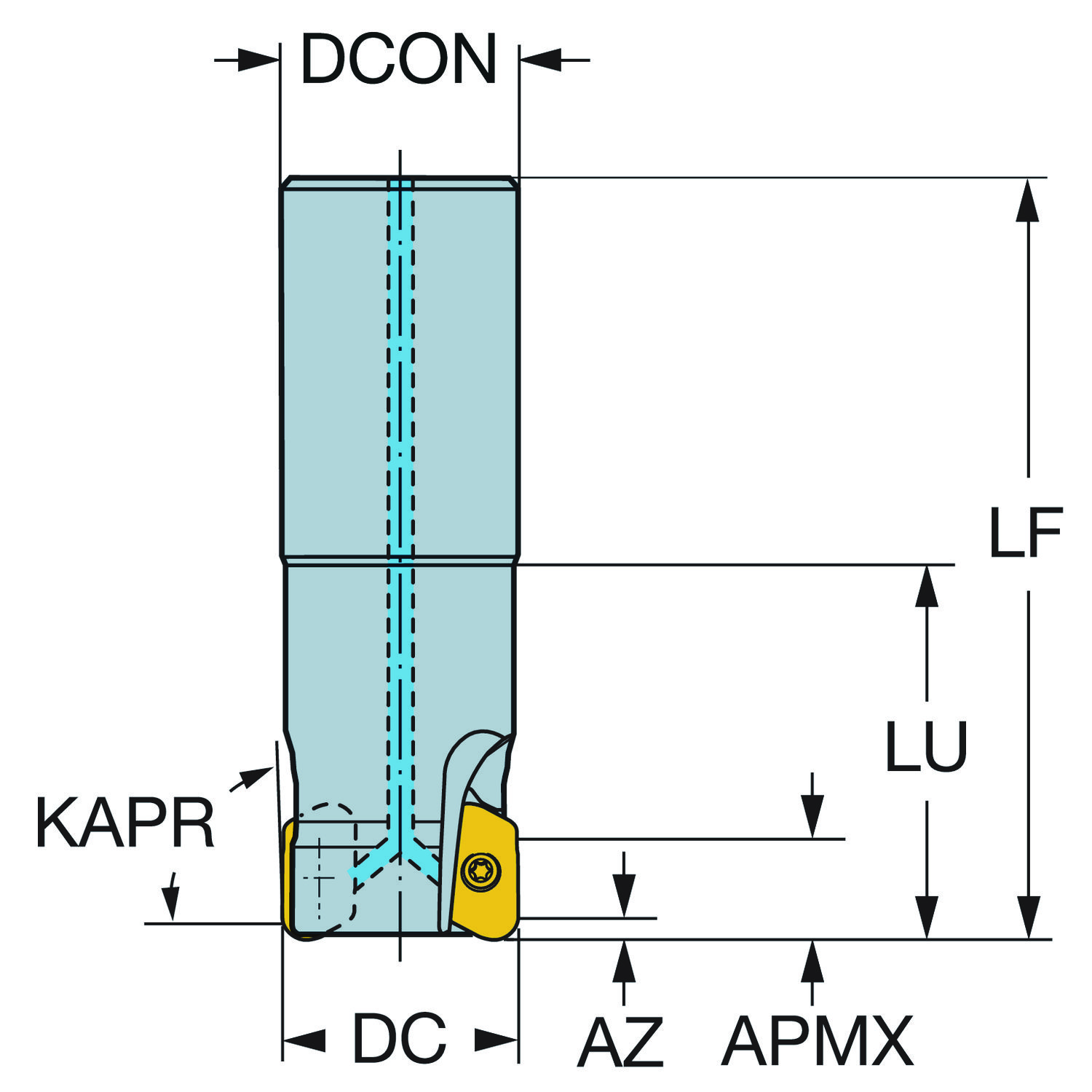

Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Ângulo da aresta de corte da ferramenta | KAPR | 90 |
| Ângulo de saída axial | GAMP | 11 |
| Ângulo de saída radial | GAMF | 1 |
| Ângulo máximo de usinagem em rampa | RMPX | 13 |
| Código do material do corpo | BMC | Aço |
| Código do tamanho do assento da pastilha | SSC_M | 16 |
| Código do tamanho do assento da pastilha | SSC_N | 16 |
| Código do tipo de fixação | MTP | Fixação com parafuso pelo furo |
| Código para tipo entrada da refrigeração | CNSC | Entrada axial concêntrica |
| Comprimento de fixação | LSCMS | 60 mm |
| Comprimento funcional | LF | 127 mm |
| Comprimento util | LU | 64 mm |
| Diâmetro da conexão | DCONMS | 32 mm |
| Diâmetro de corte | DC | 32 mm |
| Direção da interface de adaptação da máquina | ADINTMS | Haste cilíndrica sem recursos de fixação (sem flange) — métrica: 32.0 |
| Número de pastilhas | CICT_1 | 2 |
| Número efetivo de arestas de corte na parte periférica | ZEFP | 2 |
| Parte 2 dos identificadores da interface da pastilha | CUTINT_MASTER_1 | CoroMill 790 — tamanho 16 (R790-1604) |
| Pressão de refrigeração | CP | 10 mm |
| Profundidade de corte máxima | APMX | 12 mm |
| Propriedade antivibração | DPC | Não |
| Recurso de corte central | CCC | Não |
| Rotação máxima | RPMX | 49600 |
| Sensor embutido | SEP | Não |
| Sentido | HAND | Direita |
| Shank length (metric) | LS | 53 mm |
| Torque | TQ | 3 mm |
Pastilhas que entram nesta ferramenta, pelo assento declarado no cadastro. · 29 no catálogo
R790-160408PH-PL 1010 Pastilha CoroMill® 790 para fresamento Entrega imediata
R790-160405PH-NL H13A Pastilha CoroMill® 790 para fresamento
R790-160405PH-NM H13A Pastilha CoroMill® 790 para fresamento
R790-160408PH-NL H13A Pastilha CoroMill® 790 para fresamento
R790-160408PH-NM H13A Pastilha CoroMill® 790 para fresamento
R790-160408PH-PL 1130 Pastilha CoroMill® 790 para fresamento
R790-160408PH-PL 1230 Pastilha CoroMill® 790 para fresamento
R790-160416PH-NL H13A Pastilha CoroMill® 790 para fresamento
R790-160416PH-NM H13A Pastilha CoroMill® 790 para fresamento
R790-160416PH-PL 1130 Pastilha CoroMill® 790 para fresamento
R790-160416PH-PL 1230 Pastilha CoroMill® 790 para fresamento
R790-160420PH-NL H13A Pastilha CoroMill® 790 para fresamento
R790-160420PH-NM H13A Pastilha CoroMill® 790 para fresamento
R790-160420PH-PL 1130 Pastilha CoroMill® 790 para fresamento
R790-160420PH-PL 1230 Pastilha CoroMill® 790 para fresamento
R790-160424PH-NL H13A Pastilha CoroMill® 790 para fresamento
R790-160424PH-NM H13A Pastilha CoroMill® 790 para fresamento
R790-160431PH-NL H13A Pastilha CoroMill® 790 para fresamento
R790-160431PH-NM H13A Pastilha CoroMill® 790 para fresamento
R790-160431PH-PL 1130 Pastilha CoroMill® 790 para fresamento
R790-160431PH-PL 1230 Pastilha CoroMill® 790 para fresamento
R790-160440PH-NL H13A Pastilha CoroMill® 790 para fresamento
R790-160440PH-NM H13A Pastilha CoroMill® 790 para fresamento
R790-160440PH-PL 1130 Pastilha CoroMill® 790 para fresamento
R790-160440PH-PL 1230 Pastilha CoroMill® 790 para fresamento
R790-160450PH-NL H13A Pastilha CoroMill® 790 para fresamento
R790-160450PH-NM H13A Pastilha CoroMill® 790 para fresamento
R790-160450PH-PL 1130 Pastilha CoroMill® 790 para fresamento
R790-160450PH-PL 1230 Pastilha CoroMill® 790 para fresamento Nada com esse termo. Tente só o início do código.
Adaptadores, mandris e pinças que recebem este item do lado da máquina. Haste cilíndrica entra em mandril hidráulico, térmico ou de pinça do mesmo diâmetro; haste Weldon também em porta-Weldon. · 28 no catálogo
