Pastilhas · Pastilha de fresamento — geral
R790-160408PH-PL 1010
Pastilha CoroMill® 790 para fresamento

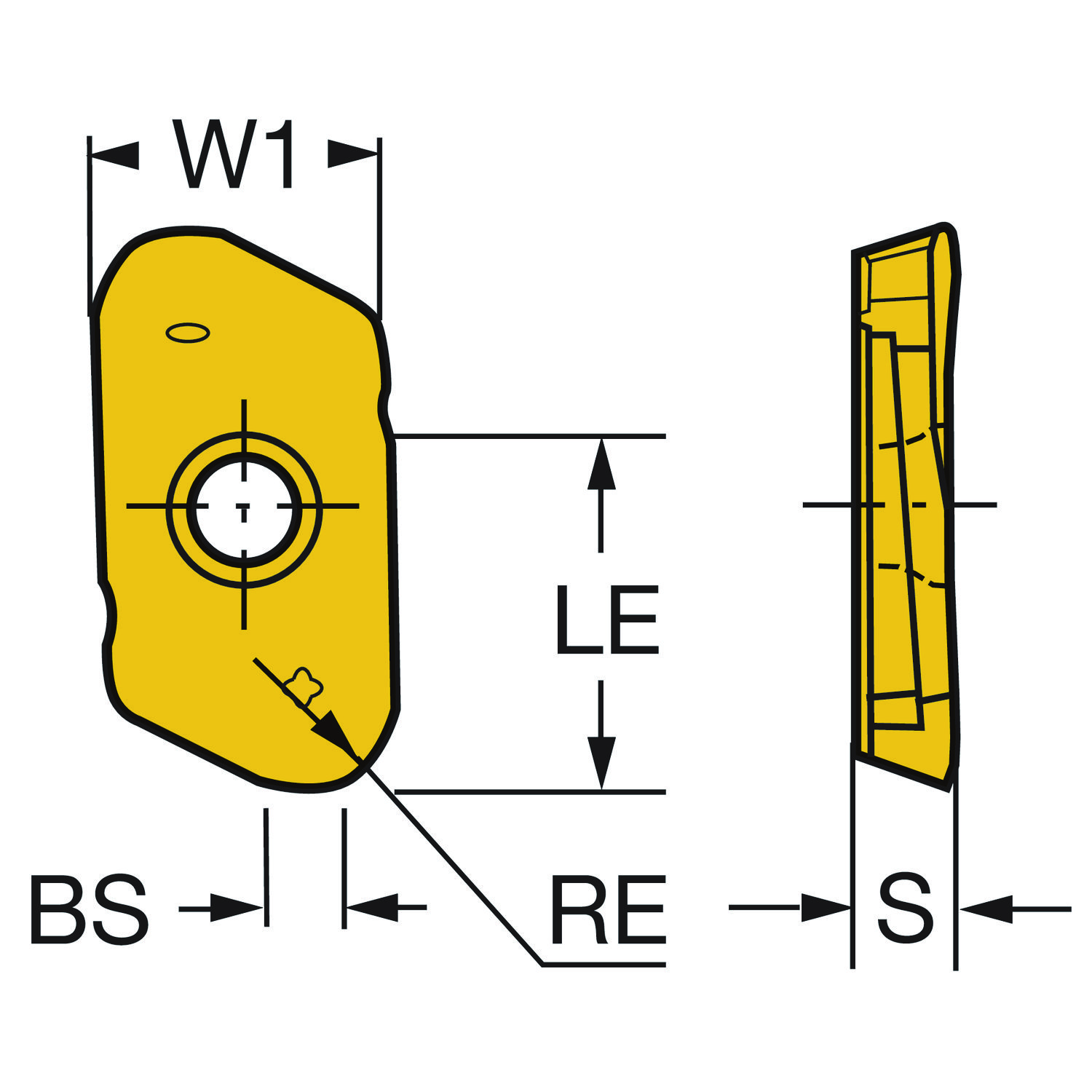

Pastilha para fresamento · classe 1010 com cobertura PVD · raio de ponta 0,8 mm, espessura 4 mm. Nesta página: ficha técnica ISO 13399 completa e desenho dimensional. Compra imediata na loja Hailtools.
Ciclo de vida: Liberado Classe 1010 Preço na loja
Indicada em 1º lugar para: K (ferro fundido), H (aços endurecidos)
Entrega imediata
R$ 4.017,60a caixa · 10 un · R$ 401,76/un
A quantidade sobe de caixa em caixa (10 un). Prazo e condições da loja Hailtools. Como comprar
Material deste produto
Catálogos, folders, apresentações, casos práticos e vídeos selecionados para R790-160408PH-PL 1010.
Casos práticos da Hailtools
Pastilhas T-Max® PCaso prático da Hailtools · Torneamento · com vídeo · mesma operação
Classe CBN CB7125Caso prático da Hailtools · Torneamento · com vídeo · mesma operaçãoVídeos
CoroCut 2 · troca da pastilhaHailtools · Academia da Usinagem · YouTube · mesma operação
CoroTurn TR · perfilamento estávelHailtools · Academia da Usinagem · YouTube · mesma operação
Transmissão CoroMill® Plura Insights: Episódio 4 - Fresamento de RoscasSandvik Coromant · YouTube · mesma operação
Transmissão CoroMill® Plura Insights: Episódio 2 - Fresamento de cavidadesSandvik Coromant · YouTube · mesma operação
Operações de fresamento de face com múltiplas arestas com CoroMill® 745Sandvik Coromant · YouTube · mesma operaçãoBiblioteca técnica: tudo sobre CoroMill 790 · Todos os catálogos · Videoteca · Casos práticos
Dados principais
- Código ISO
- R790-160408PH-PL 1010
- Código compactado
- R790-160408PH-PL1010
- Material ID
- 5747170
- Família
- Pastilhas
- Tipo
- Pastilha de fresamento — geral
- Classe
- 1010
- Cobertura
- TIALN
- Processo de cobertura
- PVD
- Substrato
- WC
- Quantidade por embalagem
- 10
- Quantidade mínima
- 10
- Peso unitário
- 5,62 g
- EAN
- 12434520
- NCM
- 820900
- UNSPSC
- 23242105
- eCl@ss 13
- 21182005
- Origem
- SE
- Lançamento
- 22/09/2009
- CoroPak de lançamento
- 09.2
Arquivos CAD
Sem arquivos CAD para este item no acervo da Sandvik Coromant.
Ver em realidade aumentada: em breve.
Dados de corte
A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item Pedir à engenharia no WhatsApp
Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Ângulo de saída da pastilha | GAN | 9 |
| Classe | GRADE | 1010 |
| Código de condições da aresta de corte | CECC | Arredondada |
| Código de montagem da pastilha | IFS | Parcialmente cilíndrico, escareado de 40–60° em um ou dois lados |
| Código do tamanho do assento da pastilha | SSC_M | 16 |
| Código do tamanho do assento da pastilha | SSC_N | 16 |
| Comprimento da aresta alisadora | BS | 1 mm |
| Comprimento efetivo da aresta de corte | LE | 12 mm |
| Designação da aplicação do quebra-cavacos por fabricante | CBMD | PL |
| Diâmetro do furo de fixação | D1 | 4.1 mm |
| Espessura da pastilha | S | 4 mm |
| Formato e tamanho da pastilha | CUTINT_SIZESHAPE | CoroMill 790 -1604 |
| ISO Cutting Tool Material | ISOMAT | Metal duro (WC) com cobertura |
| ISO nível de classificação de material Todos | TMC1 | PKH |
| Largura da pastilha | W1 | 11 mm |
| Número de arestas de corte | CEDC | 2 |
| Profundidade de corte máxima | APMX | 12 mm |
| Quantidade de lados de um item da ferramenta ou item de corte | NSIDE | Face única |
| Raio do canto | RE | 0.8 mm |
| Sensor embutido | SEP | Não |
| Sentido | HAND | Direita |
| Tipo de operação | CTPT | Leve |
Ferramentas que recebem esta pastilha. · 32 no catálogo
R790-025A25S2-16L Corpo de Fresa CoroMill® 790 para cantos a 90 graus
R790-025C5S2-16L Corpo de Fresa CoroMill® 790 para cantos a 90 graus
R790-025HA06S2-16L Corpo de Fresa CoroMill® 790 para cantos a 90 graus
R790-032A32S1-16M Corpo de Fresa CoroMill® 790 para cantos a 90 graus
R790-032A32S2-16L Corpo de Fresa CoroMill® 790 para cantos a 90 graus
R790-032C5S2-16M Corpo de Fresa CoroMill® 790 para cantos a 90 graus
R790-032HA06S2-16M Corpo de Fresa CoroMill® 790 para cantos a 90 graus
R790-036C3S1-16H Corpo de Fresa CoroMill® 790 para cantos a 90 graus
R790-036C3S1-16L Corpo de Fresa CoroMill® 790 para cantos a 90 graus
R790-040A32S1-16M Corpo de Fresa CoroMill® 790 para cantos a 90 graus
R790-040A32S2-16L Corpo de Fresa CoroMill® 790 para cantos a 90 graus
R790-040C4S1-16M Corpo de Fresa CoroMill® 790 para cantos a 90 graus
R790-040C5S1-16M Corpo de Fresa CoroMill® 790 para cantos a 90 graus
R790-040HA06S2-16M Corpo de Fresa CoroMill® 790 para cantos a 90 graus
R790-044C4S1-16H Corpo de Fresa CoroMill® 790 para cantos a 90 graus
R790-044C4S1-16M Corpo de Fresa CoroMill® 790 para cantos a 90 graus
R790-050C5S1-16H Corpo de Fresa CoroMill® 790 para cantos a 90 graus
R790-050HA06S1-16M Corpo de Fresa CoroMill® 790 para cantos a 90 graus
R790-050Q22S1-16H Corpo de Fresa CoroMill® 790 para cantos a 90 graus
R790-054C5S1-16H Corpo de Fresa CoroMill® 790 para cantos a 90 graus
R790-054C5S1-16M Corpo de Fresa CoroMill® 790 para cantos a 90 graus
R790-066C6S1-16H Corpo de Fresa CoroMill® 790 para cantos a 90 graus
R790-084C8S1-16H Corpo de Fresa CoroMill® 790 para cantos a 90 graus
RA790-025M25S2-16L Corpo de Fresa CoroMill® 790 para cantos a 90 graus
RA790-025O25S2-16L Corpo de Fresa CoroMill® 790 para cantos a 90 graus
RA790-032O25S1-16M Corpo de Fresa CoroMill® 790 para cantos a 90 graus
RA790-032O25S2-16L Corpo de Fresa CoroMill® 790 para cantos a 90 graus
RA790-038C5S2-16M Corpo de Fresa CoroMill® 790 para cantos a 90 graus
RA790-038O32S1-16M Corpo de Fresa CoroMill® 790 para cantos a 90 graus
RA790-050C5S1-16H Corpo de Fresa CoroMill® 790 para cantos a 90 graus
RA790-050C5S1-16M Corpo de Fresa CoroMill® 790 para cantos a 90 graus
RA790-050R19S1-16M Corpo de Fresa CoroMill® 790 para cantos a 90 graus Nada com esse termo. Tente só o início do código.
Mesmo formato e tamanho — outras classes e geometrias.
R790-160405PH-NL H13A Pastilha CoroMill® 790 para fresamento
R790-160405PH-NM H13A Pastilha CoroMill® 790 para fresamento
R790-160408PH-NL H13A Pastilha CoroMill® 790 para fresamento
R790-160408PH-NM H13A Pastilha CoroMill® 790 para fresamento
R790-160408PH-PL 1130 Pastilha CoroMill® 790 para fresamento
R790-160408PH-PL 1230 Pastilha CoroMill® 790 para fresamento
R790-160416PH-NL H13A Pastilha CoroMill® 790 para fresamento
R790-160416PH-NM H13A Pastilha CoroMill® 790 para fresamento
R790-160416PH-PL 1130 Pastilha CoroMill® 790 para fresamento
R790-160416PH-PL 1230 Pastilha CoroMill® 790 para fresamento
R790-160420PH-NL H13A Pastilha CoroMill® 790 para fresamento
R790-160420PH-NM H13A Pastilha CoroMill® 790 para fresamento Últimos produtos visitados
