Ferramentas · Fresa de facear e mergulho intercambiável

MR80-R032A32-12H

Fresa de faceamento CoroMill® MR80

Fresa · diâmetro de corte 20 mm, comprimento funcional 190 mm, 3 arestas efetivas. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional, pacote GTC para importar no CAM e a ferramenta em realidade aumentada, no tamanho real. Compra imediata na loja Hailtools.

Ciclo de vida: Liberado Preço na loja

Entrega prevista em 20 dias

R$3.687,32a unidade

Prazo e condições da loja Hailtools. Como comprar

R$3.687,32 a unidade

Entrega prevista em 20 dias

Dados principais

Código ISO
MR80-R032A32-12H
Código compactado
MR80-R032A32-12H
Material ID
8303340
Família
Ferramentas
Tipo
Fresa de facear e mergulho intercambiável
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário
0,995 kg
EAN
7323226993349
NCM
846610
UNSPSC
23242511
eCl@ss 13
21180804
Origem
CN,US
Lançamento
23/04/2023
CoroPak de lançamento
23.2

Arquivos CAD

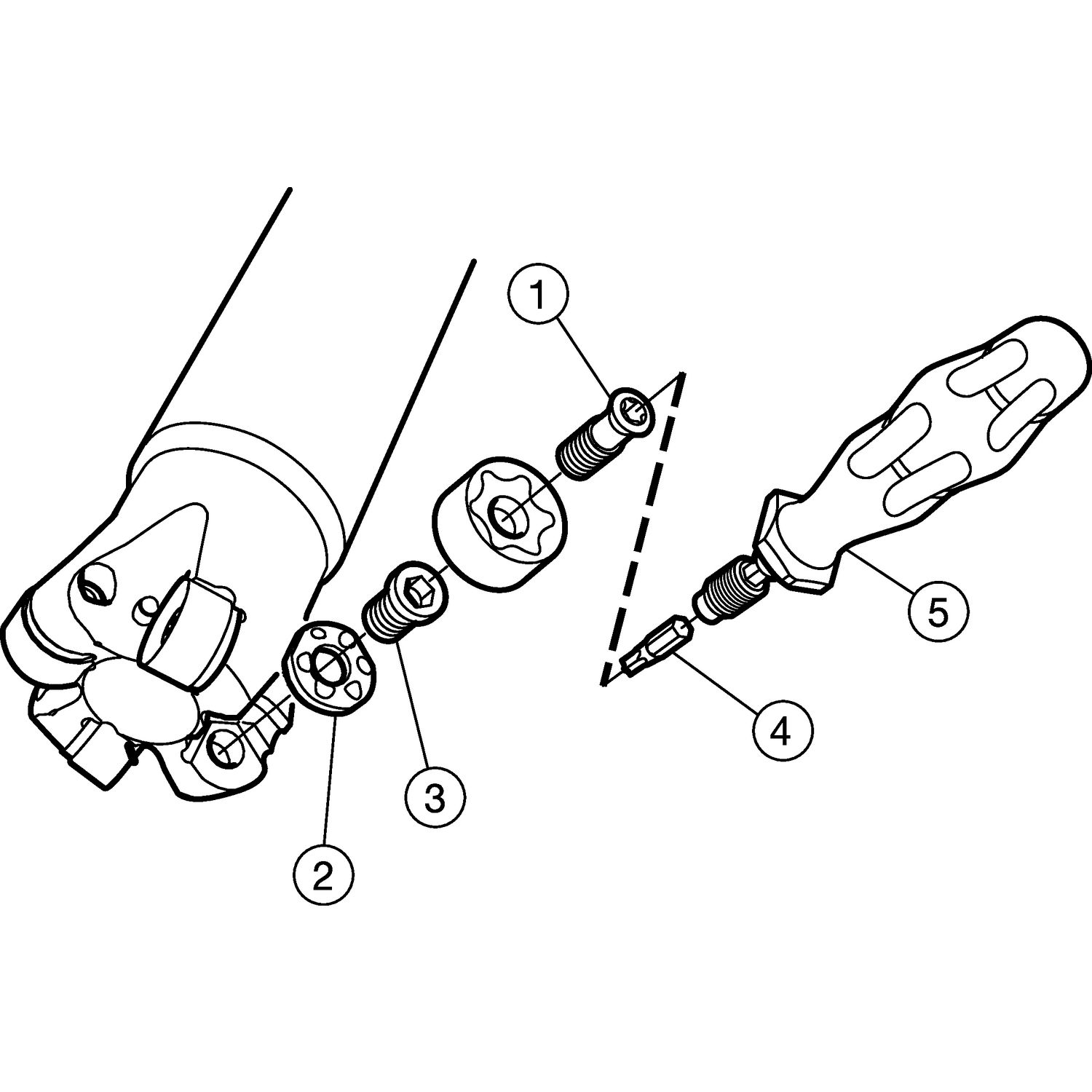

Itens inclusos

  • 3 × 5513 020-30 Parafuso da pastilha
  • 1 × 5680 084-06 Bit

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Ver em realidade aumentada

Ver em realidade aumentada

A ferramenta em tamanho real, na sua máquina, antes de comprar.

QR code para ver MR80-R032A32-12H em realidade aumentada RA no celular

Modelo gerado do CAD da fábrica, em escala real · 4.146 triângulos.

Dados de corte

A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Ângulo de saída axial GAMP -19
Ângulo de saída radial GAMF -7
Ângulo máximo de usinagem em rampa RMPX 0.86
Código do material do corpo BMC Aço
Código do tipo de fixação MTP Fixação com parafuso pelo furo
Código para tipo entrada da refrigeração CNSC Entrada axial concêntrica
Comprimento funcional LF 190 mm
Comprimento util LU 40 mm
Diâmetro da conexão DCONMS 32 mm
Diâmetro de corte DC 20 mm
Diâmetro de corte máximo DCX 32 mm
Direção da interface de adaptação da máquina ADINTMS Haste cilíndrica sem recursos de fixação (sem flange) — métrica: 32.0
Número de pastilhas CICT_2 3
Número efetivo de arestas de corte na parte periférica ZEFP 3
Parte 2 dos identificadores da interface da pastilha CUTINT_MASTER_2 CoroMill MR80 — tamanho 1206 (MR80-1206)
Profundidade de corte máxima APMX_FFW 6 mm
Propriedade antivibração DPC Não
Rotação máxima RPMX 11700
Sensor embutido SEP Não
Sentido HAND Direita
Torque TQ 2 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
