S24-R820XLS12-012

Adaptador para CoroBore® XL

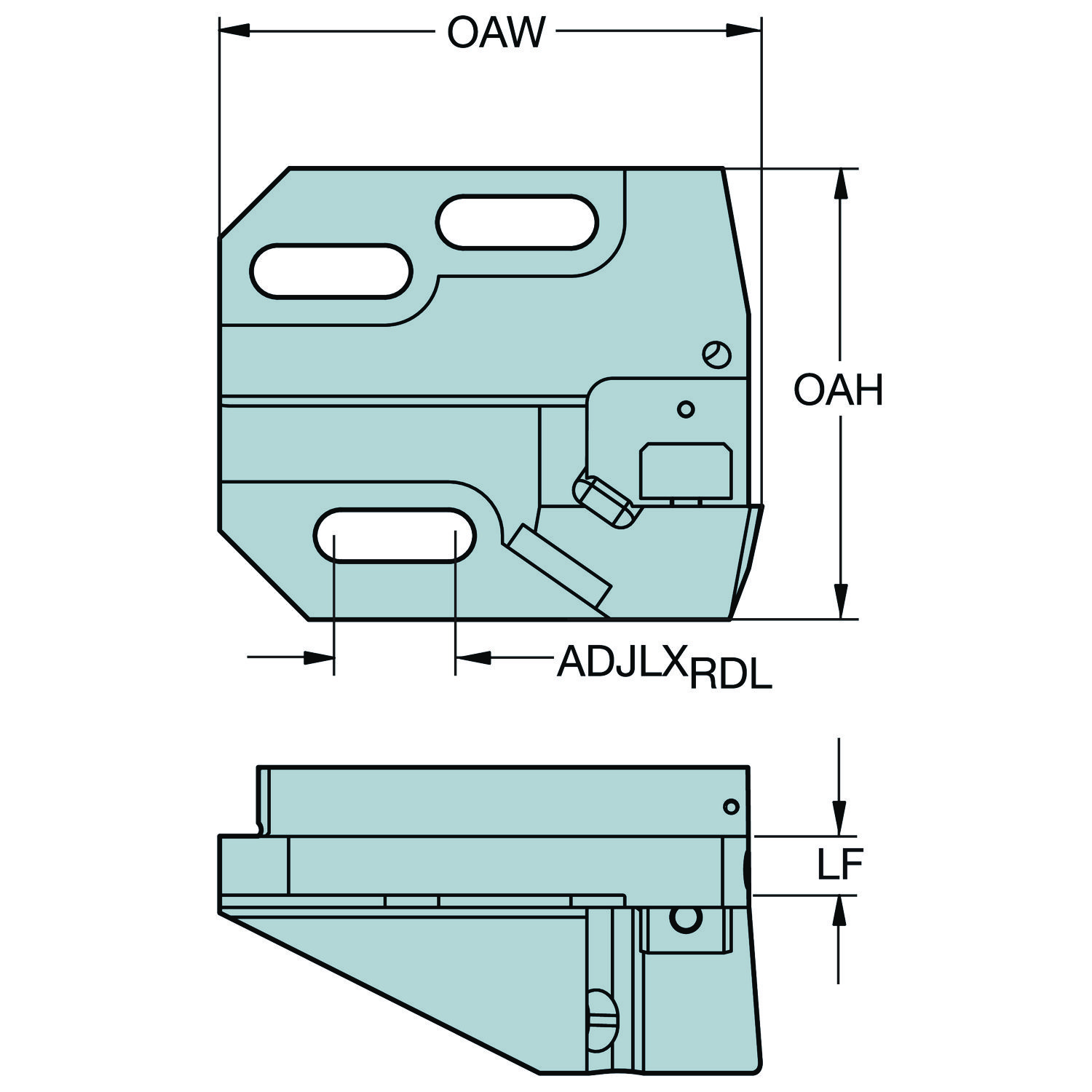

Adaptador para ferramenta de mandrilar · comprimento funcional 12 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.

Sem reposição — só estoque

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Produto em descontinuação.

A Sandvik Coromant indica no lugar:

S24-R820XLS12-012A — Cassete para CoroBore® XL

Totalmente intercambiável com o produto original.

Dados principais

Código ISO: S24-R820XLS12-012
Código compactado: S24-R820XLS12-012
Material ID: 5924293
Família: Adaptação
Tipo: Adaptador de ligação para mandrilamento
Peso unitário: 1,648 kg
EAN: 25924293
UNSPSC: 23241601
eCl@ss 13: 21181290
Lançamento: 25/09/2010
CoroPak de lançamento: 10.2

Arquivos CAD

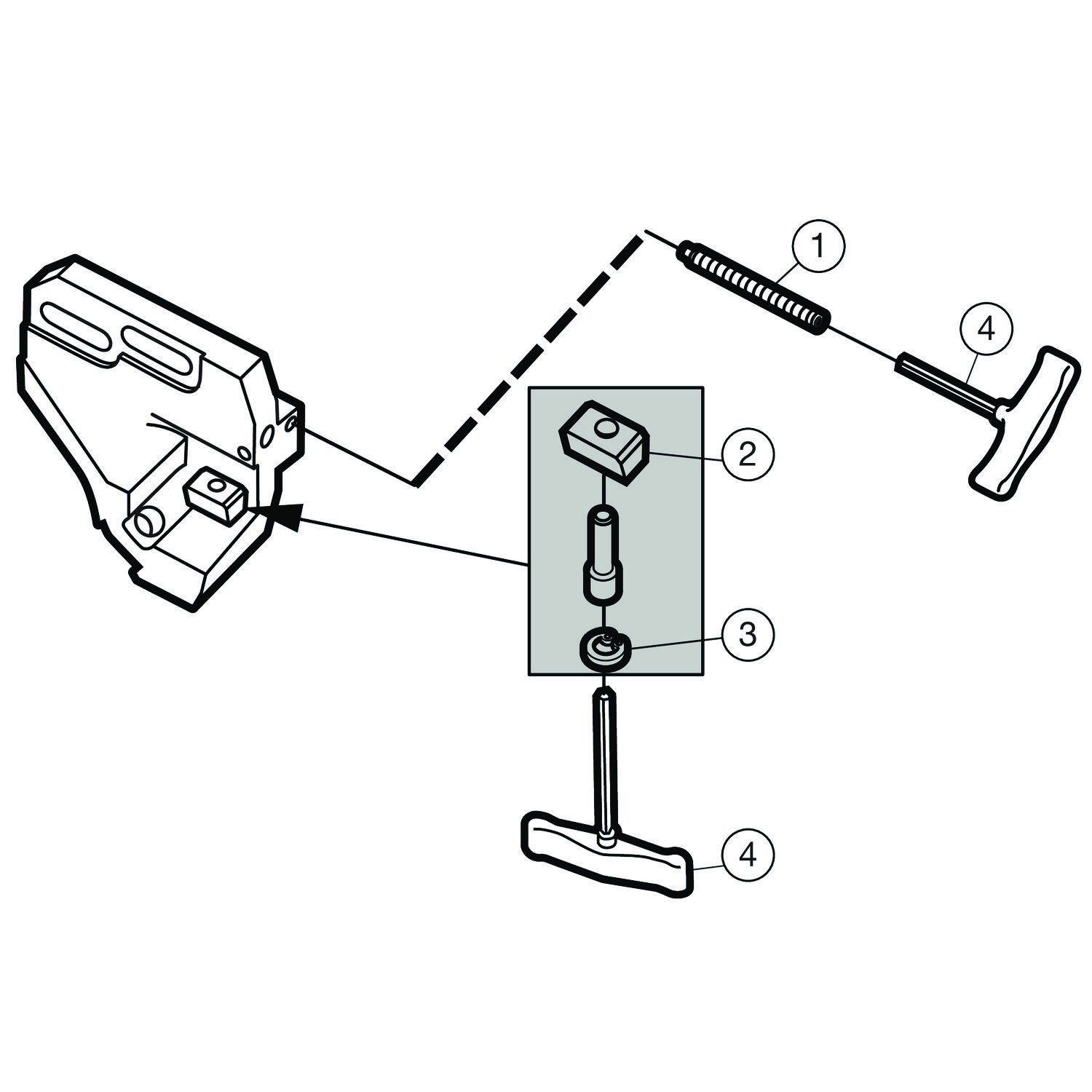

Itens inclusos

1 × 3214 020-368 Parafuso
1 × 5332 070-01 Jogo de cunha

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Documentos

Instruções de manuseio PDF

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (v_c, f_n, a_p) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

Parâmetro	Código	Valor
Altura total	OAH	92 mm
Ângulo do corpo da ferramenta em relação à peça	BAWS	0
Código do material do corpo	BMC	Aço
Comprimento funcional	LF	12 mm
Comprimento total	OAL	62.3 mm
Direção da interface de adaptação da máquina	ADINTMS	CoroBore XL corrediça — tamanho S24R
Direção de interface de adaptação da peça	ADINTWS	CoroBore 820 XL cartucho — tamanho S12
Keyway width (metric)	KWW	24 mm
Largura funcional	WF	3.23 mm
Largura total	OAW	110.37 mm
Limite máximo de ajuste	ADJLX	22 mm
Peso do item	WT	1.648 kg
Sensor embutido	SEP	Não

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
