Adaptação · Adaptador de ligação para mandrilamento
S24-R820XLS12-012A
Cassete para CoroBore® XL
Item de adaptação de ferramentas de mandrilar · comprimento funcional 12 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e pacote GTC para importar no CAM. Cotação com a engenharia da Hailtools.
Ciclo de vida: Liberado
Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.
Preço, prazo e condição para a sua quantidade, direto no seu WhatsApp. Leva menos de um minuto.
Sandvik Coromant, SCHUNK, Blaser Swisslube e Blum-Novotest só podemos vender nos estados onde somos autorizados. Dormer e demais itens, para todo o Brasil. O pedido segue e a equipe indica a opção para o seu estado.
A equipe da Hailtools responde no seu WhatsApp em horário comercial. Se preferir adiantar, chame agora:
Continuar no WhatsAppCliente Hailtools? Entre para ver o seu preço
Material deste produto
Catálogos, folders, apresentações, casos práticos e vídeos selecionados para S24-R820XLS12-012A.
Casos práticos da Hailtools
CoroChuck® 930Caso prático da Hailtools · Fixação de ferramenta · com vídeo · mesma operação
EasyFix®Caso prático da Hailtools · Fixação de ferramenta · com vídeo · mesma operação
Coromant EHCaso prático da Hailtools · Fixação de ferramenta · com vídeo · mesma operaçãoVídeos
Forças no Fuso com Coromant Capto Sandvik CoromantSandvik Coromant · YouTube · mesma operação
BT30 -- Coromant Capto for boring -- ISO N materialsSandvik Coromant · YouTube · mesma operação
BT30 -- Coromant Capto for boring -- ISO P materialsSandvik Coromant · YouTube · mesma operaçãoBiblioteca técnica · Todos os catálogos · Videoteca · Casos práticos
Dados principais
- Código ISO
- S24-R820XLS12-012A
- Código compactado
- S24-R820XLS12-012A
- Material ID
- 8320661
- Família
- Adaptação
- Tipo
- Adaptador de ligação para mandrilamento
- Quantidade por embalagem
- 1
- Quantidade mínima
- 1
- Peso unitário
- 1,648 kg
- EAN
- 7323227064147
- NCM
- 846693
- UNSPSC
- 23241601
- eCl@ss 13
- 21181290
- Origem
- DE
- Lançamento
- 19/06/2024
- CoroPak de lançamento
- 25.1
Arquivos CAD
- STP básico 226547496.stp
- STP detalhado 98282066.stp
- DXF 2D 98282081.dxf
- Pacote GTC ZIP, para importar a ferramenta no CAM
- Dados básicos da ferramenta ISO 13399, formato P21

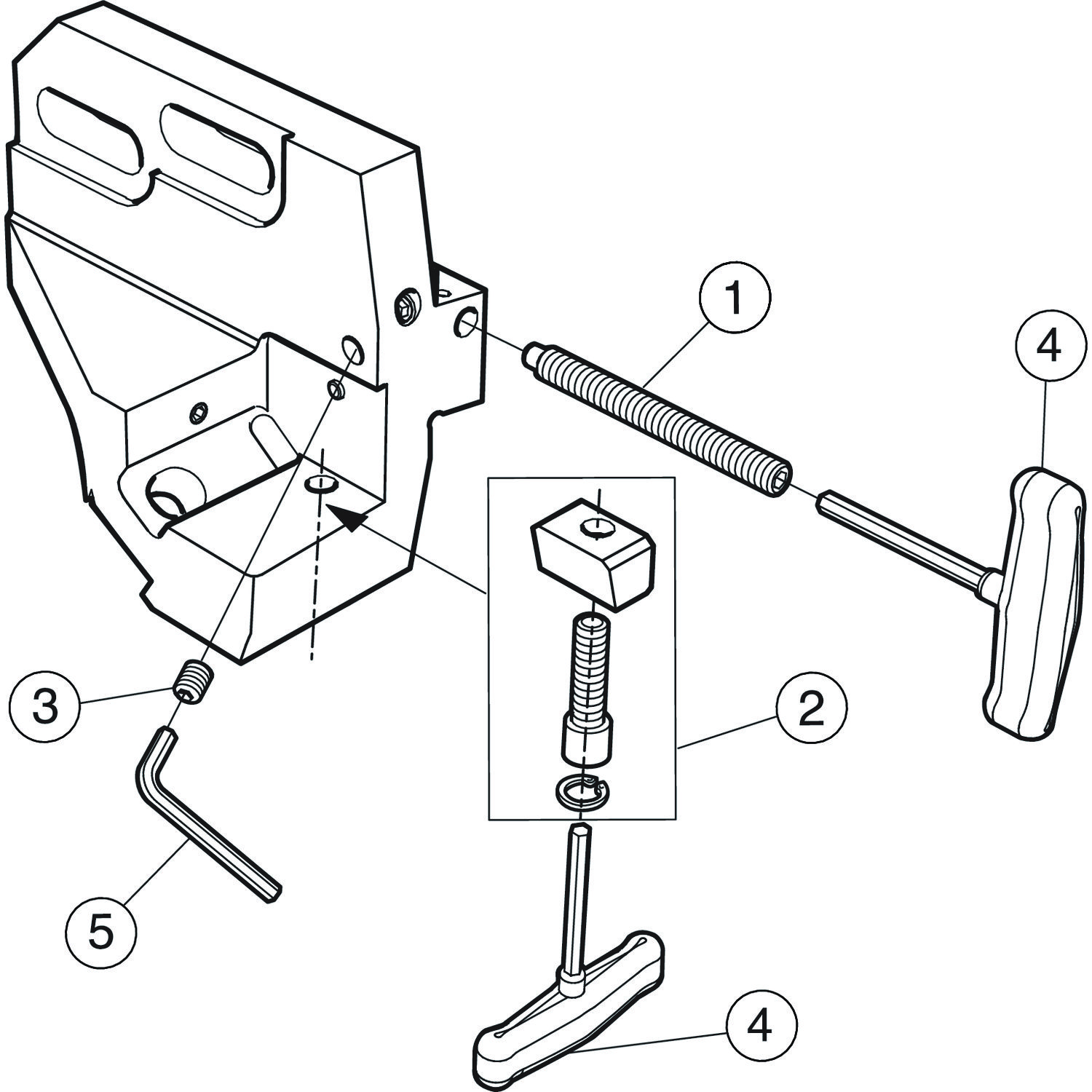

Itens inclusos
- 1 × 3214 020-368 Parafuso sem cabeça
- 1 × 5332 070-01 Jogo de cunha
- 1 × 3214 010-305 Parafuso de refrigeração
Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.
Documentos
Ver em realidade aumentada: em breve.
Dados de corte
A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item Pedir à engenharia no WhatsApp

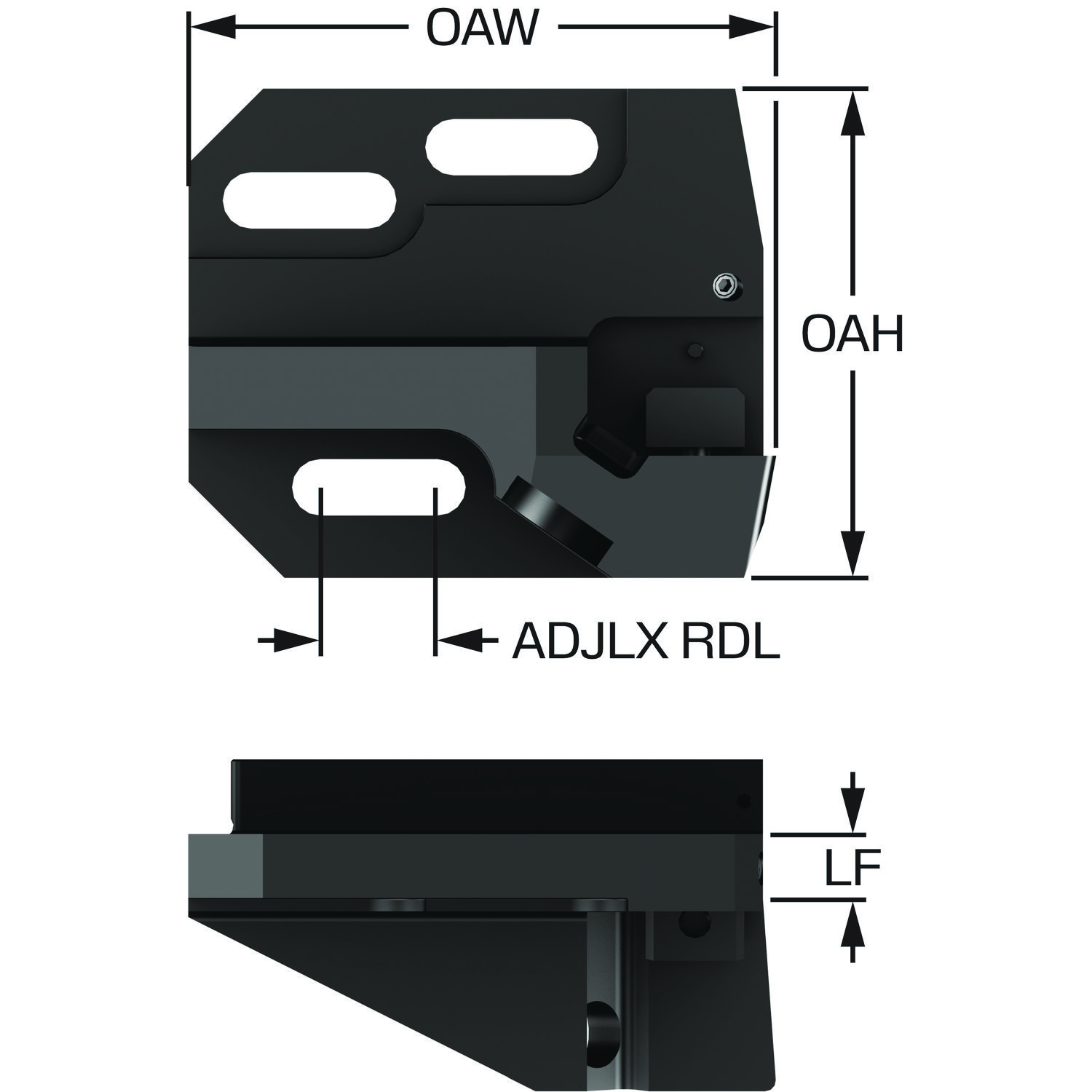

Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Altura total | OAH | 92 mm |
| Ângulo do corpo da ferramenta em relação à peça | BAWS | 0 |
| Código do material do corpo | BMC | Aço |
| Comprimento funcional | LF | 12 mm |
| Direção da interface de adaptação da máquina | ADINTMS | CoroBore XL corrediça — tamanho S24R |
| Direção de interface de adaptação da peça | ADINTWS | CoroBore 820 XL cartucho — tamanho S12 |
| Largura funcional | WF | 3.23 mm |
| Largura total | OAW | 110.37 mm |
| Sensor embutido | SEP | Não |
Ferramentas e adaptadores que se montam neste item, do lado da peça: mesmo acoplamento e mesmo tamanho. · 8 no catálogo
S12-R820XL2SL40-018 Cartucho CoroBore(R) XL para CoroTurn(R) SL
S12-R820XLR40DCFN19 Cápsula para CoroBore® XL
S12-R820XLR40DSYN15 Cápsula para CoroBore® XL
S12-R820XLR40SCFC12 Cápsula para CoroBore® XL
S12-R820XLR40SSFP18A Cápsula para CoroBore® XL
S12-R820XLR40SSYP12 Cápsula para CoroBore® XL
S12-R820XLR40SSYP18 Cápsula para CoroBore® XL
S12-R820XLR40STFC22 Cápsula para CoroBore® XL Nada com esse termo. Tente só o início do código.
Parafusos, chaves, calços e grampos desta ferramenta: os que já vêm com ela e os de reposição, vendidos à parte. Quem tem página no catálogo abre com um clique.
Mesmo tipo de ferramenta.
A35-RXLS24-A 060A Extensão de braço CoroBore® XL
S14-R820XL-25A-017 Cassete para CoroBore® XL
S14-R820XL-25A-X17 Cassete para CoroBore® XL
S17-R820XL-40A-018 Cassete para CoroBore® XL
S17-R820XL-40A-X18 Cassete para CoroBore® XL
S17-R820XLC4QC-080 Cassete para CoroBore® XL
S17-R820XLS12-012 Adaptador para CoroBore® XL
S17-R820XLS12-012A Cassete para CoroBore® XL
S17-R825XLA34-020 Cassete para CoroBore® XL Últimos produtos visitados
Dados técnicos, imagens e modelos CAD: Sandvik Coromant.
Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
