S12-R820XLR40SSFP18A

Cápsula para CoroBore® XL

Ferramenta acoplada · comprimento funcional 40 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Dados principais

Código ISO: S12-R820XLR40SSFP18A
Código compactado: S12-R820XLR40SSFP18A
Material ID: 7276998
Família: Ferramentas
Tipo: Cartucho de mandrilar intercambiável
Quantidade por embalagem: 1
Quantidade mínima: 1
Peso unitário: 298 g
EAN: 7323221925284
NCM: 846693
UNSPSC: 23231001
eCl@ss 13: 21181590
Origem: IN,DE
Lançamento: 31/01/2017
CoroPak de lançamento: 17.1

Arquivos CAD

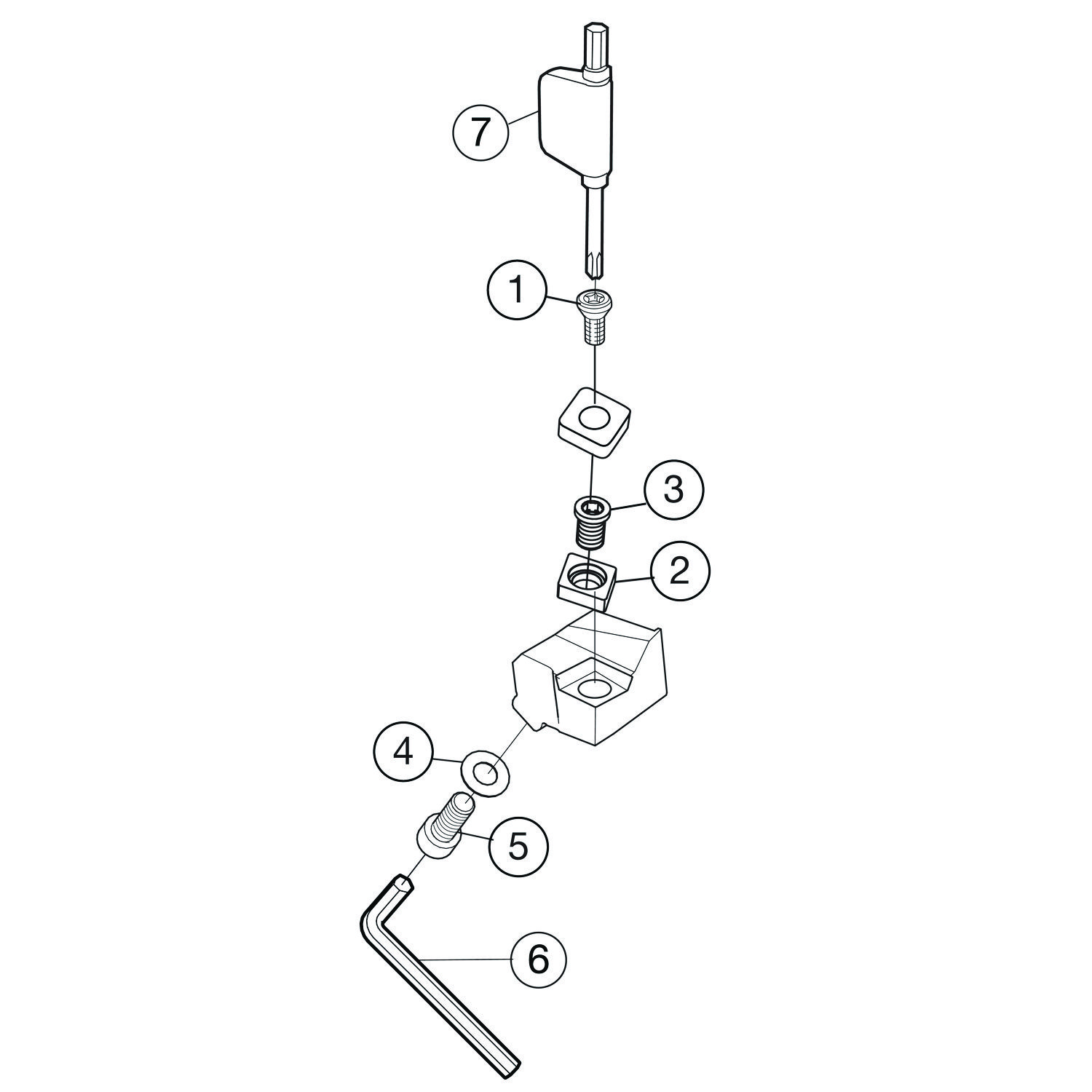

Itens inclusos

1 × 5513 020-25 Parafuso da pastilha
1 × 5322 427-02 Calço
1 × 5512 090-02 Parafuso do calço
1 × 3212 010-461 Parafuso
1 × 3846 010-069 Mola prato
1 × 5680 084-15 Bit

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Documentos

Instruções de manuseio PDF

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (v_c, f_n, a_p) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

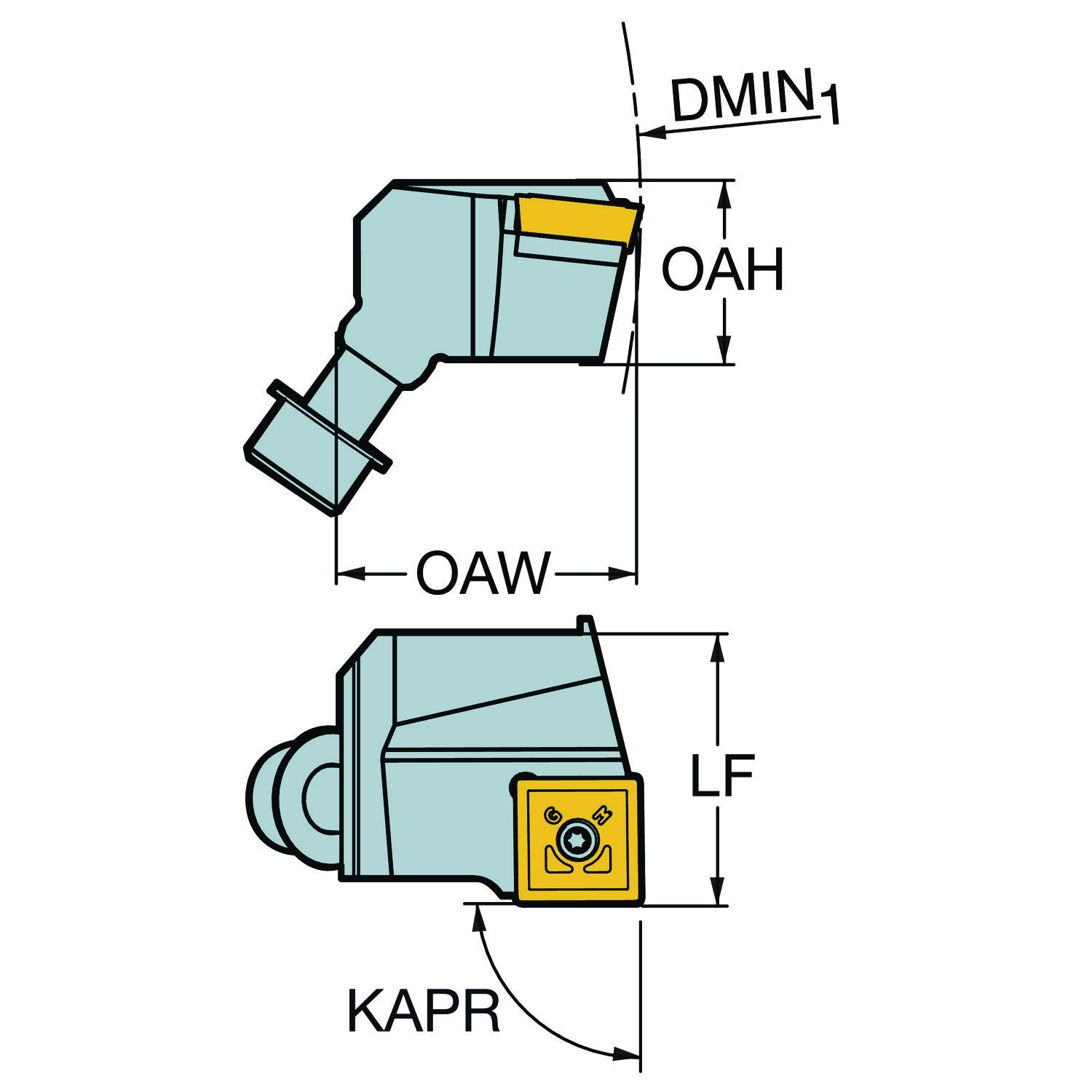

Ficha técnica ISO 13399, como a fábrica publica.

Parâmetro	Código	Valor
Altura total	OAH	30.16 mm
Ângulo da aresta de corte da ferramenta	KAPR	90
Ângulo da ponta da pastilha	EPSR	90
Código do tipo de fixação	MTP	Fixação com parafuso pelo furo
Código para tipo entrada da refrigeração	CNSC	Sem entrada de refrigerante
Comprimento da saliência	LPR	42 mm
Comprimento funcional	LF	40 mm
Diâmetro mínimo do furo	DMIN	148 mm
Direção da interface de adaptação da máquina	ADINTMS	CoroBore 820 XL cartucho — tamanho S12
Keyway width (metric)	KWW	12 mm
Largura funcional	WF	42 mm
Largura total	OAW	44.54 mm
Parte 2 dos identificadores da interface da pastilha	CUTINT_MASTER	CoroBore SP18 (SPMT 1810-BM)
Sensor embutido	SEP	Não
Sentido	HAND	Direita
Torque	TQ	3 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
