S17-R820XLS12-012A

Adaptação · Boring link adaptor

S17-R820XLS12-012A

Cassete para CoroBore® XL

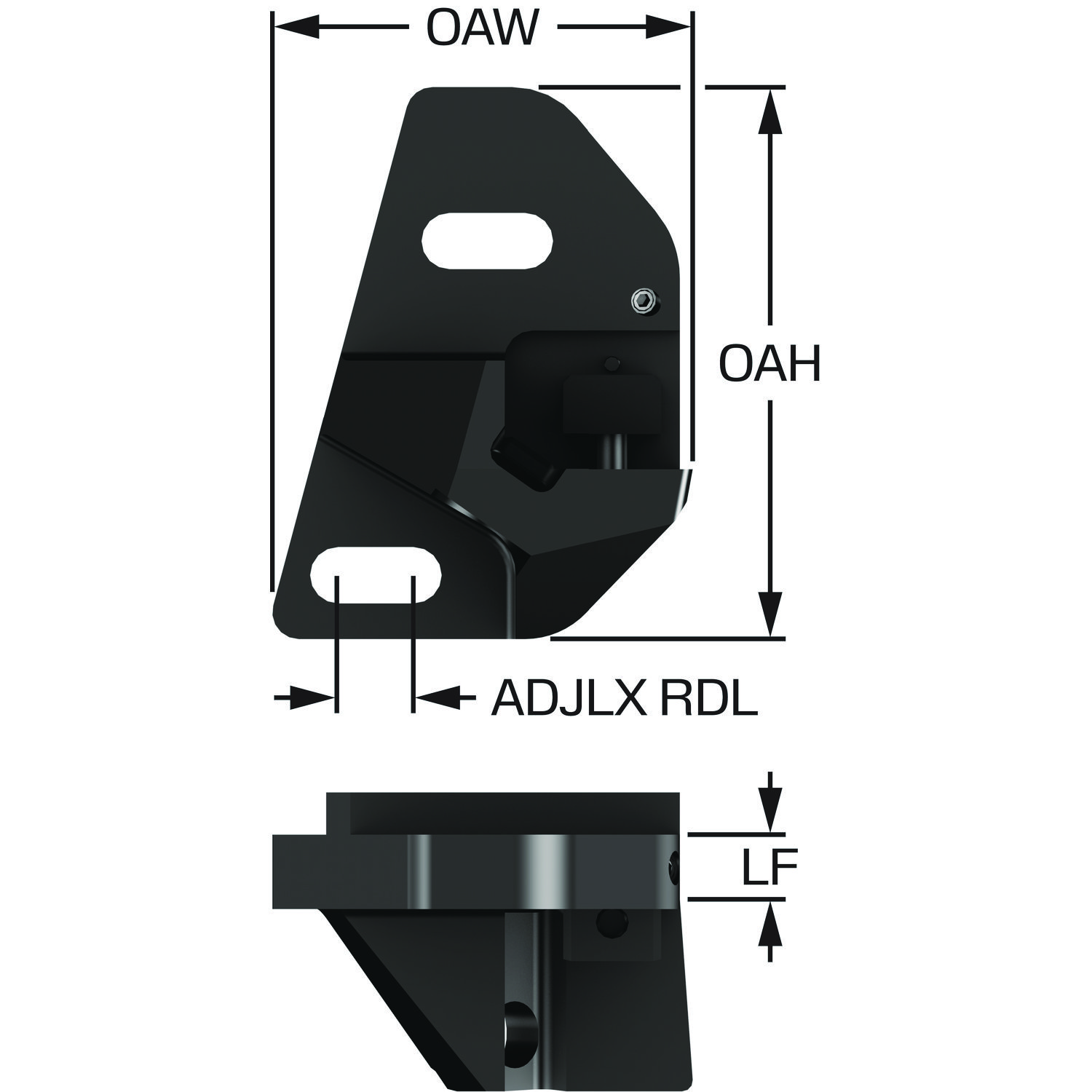

Item de adaptação de ferramentas de mandrilar · comprimento funcional 12 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Dados principais

Código ISO
S17-R820XLS12-012A
Código compactado
S17-R820XLS12-012A
Material ID
8320660
Família
Adaptação
Tipo
Boring link adaptor
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário (kg)
1.025 Kilogram
EAN
7323227064130
NCM
846693
UNSPSC
23241601
eCl@ss 13
21181290
Origem
DE
Lançamento
19/06/2024
CoroPak de lançamento
25.1

Arquivos CAD

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Altura total OAH 104 mm
ângulo do corpo da ferramenta em relação à peça BAWS 0
Código do material do corpo BMC Steel
Comprimento funcional LF 12 mm
Direção da interface de adaptação da máquina ADINTMS Boring Slide -size S17R
Direção de interface de adaptação da peça ADINTWS CoroBore 820 XL Cartridge -size S12
Largura funcional WF 3.82 mm
Largura total OAW 79.24 mm
Sensor embedded property SEP Não

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
