Ferramentas · Indexable boring cartridge
S12-R820XLR40DCFN19
Cápsula para CoroBore® XL
Ferramenta acoplada · comprimento funcional 40 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.
Solicitar cotação
Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.
Dados principais
- Código ISO
- S12-R820XLR40DCFN19
- Código compactado
- S12-R820XLR40DCFN19
- Material ID
- 5924287
- Família
- Ferramentas
- Tipo
- Indexable boring cartridge
- Quantidade por embalagem
- 1
- Quantidade mínima
- 1
- Peso unitário (kg)
- 259.4 Gram
- EAN
- 25924287
- NCM
- 846610
- UNSPSC
- 23231001
- eCl@ss 13
- 21181590
- Origem
- DE,IN
- Lançamento
- 25/09/2010
- CoroPak de lançamento
- 10.2
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

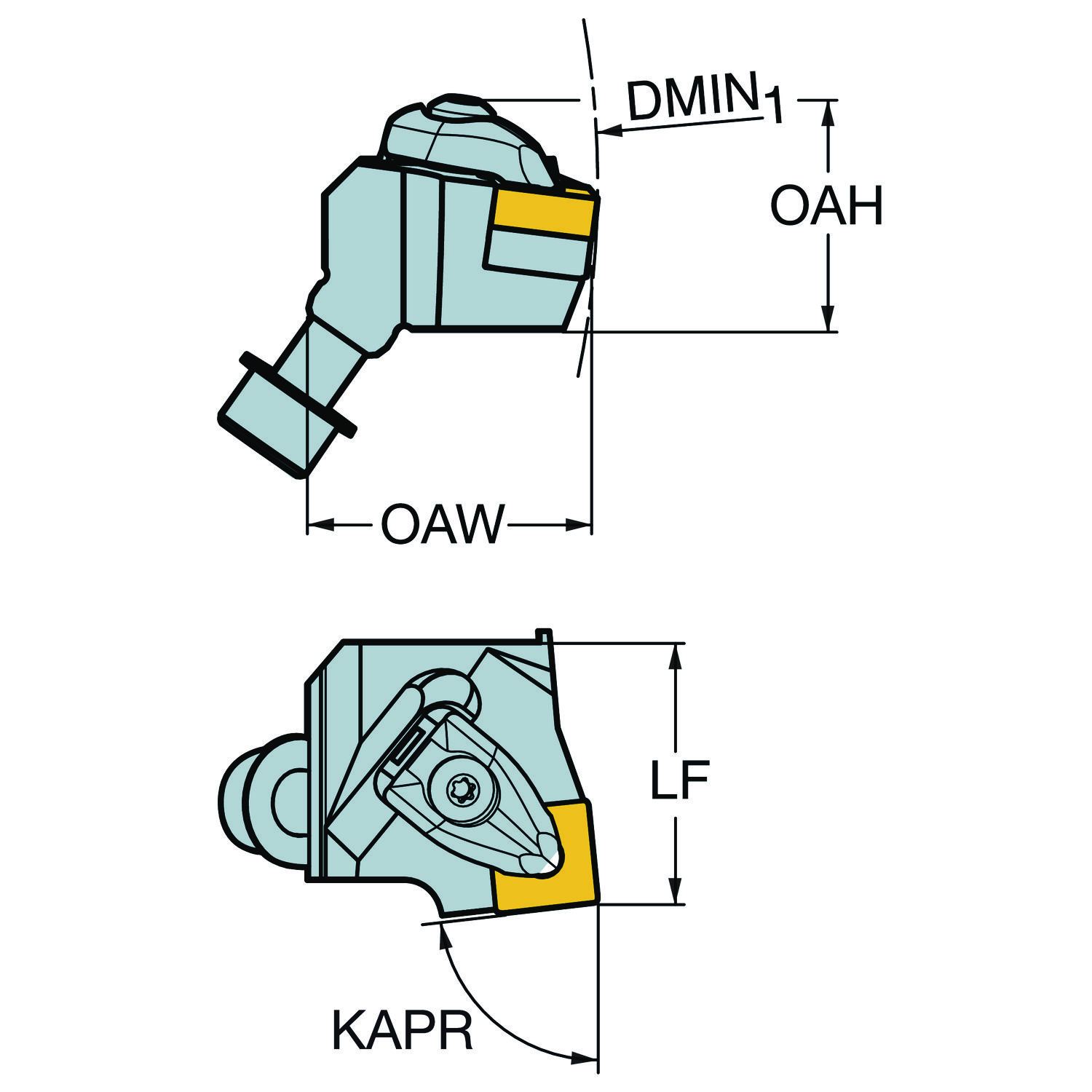

Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Altura total | OAH | 40.78 mm |
| ângulo da aresta de corte da ferramenta | KAPR | 90 |
| Código do tipo de fixação | MTP | clamp on top of insert and into hole |
| Código para tipo entrada da refrigeração | CNSC | without coolant entry |
| Comprimento funcional | LF | 40 mm |
| Diâmetro mínimo do furo | DMIN | 148 mm |
| Direção da interface de adaptação da máquina | ADINTMS | CoroBore 820 XL Cartridge -size S12 |
| Insert included angle | EPSR | 80 |
| Keyway width (metric) | KWW | 12 mm |
| Largura funcional | WF | 42 mm |
| Largura total | OAW | 44.54 mm |
| Parte 2 dos identificadores da interface da pastilha | CUTINT_MASTER | CNMG 190612 |
| Sensor embedded property | SEP | Não |
| Sentido | HAND | Direita |
| Torque | TQ | 6.4 mm |
Pastilhas que entram nesta ferramenta, pelo assento declarado no cadastro. · 227 no catálogo

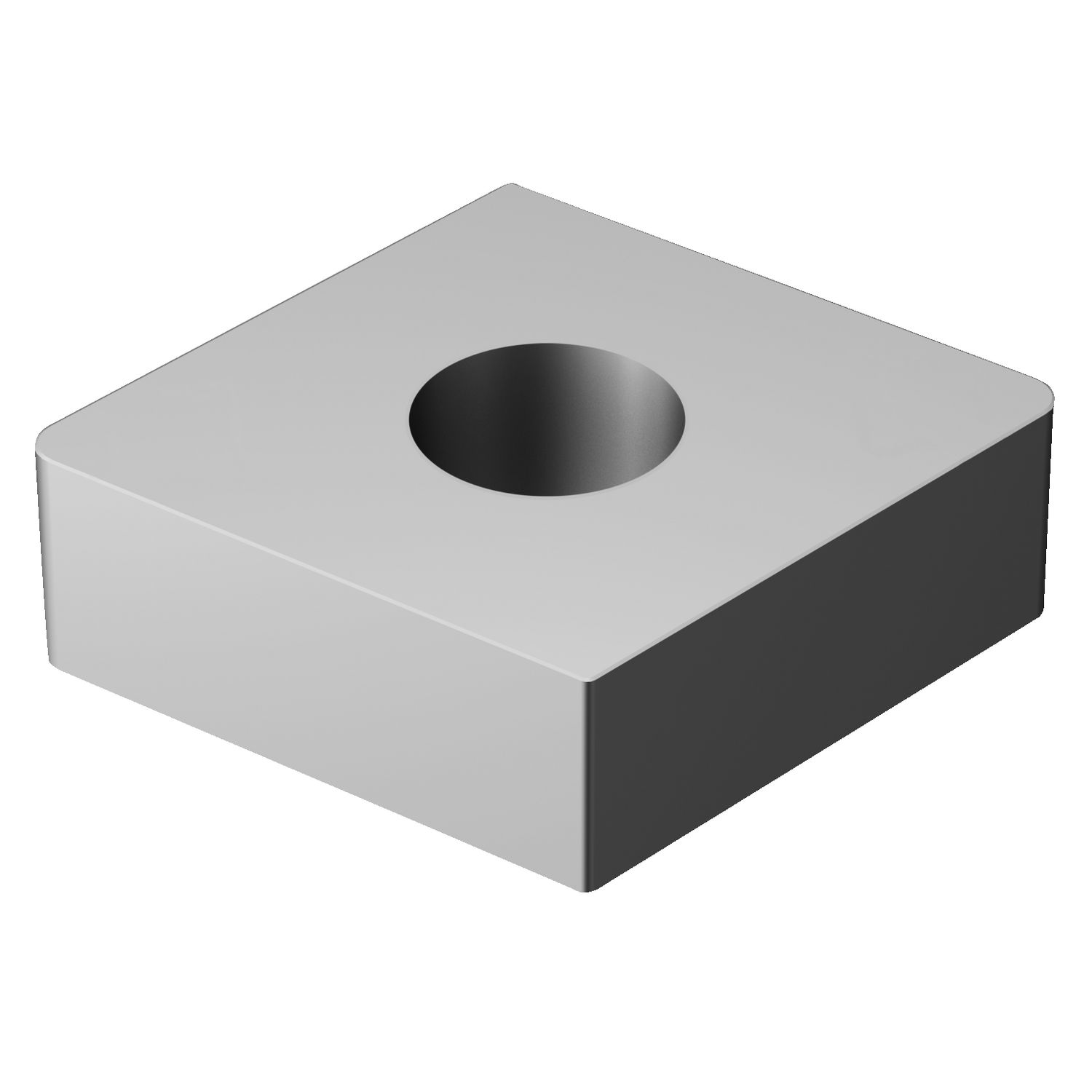

CNGA190616T02520 6190 Pastilha T-Max® P para torneamento
CNMA 19 06 08-KR 3210 Pastilha T-Max® P para torneamento CNMA 19 06 08-KR 3225 Pastilha T-Max® P para torneamento CNMA 19 06 12-KR 3205 Pastilha T-Max® P para torneamento CNMA 19 06 12-KR 3210 Pastilha T-Max® P para torneamento CNMA 19 06 12-KR 3225 Pastilha T-Max® P para torneamento CNMA 19 06 16-KR 3205 Pastilha T-Max® P para torneamento CNMA 19 06 16-KR 3210 Pastilha T-Max® P para torneamento CNMA 19 06 16-KR 3225 Pastilha T-Max® P para torneamento CNMA 19 06 24-KR 3210 Pastilha T-Max® P para torneamento CNMA 19 06 24-KR 3225 Pastilha T-Max® P para torneamento
CNMG 19 06 04-QM 235 Pastilha T-Max® P para torneamento
CNMG 19 06 04-QM 4415 Pastilha T-Max® P para torneamento Recomendado CNMG 19 06 04-QM 4425 Pastilha T-Max® P para torneamento
CNMG 19 06 08-MM 2025 Pastilha T-Max® P para torneamento CNMG 19 06 08-MM 2035 Pastilha T-Max® P para torneamento
CNMG 19 06 08-MM 2220 Pastilha T-Max® P para torneamento CNMG 19 06 08-MM 2515 T-Max® P, pastilha para torneamento
CNMG 19 06 08-MR 235 Pastilha T-Max® P para torneamento
CNMG 19 06 08-MR 4415 Pastilha T-Max® P para torneamento Recomendado CNMG 19 06 08-MR 4425 Pastilha T-Max® P para torneamento
CNMG 19 06 08-PM 4335 Pastilha T-Max® P para torneamento CNMG 19 06 08-PM 4415 Pastilha T-Max® P para torneamento CNMG 19 06 08-PM 4425 Pastilha T-Max® P para torneamento
CNMG 19 06 08-PR 4335 Pastilha T-Max® P para torneamento CNMG 19 06 08-PR 4415 Pastilha T-Max® P para torneamento CNMG 19 06 08-PR 4425 Pastilha T-Max® P para torneamento CNMG 19 06 08-QM 235 Pastilha T-Max® P para torneamento CNMG 19 06 08-QM 4335 Pastilha T-Max® P para torneamento CNMG 19 06 08-QM 4415 Pastilha T-Max® P para torneamento CNMG 19 06 08-QM 4425 Pastilha T-Max® P para torneamento
CNMG 19 06 08-SM 1105 Pastilha T-Max® P para torneamento
CNMG 19 06 08-SM 1115 Pastilha T-Max® P para torneamento CNMG 19 06 08-SM 1125 Pastilha T-Max® P para torneamento
CNMG 19 06 08-SM 1205 Pastilha T-Max® P para torneamento Recomendado CNMG 19 06 08-SM 1210 Pastilha T-Max® P para torneamento Recomendado CNMG 19 06 08-SM H13A Pastilha T-Max® P para torneamento
CNMG 19 06 12-HM 2025 Pastilha T-Max® P para torneamento
CNMG 19 06 12-HM 4305 T-Max® P, pastilha para torneamento CNMG 19 06 12-HM 4335 Pastilha T-Max® P para torneamento CNMG 19 06 12-HM 4405 Pastilha T-Max® P para torneamento CNMG 19 06 12-HM 4415 Pastilha T-Max® P para torneamento Recomendado CNMG 19 06 12-HM 4425 Pastilha T-Max® P para torneamento CNMG 19 06 12-KM 3205 Pastilha T-Max® P para torneamento CNMG 19 06 12-KM 3210 Pastilha T-Max® P para torneamento CNMG 19 06 12-KM 3225 Pastilha T-Max® P para torneamento
CNMG 19 06 12-KR 3210 Pastilha T-Max® P para torneamento CNMG 19 06 12-KR 3225 Pastilha T-Max® P para torneamento CNMG 19 06 12-MM 2015 Pastilha T-Max® P para torneamento CNMG 19 06 12-MM 2025 Pastilha T-Max® P para torneamento CNMG 19 06 12-MM 2035 Pastilha T-Max® P para torneamento CNMG 19 06 12-MM 2220 Pastilha T-Max® P para torneamento CNMG 19 06 12-MM 2515 T-Max® P, pastilha para torneamento
CNMG 19 06 12-MR 2015 Pastilha T-Max® P para torneamento CNMG 19 06 12-MR 2025 Pastilha T-Max® P para torneamento CNMG 19 06 12-MR 2035 Pastilha T-Max® P para torneamento CNMG 19 06 12-MR 2220 Pastilha T-Max® P para torneamento CNMG 19 06 12-MR 235 Pastilha T-Max® P para torneamento CNMG 19 06 12-MR 2515 T-Max® P, pastilha para torneamento CNMG 19 06 12-MR 4335 Pastilha T-Max® P para torneamento CNMG 19 06 12-MR 4415 Pastilha T-Max® P para torneamento Recomendado CNMG 19 06 12-MR 4425 Pastilha T-Max® P para torneamento CNMG 19 06 12-MRR 2025 Pastilha T-Max® P para torneamento CNMG 19 06 12-MRR 2035 Pastilha T-Max® P para torneamento CNMG 19 06 12-PM 4335 Pastilha T-Max® P para torneamento CNMG 19 06 12-PM 4415 Pastilha T-Max® P para torneamento CNMG 19 06 12-PM 4425 Pastilha T-Max® P para torneamento CNMG 19 06 12-PR 4305 T-Max® P, pastilha para torneamento CNMG 19 06 12-PR 4335 Pastilha T-Max® P para torneamento CNMG 19 06 12-PR 4405 Pastilha T-Max® P para torneamento CNMG 19 06 12-PR 4415 Pastilha T-Max® P para torneamento CNMG 19 06 12-PR 4425 Pastilha T-Max® P para torneamento
CNMG 19 06 12-QM 1105 Pastilha T-Max® P para torneamento
CNMG 19 06 12-QM 1115 Pastilha T-Max® P para torneamento
CNMG 19 06 12-QM 1205 Pastilha T-Max® P para torneamento Recomendado CNMG 19 06 12-QM 1210 Pastilha T-Max® P para torneamento Recomendado CNMG 19 06 12-QM 2025 Pastilha T-Max® P para torneamento CNMG 19 06 12-QM 235 Pastilha T-Max® P para torneamento CNMG 19 06 12-QM 4305 T-Max® P, pastilha para torneamento CNMG 19 06 12-QM 4335 Pastilha T-Max® P para torneamento CNMG 19 06 12-QM 4405 Pastilha T-Max® P para torneamento CNMG 19 06 12-QM 4415 Pastilha T-Max® P para torneamento CNMG 19 06 12-QM 4425 Pastilha T-Max® P para torneamento CNMG 19 06 12-QM H13A Pastilha T-Max® P para torneamento CNMG 19 06 12-SM 1105 Pastilha T-Max® P para torneamento CNMG 19 06 12-SM 1115 Pastilha T-Max® P para torneamento CNMG 19 06 12-SM 1125 Pastilha T-Max® P para torneamento CNMG 19 06 12-SM 1205 Pastilha T-Max® P para torneamento Recomendado CNMG 19 06 12-SM 1210 Pastilha T-Max® P para torneamento Recomendado CNMG 19 06 12-SM H13A Pastilha T-Max® P para torneamento
CNMG 19 06 12-SM S05F Pastilha T-Max® P para torneamento
CNMG 19 06 12-SMR 1105 Pastilha T-Max® P para torneamento
CNMG 19 06 12-SMR 1115 Pastilha T-Max® P para torneamento CNMG 19 06 12-SMR 1125 Pastilha T-Max® P para torneamento
CNMG 19 06 12-SMR 1210 Pastilha T-Max® P para torneamento Recomendado
CNMG 19 06 12-SMR 2025 Pastilha T-Max® P para torneamento CNMG 19 06 12-SMR H13A Pastilha T-Max® P para torneamento
CNMG 19 06 12-XMR 2220 Pastilha T-Max® P para torneamento CNMG 19 06 12-XMR 2515 T-Max® P, pastilha para torneamento
CNMG 19 06 12-XMR GC15 Pastilha T-Max® P para torneamento
CNMG 19 06 12-XMR GC30 Pastilha T-Max® P para torneamento CNMG 19 06 16-HM 2025 Pastilha T-Max® P para torneamento CNMG 19 06 16-HM 4305 T-Max® P, pastilha para torneamento CNMG 19 06 16-HM 4325 T-Max® P, pastilha para torneamento CNMG 19 06 16-HM 4335 Pastilha T-Max® P para torneamento CNMG 19 06 16-HM 4405 Pastilha T-Max® P para torneamento CNMG 19 06 16-HM 4415 Pastilha T-Max® P para torneamento Recomendado CNMG 19 06 16-HM 4425 Pastilha T-Max® P para torneamento CNMG 19 06 16-KM 3210 Pastilha T-Max® P para torneamento CNMG 19 06 16-KM 3225 Pastilha T-Max® P para torneamento CNMG 19 06 16-KR 3210 Pastilha T-Max® P para torneamento CNMG 19 06 16-KR 3225 Pastilha T-Max® P para torneamento CNMG 19 06 16-MM 2025 Pastilha T-Max® P para torneamento CNMG 19 06 16-MM 2035 Pastilha T-Max® P para torneamento CNMG 19 06 16-MM 2220 Pastilha T-Max® P para torneamento CNMG 19 06 16-MM 2515 T-Max® P, pastilha para torneamento CNMG 19 06 16-MR 2015 Pastilha T-Max® P para torneamento CNMG 19 06 16-MR 2025 Pastilha T-Max® P para torneamento CNMG 19 06 16-MR 2035 Pastilha T-Max® P para torneamento CNMG 19 06 16-MR 2220 Pastilha T-Max® P para torneamento CNMG 19 06 16-MR 235 Pastilha T-Max® P para torneamento CNMG 19 06 16-MR 2515 T-Max® P, pastilha para torneamento CNMG 19 06 16-MR 4305 T-Max® P, pastilha para torneamento CNMG 19 06 16-MR 4335 Pastilha T-Max® P para torneamento CNMG 19 06 16-MR 4405 Pastilha T-Max® P para torneamento CNMG 19 06 16-MR 4415 Pastilha T-Max® P para torneamento Recomendado CNMG 19 06 16-MR 4425 Pastilha T-Max® P para torneamento CNMG 19 06 16-MRR 2025 Pastilha T-Max® P para torneamento CNMG 19 06 16-MRR 2035 Pastilha T-Max® P para torneamento CNMG 19 06 16-MRR 2220 Pastilha T-Max® P para torneamento CNMG 19 06 16-MRR 2515 T-Max® P, pastilha para torneamento CNMG 19 06 16-PM 4335 Pastilha T-Max® P para torneamento CNMG 19 06 16-PM 4415 Pastilha T-Max® P para torneamento CNMG 19 06 16-PM 4425 Pastilha T-Max® P para torneamento CNMG 19 06 16-PR 4305 T-Max® P, pastilha para torneamento CNMG 19 06 16-PR 4335 Pastilha T-Max® P para torneamento CNMG 19 06 16-PR 4405 Pastilha T-Max® P para torneamento CNMG 19 06 16-PR 4415 Pastilha T-Max® P para torneamento CNMG 19 06 16-PR 4425 Pastilha T-Max® P para torneamento CNMG 19 06 16-QM 235 Pastilha T-Max® P para torneamento CNMG 19 06 16-QM 4305 T-Max® P, pastilha para torneamento CNMG 19 06 16-QM 4335 Pastilha T-Max® P para torneamento CNMG 19 06 16-QM 4405 Pastilha T-Max® P para torneamento CNMG 19 06 16-QM 4415 Pastilha T-Max® P para torneamento CNMG 19 06 16-QM 4425 Pastilha T-Max® P para torneamento CNMG 19 06 16-QM H13A Pastilha T-Max® P para torneamento CNMG 19 06 16-SM 1105 Pastilha T-Max® P para torneamento CNMG 19 06 16-SM 1115 Pastilha T-Max® P para torneamento CNMG 19 06 16-SM 1125 Pastilha T-Max® P para torneamento CNMG 19 06 16-SM 1205 Pastilha T-Max® P para torneamento Recomendado CNMG 19 06 16-SM 1210 Pastilha T-Max® P para torneamento Recomendado CNMG 19 06 16-SM H13A Pastilha T-Max® P para torneamento CNMG 19 06 16-SM S05F Pastilha T-Max® P para torneamento
CNMG 19 06 16-SM S205 Pastilha T-Max® P para torneamento CNMG 19 06 16-SMR 1105 Pastilha T-Max® P para torneamento CNMG 19 06 16-SMR 1115 Pastilha T-Max® P para torneamento CNMG 19 06 16-SMR 1125 Pastilha T-Max® P para torneamento CNMG 19 06 16-SMR 1210 Pastilha T-Max® P para torneamento Recomendado CNMG 19 06 16-SMR H13A Pastilha T-Max® P para torneamento CNMG 19 06 16-XMR 2220 Pastilha T-Max® P para torneamento CNMG 19 06 16-XMR 2515 T-Max® P, pastilha para torneamento CNMG 19 06 16-XMR GC15 Pastilha T-Max® P para torneamento CNMG 19 06 24-HM 2025 Pastilha T-Max® P para torneamento CNMG 19 06 24-HM 4305 T-Max® P, pastilha para torneamento CNMG 19 06 24-HM 4335 Pastilha T-Max® P para torneamento CNMG 19 06 24-HM 4405 Pastilha T-Max® P para torneamento CNMG 19 06 24-HM 4415 Pastilha T-Max® P para torneamento Recomendado CNMG 19 06 24-HM 4425 Pastilha T-Max® P para torneamento CNMG 19 06 24-MR 2035 Pastilha T-Max® P para torneamento CNMG 19 06 24-MR 2220 Pastilha T-Max® P para torneamento CNMG 19 06 24-MRR 2025 Pastilha T-Max® P para torneamento CNMG 19 06 24-PR 4335 Pastilha T-Max® P para torneamento CNMG 19 06 24-PR 4415 Pastilha T-Max® P para torneamento CNMG 19 06 24-PR 4425 Pastilha T-Max® P para torneamento CNMG190616-SMR 2025 Pastilha T-Max® P para torneamento
CNMM 19 06 08-QR 235 Pastilha T-Max® P para torneamento
CNMM 19 06 08-QR 4425 Pastilha T-Max® P para torneamento
CNMM 19 06 12-MR 2025 Pastilha T-Max® P para torneamento
CNMM 19 06 12-MR 2220 Pastilha T-Max® P para torneamento CNMM 19 06 12-MR 2515 T-Max® P, pastilha para torneamento
CNMM 19 06 12-PR 4305 T-Max® P, pastilha para torneamento CNMM 19 06 12-PR 4335 Pastilha T-Max® P para torneamento CNMM 19 06 12-PR 4405 Pastilha T-Max® P para torneamento CNMM 19 06 12-PR 4415 Pastilha T-Max® P para torneamento CNMM 19 06 12-PR 4425 Pastilha T-Max® P para torneamento CNMM 19 06 12-QR 235 Pastilha T-Max® P para torneamento CNMM 19 06 12-QR 4335 Pastilha T-Max® P para torneamento CNMM 19 06 12-QR 4415 Pastilha T-Max® P para torneamento CNMM 19 06 12-QR 4425 Pastilha T-Max® P para torneamento
CNMM 19 06 16-HR 235 Pastilha T-Max® P para torneamento
CNMM 19 06 16-HR 4335 Pastilha T-Max® P para torneamento CNMM 19 06 16-HR 4415 Pastilha T-Max® P para torneamento Recomendado CNMM 19 06 16-HR 4425 Pastilha T-Max® P para torneamento CNMM 19 06 16-MR 2025 Pastilha T-Max® P para torneamento CNMM 19 06 16-MR 2035 Pastilha T-Max® P para torneamento CNMM 19 06 16-MR 2220 Pastilha T-Max® P para torneamento CNMM 19 06 16-MR 2515 T-Max® P, pastilha para torneamento CNMM 19 06 16-MR 4335 Pastilha T-Max® P para torneamento CNMM 19 06 16-PR 4305 T-Max® P, pastilha para torneamento CNMM 19 06 16-PR 4335 Pastilha T-Max® P para torneamento CNMM 19 06 16-PR 4405 Pastilha T-Max® P para torneamento CNMM 19 06 16-PR 4415 Pastilha T-Max® P para torneamento CNMM 19 06 16-PR 4425 Pastilha T-Max® P para torneamento CNMM 19 06 16-QR 235 Pastilha T-Max® P para torneamento CNMM 19 06 16-QR 4335 Pastilha T-Max® P para torneamento CNMM 19 06 16-QR 4415 Pastilha T-Max® P para torneamento CNMM 19 06 16-QR 4425 Pastilha T-Max® P para torneamento
CNMM 19 06 16-WR 4415 Pastilha T-Max® P para torneamento Recomendado CNMM 19 06 16-WR 4425 Pastilha T-Max® P para torneamento CNMM 19 06 24-HR 4315 T-Max® P, pastilha para torneamento CNMM 19 06 24-HR 4335 Pastilha T-Max® P para torneamento CNMM 19 06 24-HR 4415 Pastilha T-Max® P para torneamento Recomendado CNMM 19 06 24-HR 4425 Pastilha T-Max® P para torneamento CNMM 19 06 24-MR 2025 Pastilha T-Max® P para torneamento CNMM 19 06 24-MR 2220 Pastilha T-Max® P para torneamento CNMM 19 06 24-MR 2515 T-Max® P, pastilha para torneamento CNMM 19 06 24-PR 4305 T-Max® P, pastilha para torneamento CNMM 19 06 24-PR 4335 Pastilha T-Max® P para torneamento CNMM 19 06 24-PR 4405 Pastilha T-Max® P para torneamento CNMM 19 06 24-PR 4415 Pastilha T-Max® P para torneamento CNMM 19 06 24-PR 4425 Pastilha T-Max® P para torneamento CNMM 19 06 24-QR 235 Pastilha T-Max® P para torneamento CNMM 19 06 24-QR 4305 T-Max® P, pastilha para torneamento CNMM 19 06 24-QR 4335 Pastilha T-Max® P para torneamento CNMM 19 06 24-QR 4405 Pastilha T-Max® P para torneamento CNMM 19 06 24-QR 4415 Pastilha T-Max® P para torneamento CNMM 19 06 24-QR 4425 Pastilha T-Max® P para torneamento Nada com esse termo. Tente só o início do código.
Pastilhas para este suporte · 20 no catálogo
CNMG 19 06 16-SM 1210 Pastilha T-Max® P para torneamento Recomendado CNMG 19 06 16-SMR 1210 Pastilha T-Max® P para torneamento Recomendado CNMG 19 06 24-HM 4415 Pastilha T-Max® P para torneamento Recomendado CNMG 19 06 04-QM 4415 Pastilha T-Max® P para torneamento Recomendado CNMG 19 06 08-MR 4415 Pastilha T-Max® P para torneamento Recomendado CNMG 19 06 08-SM 1205 Pastilha T-Max® P para torneamento Recomendado CNMG 19 06 08-SM 1210 Pastilha T-Max® P para torneamento Recomendado CNMG 19 06 12-HM 4415 Pastilha T-Max® P para torneamento Recomendado CNMG 19 06 12-MR 4415 Pastilha T-Max® P para torneamento Recomendado CNMG 19 06 12-QM 1205 Pastilha T-Max® P para torneamento Recomendado CNMG 19 06 12-QM 1210 Pastilha T-Max® P para torneamento Recomendado CNMG 19 06 12-SM 1205 Pastilha T-Max® P para torneamento Recomendado CNMG 19 06 12-SM 1210 Pastilha T-Max® P para torneamento Recomendado CNMG 19 06 12-SMR 1210 Pastilha T-Max® P para torneamento Recomendado CNMG 19 06 16-HM 4415 Pastilha T-Max® P para torneamento Recomendado CNMG 19 06 16-MR 4415 Pastilha T-Max® P para torneamento Recomendado CNMG 19 06 16-SM 1205 Pastilha T-Max® P para torneamento Recomendado CNMM 19 06 16-HR 4415 Pastilha T-Max® P para torneamento Recomendado CNMM 19 06 16-WR 4415 Pastilha T-Max® P para torneamento Recomendado CNMM 19 06 24-HR 4415 Pastilha T-Max® P para torneamento Recomendado Nada com esse termo. Tente só o início do código.

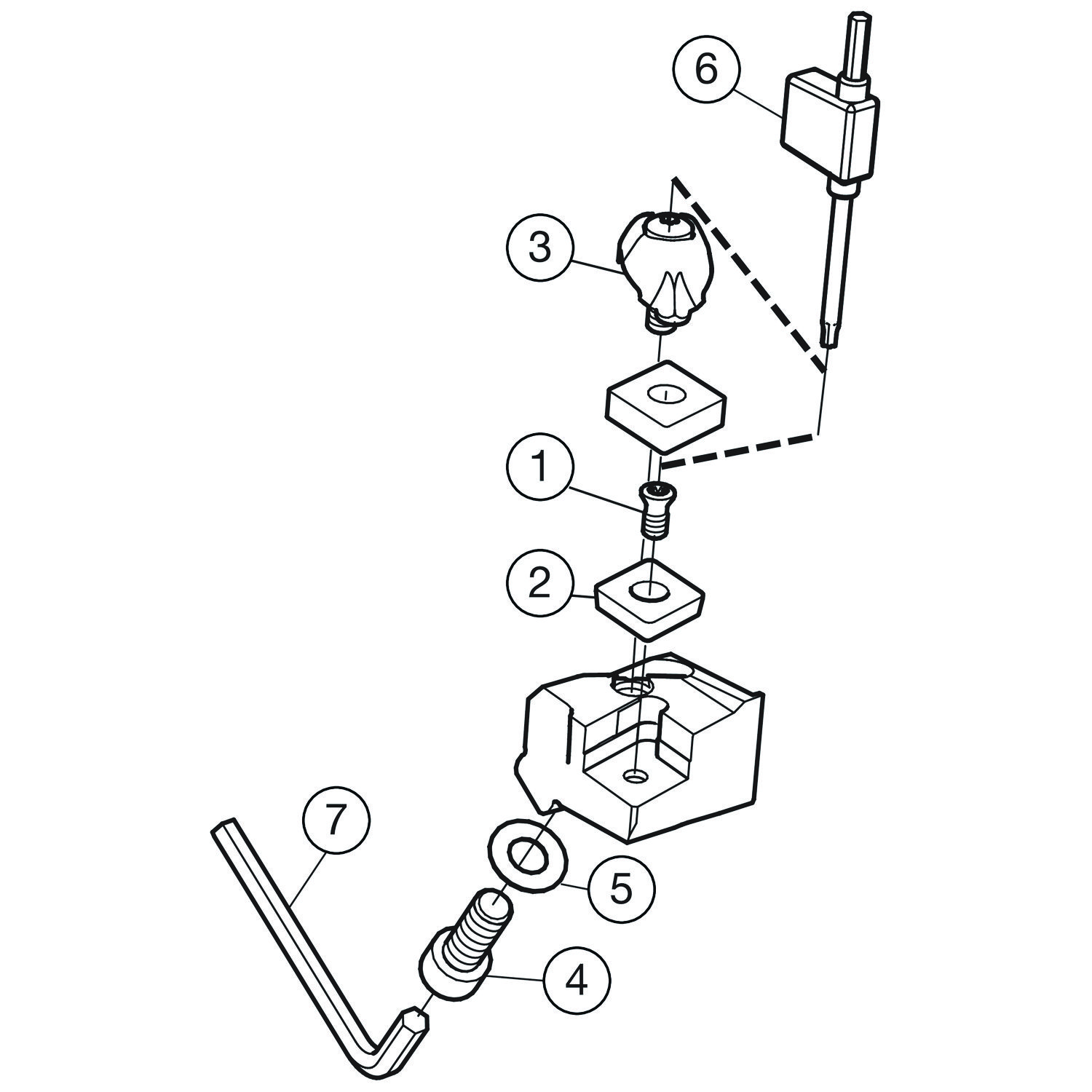

Parafusos, chaves e calços desta ferramenta. Quem tem página no catálogo abre com um clique.
5513 020-07 Parafuso de cabeça escareada 1 na ferramenta
5322 236-01 Calço da pastilha 1 na ferramenta
5412 028-041 Jogo de fixação 1 na ferramenta
3212 010-461 Parafuso Allen 1 na ferramenta
3846 010-069 Mola prato 1 na ferramenta
5680 084-22 Bit 1 na ferramenta
5680 043-14 Chave
3021 010-080 Chave Allen Últimos produtos visitados
Dados técnicos, imagens e modelos CAD: Sandvik Coromant.
Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
