Adaptação · Adaptador de ligação para mandrilamento
S17-R820XLS12-012
Adaptador para CoroBore® XL
Adaptador para ferramenta de mandrilar · comprimento funcional 12 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e pacote GTC para importar no CAM. Cotação com a engenharia da Hailtools.
Ciclo de vida: Sem reposição
A fábrica não repõe mais o item; vale o que houver em estoque.
Item fora de reposição na Sandvik Coromant: a Hailtools indica a alternativa atual para a sua aplicação.
Cliente Hailtools? Entre para ver o seu preço
Material deste produto
Catálogos, folders, apresentações, casos práticos e vídeos selecionados para S17-R820XLS12-012.
Casos práticos da Hailtools
CoroChuck® 930Caso prático da Hailtools · Fixação de ferramenta · com vídeo · mesma operação
EasyFix®Caso prático da Hailtools · Fixação de ferramenta · com vídeo · mesma operação
Coromant EHCaso prático da Hailtools · Fixação de ferramenta · com vídeo · mesma operaçãoVídeos
Forças no Fuso com Coromant Capto Sandvik CoromantSandvik Coromant · YouTube · mesma operação
BT30 -- Coromant Capto for boring -- ISO N materialsSandvik Coromant · YouTube · mesma operação
BT30 -- Coromant Capto for boring -- ISO P materialsSandvik Coromant · YouTube · mesma operaçãoBiblioteca técnica · Todos os catálogos · Videoteca · Casos práticos
Dados principais
- Código ISO
- S17-R820XLS12-012
- Código compactado
- S17-R820XLS12-012
- Material ID
- 6352042
- Família
- Adaptação
- Tipo
- Adaptador de ligação para mandrilamento
- Peso unitário
- 1,029 kg
- EAN
- 26352042
- UNSPSC
- 23241601
- eCl@ss 13
- 21181290
- Lançamento
- 23/02/2013
- CoroPak de lançamento
- 13.1
Arquivos CAD
- STP detalhado 75757860.stp
- DXF 2D 75757861.dxf
- Pacote GTC ZIP, para importar a ferramenta no CAM
- Dados básicos da ferramenta ISO 13399, formato P21

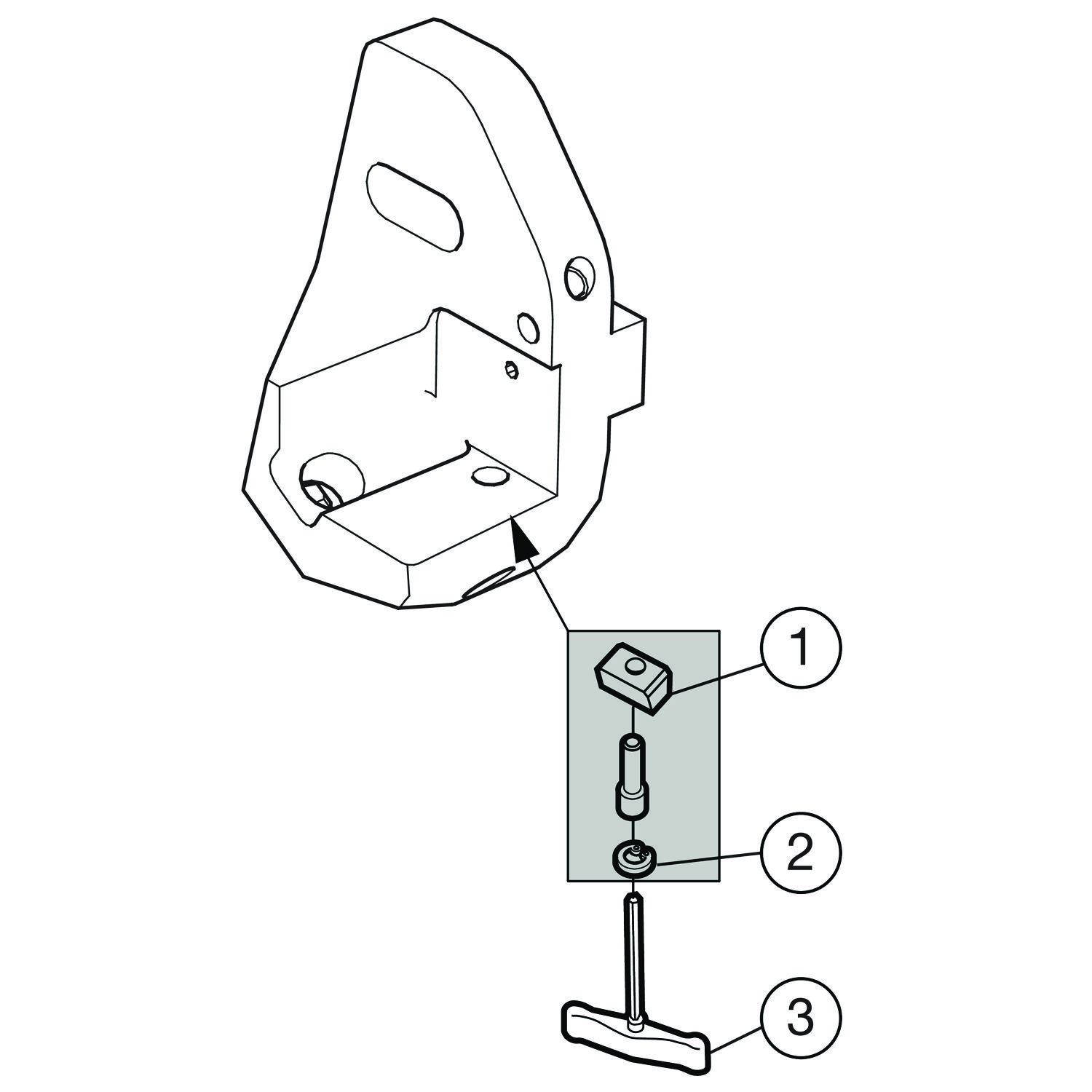

Itens inclusos
- 1 × 5332 070-01 Jogo de cunha
Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.
Documentos
Ver em realidade aumentada: em breve.
Dados de corte
A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item Pedir à engenharia no WhatsApp

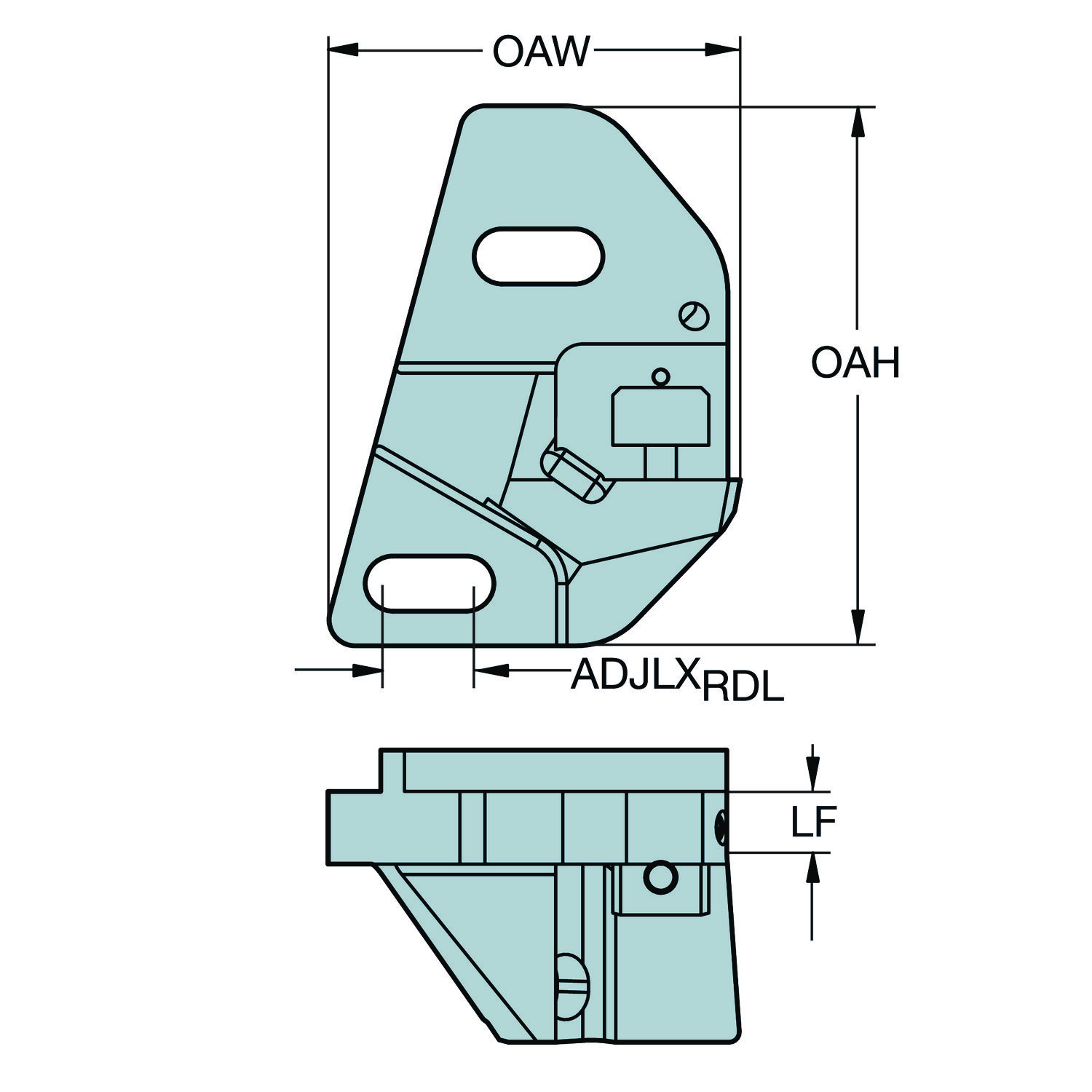

Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Altura total | OAH | 104 mm |
| Ângulo do corpo da ferramenta em relação à peça | BAWS | 0 |
| Código do material do corpo | BMC | Aço |
| Comprimento funcional | LF | 12 mm |
| Comprimento total | OAL | 56.3 mm |
| Direção da interface de adaptação da máquina | ADINTMS | Mandrilamento corrediça — tamanho S17R |
| Direção de interface de adaptação da peça | ADINTWS | CoroBore 820 XL cartucho — tamanho S12 |
| Largura funcional | WF | 3.82 mm |
| Largura total | OAW | 79.24 mm |
| Limite máximo de ajuste | ADJLX | 14 mm |
| Peso do item | WT | 1.029 kg |
| Sensor embutido | SEP | Não |
Ferramentas e adaptadores que se montam neste item, do lado da peça: mesmo acoplamento e mesmo tamanho. · 8 no catálogo
S12-R820XL2SL40-018 Cartucho CoroBore(R) XL para CoroTurn(R) SL
S12-R820XLR40DCFN19 Cápsula para CoroBore® XL
S12-R820XLR40DSYN15 Cápsula para CoroBore® XL
S12-R820XLR40SCFC12 Cápsula para CoroBore® XL
S12-R820XLR40SSFP18A Cápsula para CoroBore® XL
S12-R820XLR40SSYP12 Cápsula para CoroBore® XL
S12-R820XLR40SSYP18 Cápsula para CoroBore® XL
S12-R820XLR40STFC22 Cápsula para CoroBore® XL Nada com esse termo. Tente só o início do código.
Parafusos, chaves, calços e grampos desta ferramenta: os que já vêm com ela e os de reposição, vendidos à parte. Quem tem página no catálogo abre com um clique.
Mesmo tipo de ferramenta.
A35-RXLS24-A 060A Extensão de braço CoroBore® XL
S14-R820XL-25A-017 Cassete para CoroBore® XL
S14-R820XL-25A-X17 Cassete para CoroBore® XL
S17-R820XL-40A-018 Cassete para CoroBore® XL
S17-R820XL-40A-X18 Cassete para CoroBore® XL
S17-R820XLC4QC-080 Cassete para CoroBore® XL
S17-R820XLS12-012A Cassete para CoroBore® XL
S17-R825XLA34-020 Cassete para CoroBore® XL
S24-R820XLC5QC-095 Cassete para CoroBore® XL Últimos produtos visitados
