Ferramentas · Cartucho de mandrilar intercambiável

S12-R820XLR40SCFC12

Cápsula para CoroBore® XL

Ferramenta acoplada · comprimento funcional 40 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e pacote GTC para importar no CAM. Cotação com a engenharia da Hailtools.

Ciclo de vida: Liberado

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Dados principais

Código ISO
S12-R820XLR40SCFC12
Código compactado
S12-R820XLR40SCFC12
Material ID
5924289
Família
Ferramentas
Tipo
Cartucho de mandrilar intercambiável
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário
246 g
EAN
25924289
NCM
846610
UNSPSC
23231001
eCl@ss 13
21181590
Origem
IN,ES
Lançamento
25/09/2010
CoroPak de lançamento
10.2

Arquivos CAD

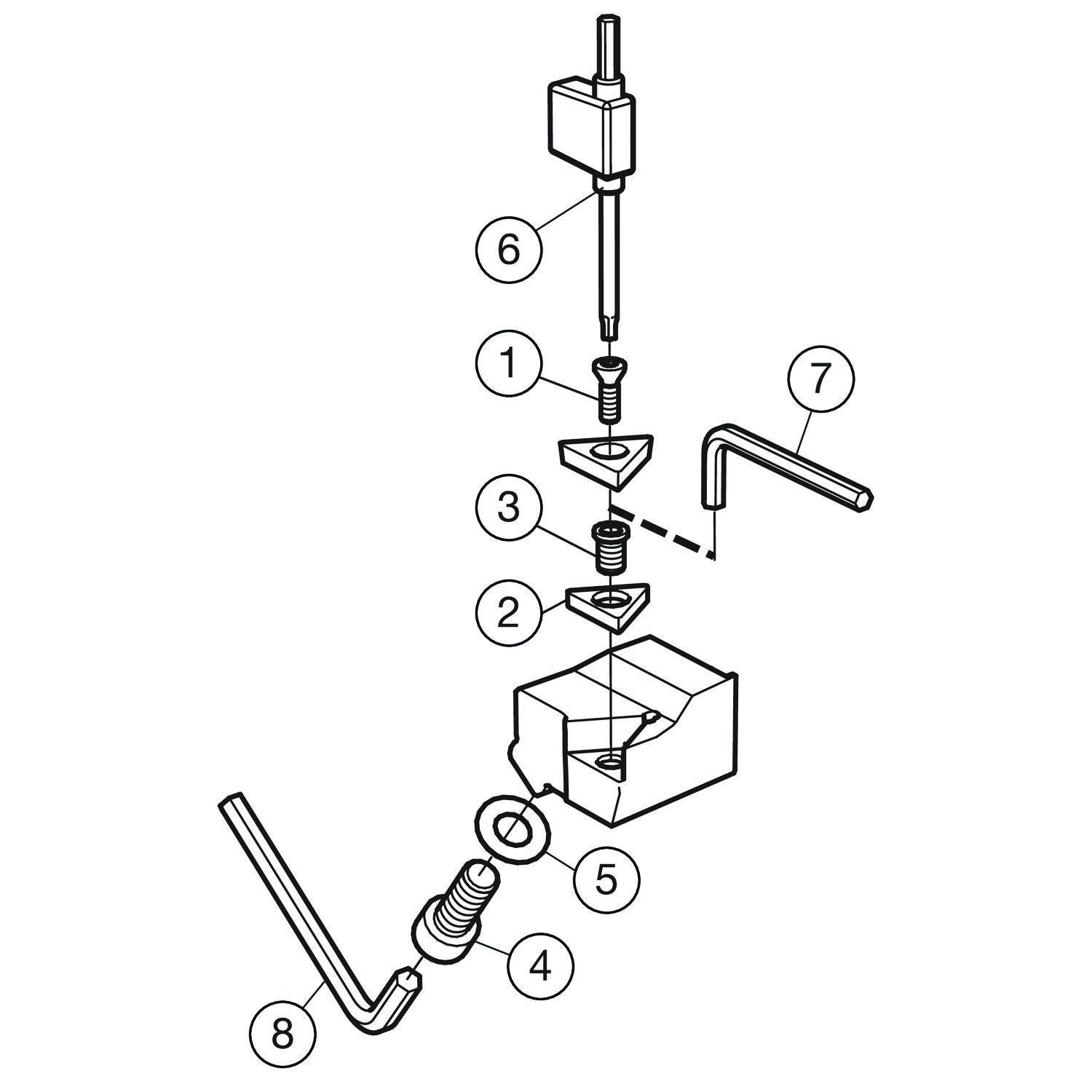

Itens inclusos

  • 1 × 5513 020-18 Parafuso da pastilha
  • 1 × 5322 232-02 Calço
  • 1 × 5512 090-03 Parafuso do calço
  • 1 × 3212 010-461 Parafuso
  • 1 × 3846 010-069 Mola prato
  • 1 × 5680 084-15 Bit

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Documentos

Ver em realidade aumentada: em breve.

Dados de corte

A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item Pedir à engenharia no WhatsApp

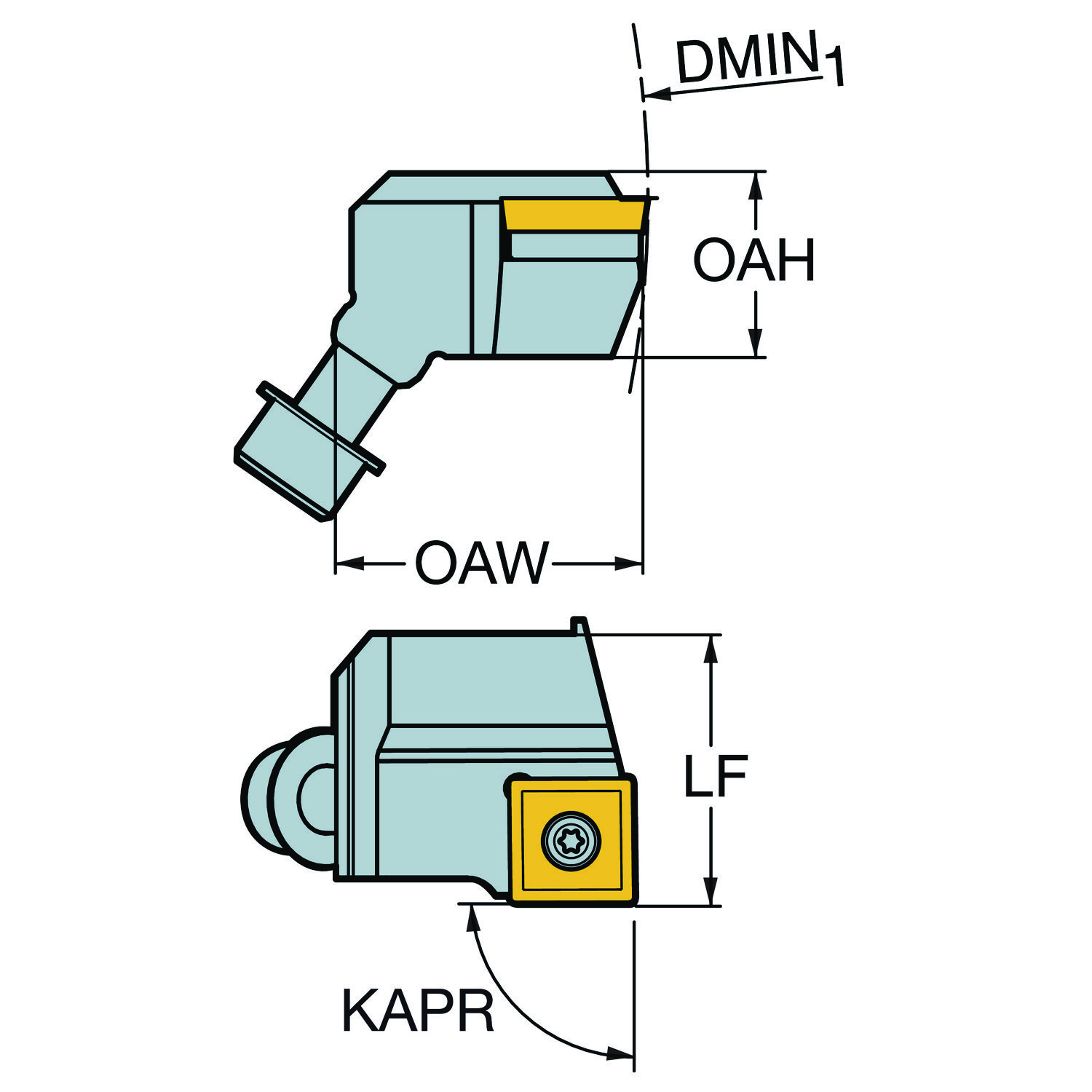

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Altura total OAH 30.16 mm
Ângulo da aresta de corte da ferramenta KAPR 90
Ângulo da ponta da pastilha EPSR 80
Código do tipo de fixação MTP Fixação com parafuso pelo furo
Código para tipo entrada da refrigeração CNSC Sem entrada de refrigerante
Comprimento funcional LF 40 mm
Diâmetro mínimo do furo DMIN 148 mm
Direção da interface de adaptação da máquina ADINTMS CoroBore 820 XL cartucho — tamanho S12
Keyway width (metric) KWW 12 mm
Largura funcional WF 42 mm
Largura total OAW 44.54 mm
Parte 2 dos identificadores da interface da pastilha CUTINT_MASTER CCMT 120408
Sensor embutido SEP Não
Sentido HAND Direita
Torque TQ 3.9 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
