Sandvik Coromant · Catálogo · Pastilhas
Pastilhas · Turning insert - general
CCMT 12 04 04-MF 2515
CoroTurn® 107, pastilha para torneamento
Classe 2515
Solicitar cotaçãoSem preço público: a Hailtools cota com prazo e condição para a sua quantidade.
Dados principais
- Código ISO
- CCMT 12 04 04-MF 2515
- Código ANSI
- CCMT 431-MF 2515
- Código compactado
- CCMT120404-MF2515
- Material ID
- 8933318
- Família
- Pastilhas
- Tipo
- Turning insert - general
- Classe
- 2515
- Cobertura
- TiCN+Al2O3+TiN
- Processo de cobertura
- CVD
- Substrato
- HC
- Peso unitário (kg)
- 7.31 Gram
- EAN
- 7323229240891
- UNSPSC
- 23242105
- eCl@ss 13
- 21182003
- Lançamento
- 24/09/2026
- CoroPak de lançamento
- 26.2
Arquivos CAD
Ver em realidade aumentada: em breve.

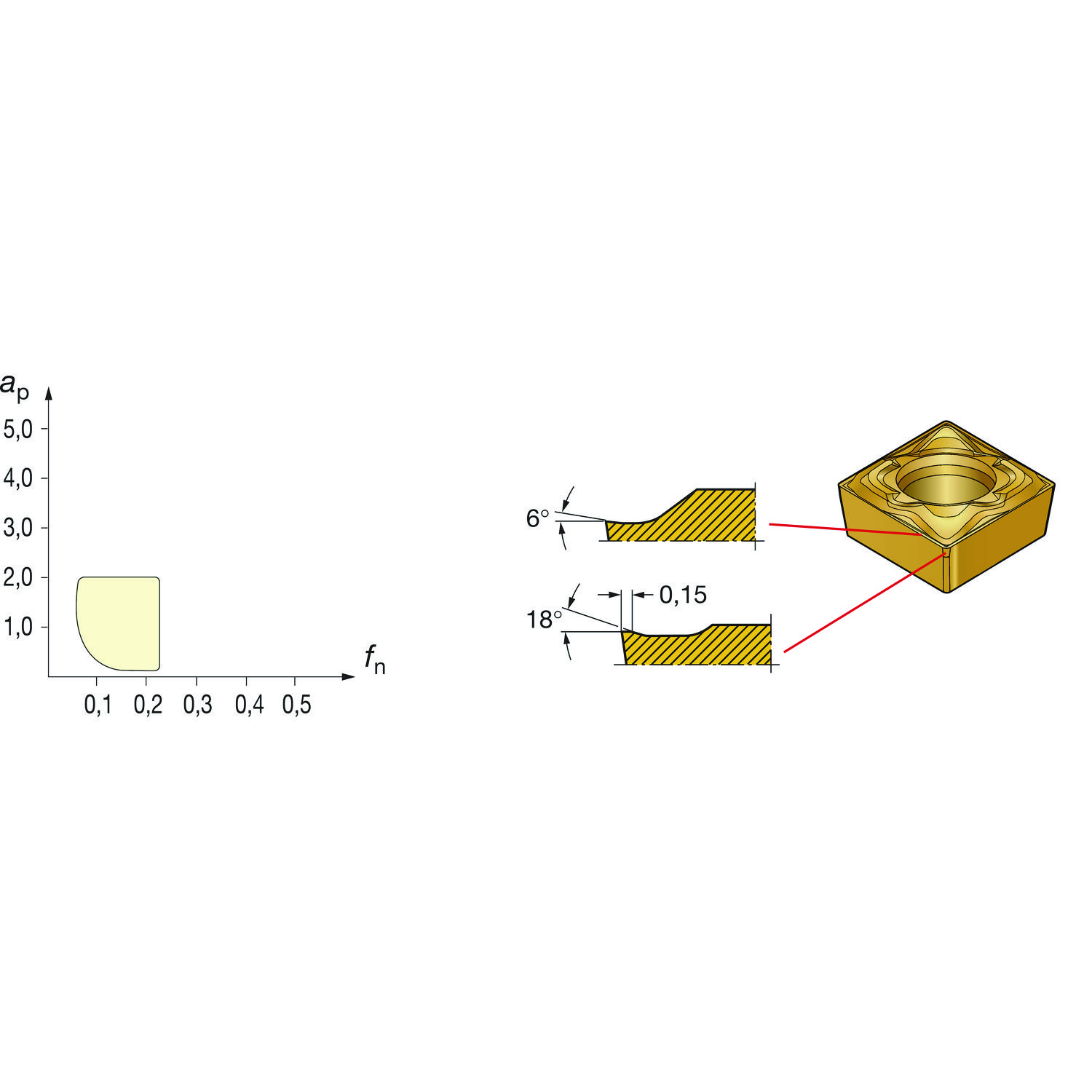

Dados de corte
Valores de partida recomendados pela Sandvik Coromant, por material ISO: valor inicial e faixa (mín. – máx.). Fonte: Cutting Data API da fábrica.
Torneamento geral · Ângulo de posição 95°
| Material | vc m/min | fn mm/r | hex mm/r | ap mm | Vida |
|---|---|---|---|---|---|
| M Aço inoxidável 1ª escolha M1.0.Z.AQ · 200 HB | 260 (215 – 300) | 0,14 (0,07 – 0,25) | 0,14 (0,07 – 0,24) | 0,3 (0,1 – 2,4) | 900 s |
Calcular rotação, avanço e tempo com estes valores → Ajustar para a minha peça no WhatsApp
Ponto de partida: ajuste pela rigidez da máquina, fixação e acabamento exigido. Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
Produtos semelhantes
Mesmo formato e tamanho — outras classes e geometrias.
CCMT 12 04 04-KM 3210 Pastilha CoroTurn® 107 para torneamento Recomendado CCMT 12 04 04-KM 3225 Pastilha CoroTurn® 107 para torneamento Recomendado
CCMT 12 04 04-MF 1115 Pastilha CoroTurn® 107 para torneamento Recomendado CCMT 12 04 04-MF 1125 Pastilha CoroTurn® 107 para torneamento Recomendado
CCMT 12 04 04-MF 2015 Pastilha CoroTurn® 107 para torneamento Recomendado CCMT 12 04 04-MF 2025 Pastilha CoroTurn® 107 para torneamento Recomendado CCMT 12 04 04-MF 2220 Pastilha CoroTurn® 107 para torneamento Recomendado
CCMT 12 04 04-MM 1105 Pastilha CoroTurn® 107 para torneamento Recomendado Ficha técnica ISO 13399
| Parâmetro | Código | Valor |
|---|---|---|
| ângulo de folga principal | AN | 7 |
| Classe | GRADE | 2515 |
| Cobertura | COATING | CVD TiCN+Al2O3+TiN |
| Código de montagem da pastilha | IFS | Partly cylindrical, 40-60 deg countersink on one or two sides |
| Código do formato da pastilha | SC | Rhombic 80 |
| Código do tamanho do assento da pastilha | SSC_M | 12 |
| Código do tamanho do assento da pastilha | SSC_N | 1/2 |
| Comprimento efetivo da aresta de corte | LE | 12.4959 mm |
| Designação da aplicação do quebra-cavacos por fabricante | CBMD | MF |
| Diâmetro do círculo inscrito | IC | 12.7 mm |
| Diâmetro do furo de fixação | D1 | 5.5 mm |
| Espessura da pastilha | S | 4.7625 mm |
| Formato e tamanho da pastilha | CUTINT_SIZESHAPE | CC1204 |
| Insert included angle | EPSR | 80 |
| Número de arestas de corte | CEDC | 2 |
| Peso do item | WT | 0.00731 kg |
| Propriedade da aresta Wiper | WEP | Não |
| Raio do canto | RE | 0.3969 mm |
| Sensor embedded property | SEP | Não |
| Sentido | HAND | Neutro |
| Substrato | SUBSTRATE | HC |
| Tipo de operação | CTPT | Acabamento |
Dados técnicos, imagens e modelos CAD: Sandvik Coromant.
Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
