Ferramentas · Ferramenta de mandrilar — intercambiável

820D-200CC12

Porta Ferramenta CoroBore® 820 XL para mandrilamento em desbaste

Ferramenta de mandrilar · comprimento funcional 82 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e pacote GTC para importar no CAM. Cotação com a engenharia da Hailtools.

Ciclo de vida: Liberado

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Dados principais

Código ISO
820D-200CC12
Código compactado
820D-200CC12
Material ID
6764261
Família
Ferramentas
Tipo
Ferramenta de mandrilar — intercambiável
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário
3,35 kg
EAN
26764261
NCM
846610
UNSPSC
23241601
eCl@ss 13
21181203
Origem
DE,IN
Lançamento
23/09/2015
CoroPak de lançamento
15.2

Arquivos CAD

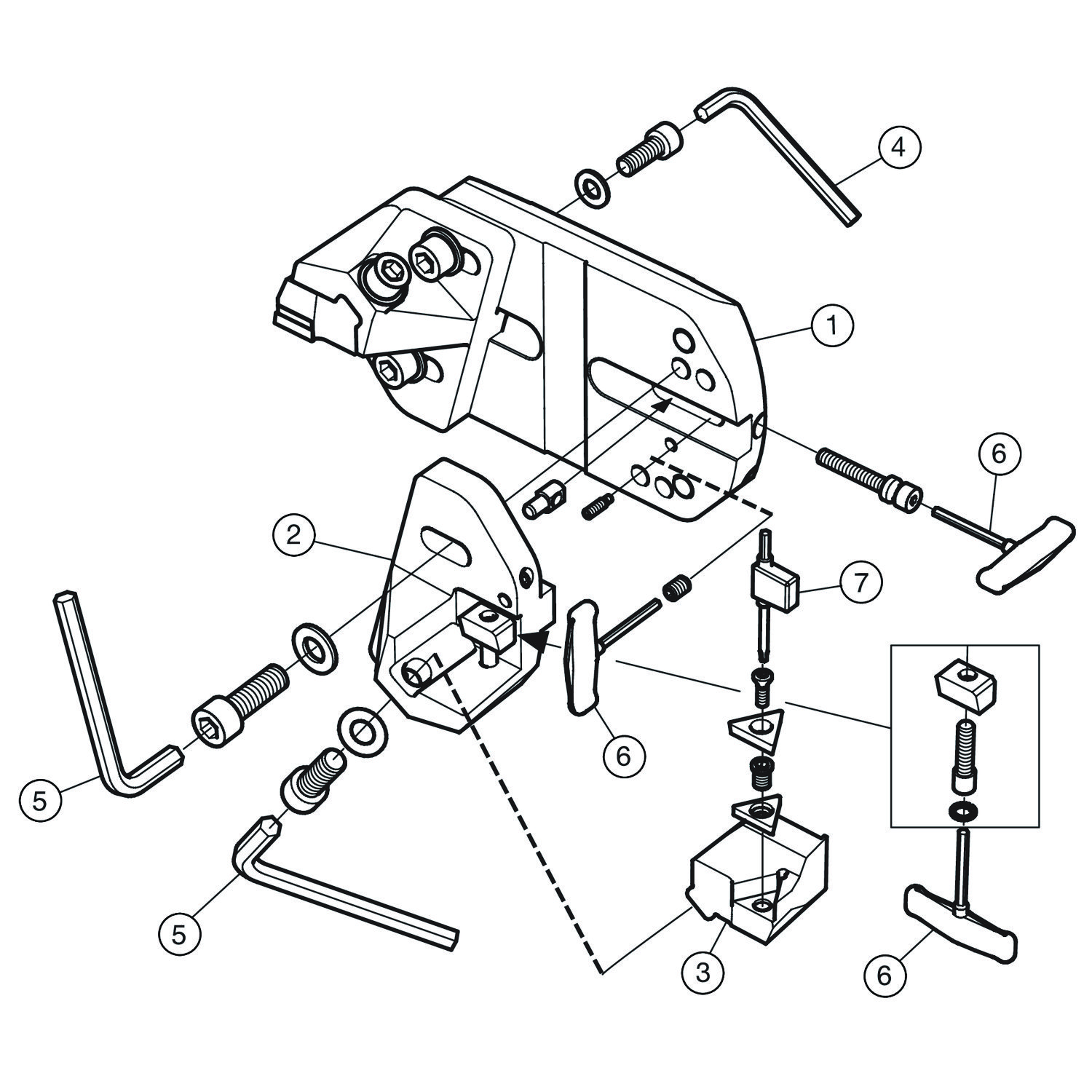

Itens inclusos

  • 1 × A33-R822XLS17-LJ030 Ponte
  • 2 × S17-R820XLS12-012A Corrediça
  • 2 × S12-R820XLR40SCFC12 Cartucho
  • 1 × 3021 010-060 Chave
  • 1 × 3021 010-080 Chave
  • 1 × 3021 010-030 Chave
  • 1 × 5680 049-02 Chave

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Documentos

Ver em realidade aumentada: em breve.

Dados de corte

A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item Pedir à engenharia no WhatsApp

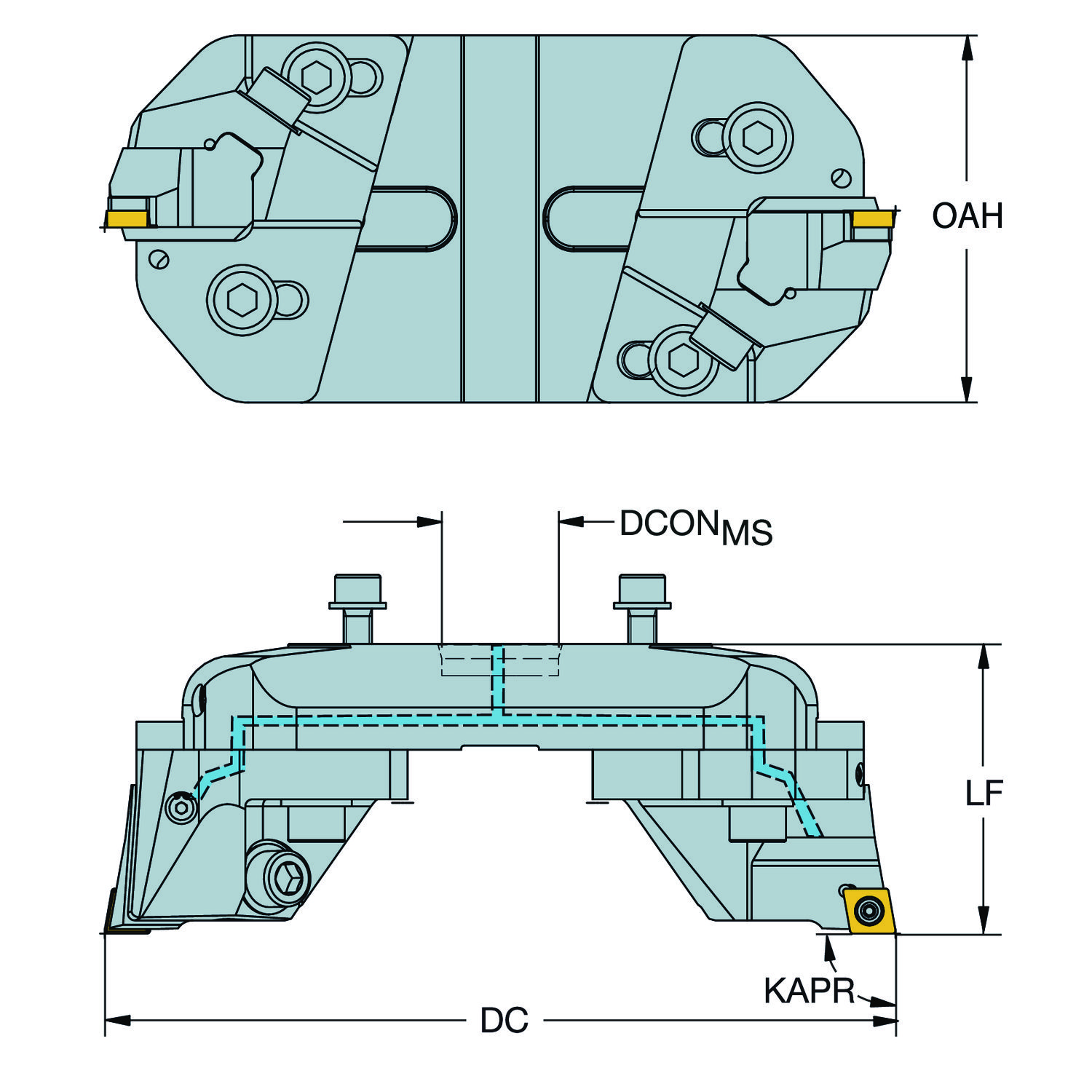

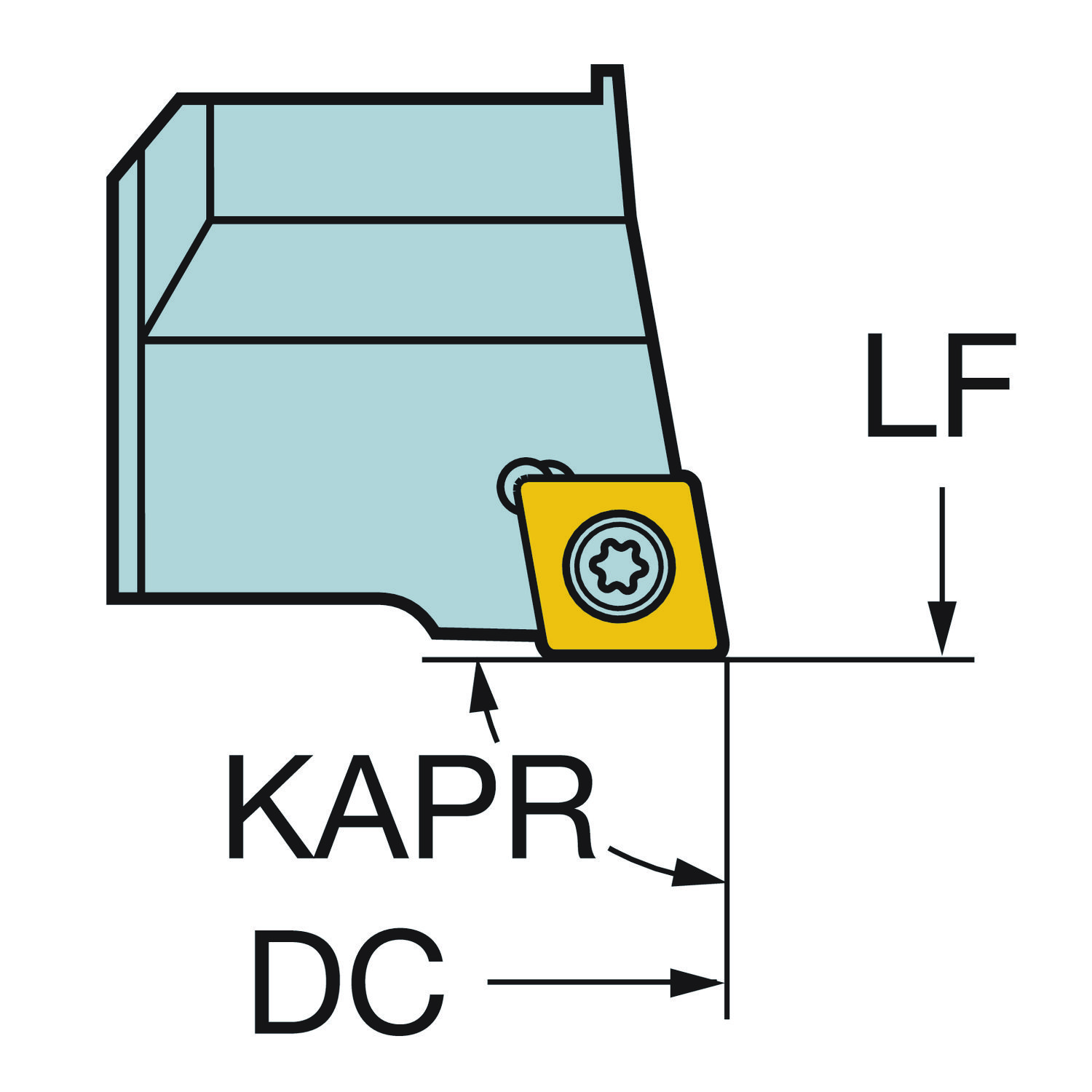

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Altura total OAH 104 mm
Ângulo da aresta de corte da ferramenta KAPR 90
Ângulo da ponta da pastilha EPSR 80
Código do material do corpo BMC Aço e alumínio
Código do tamanho do assento da pastilha SSC_M 12
Código do tamanho do assento da pastilha SSC_N 1/2
Código do tipo de fixação MTP Fixação com parafuso pelo furo
Código para tipo entrada da refrigeração CNSC Entrada axial concêntrica
Comprimento funcional LF 82 mm
Comprimento total OAL 82 mm
Diâmetro da conexão DCONMS 33 mm
Diâmetro de corte máximo DCX 200 mm
Diâmetro do parafuso circular DBC 101.6 mm
Diâmetro mínimo de corte DCN 148 mm
Direção da interface de adaptação da máquina ADINTMS Mandrilamento eixo porta-fresa -2 chaveta acionamentos — métrica: 33
Keyway width (metric) KWW 11.5 mm
Largura total OAW 148 mm
Limite máximo de ajuste ADJLX 26 mm
Número de pastilhas CICT 2
Parte 2 dos identificadores da interface da pastilha CUTINT_MASTER CCMT 120408
Peso do item WT 3.35 kg
Pressão de refrigeração CP 70 bar
Pressão de refrigeração CP 70 mm
Propriedade antivibração DPC Não
Sensor embutido SEP Não
Torque TQ 3 Nm
Torque TQ 3 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
