Pastilhas · Pastilha de torneamento — geral
CCMT 12 04 08-KM 3210
Pastilha CoroTurn® 107 para torneamento
Pastilha para torneamento para ferro fundido (ISO K) · classe 3210 com cobertura CVD · círculo inscrito 12,7 mm, raio de ponta 0,79 mm, espessura 4,76 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP), desenho dimensional, pacote GTC para importar no CAM, dados de corte de partida da Sandvik Coromant por material ISO e a ferramenta em realidade aumentada, no tamanho real. Compra imediata na loja Hailtools.
Ciclo de vida: Liberado Recomendado Classe 3210 Preço na loja
Indicada em 1º lugar para: K (ferro fundido)
Entrega imediata
R$ 1.140,50a caixa · 10 un · R$ 114,05/un
A quantidade sobe de caixa em caixa (10 un). Prazo e condições da loja Hailtools. Como comprar
Suportes para esta pastilha
Material deste produto
Catálogos, folders, apresentações, casos práticos e vídeos selecionados para CCMT 12 04 08-KM 3210.
Casos práticos da Hailtools
Pastilhas T-Max® PCaso prático da Hailtools · Torneamento · com vídeo · mesma operação
Classe CBN CB7125Caso prático da Hailtools · Torneamento · com vídeo · mesma operaçãoVídeos
CoroCut 2 · troca da pastilhaHailtools · Academia da Usinagem · YouTube · mesma operação
CoroTurn TR · perfilamento estávelHailtools · Academia da Usinagem · YouTube · mesma operação
Secure profiling - CoroTurn® 107 inserts and tools with rail interfaceSandvik Coromant · YouTubeBiblioteca técnica: tudo sobre CoroTurn 107 · Todos os catálogos · Videoteca · Casos práticos
Dados principais
- Código ISO
- CCMT 12 04 08-KM 3210
- Código ANSI
- CCMT 432-KM 3210
- Código compactado
- CCMT120408-KM3210
- Material ID
- 5723499
- Família
- Pastilhas
- Tipo
- Pastilha de torneamento — geral
- Classe
- 3210
- Cobertura
- TICN+AL2O3+TIN
- Processo de cobertura
- CVD
- Substrato
- WC
- Material ISO principal
- K
- Quantidade por embalagem
- 10
- Quantidade mínima
- 10
- Peso unitário
- 7,56 g
- EAN
- 11773624
- NCM
- 820900
- UNSPSC
- 23242105
- eCl@ss 13
- 21182003
- Origem
- IN,SE
- Lançamento
- 26/01/2004
- CoroPak de lançamento
- 12.1
Arquivos CAD
- STP básico 73164245.stp
- STP detalhado 73164246.stp
- Pacote GTC ZIP, para importar a ferramenta no CAM
- Dados básicos da ferramenta ISO 13399, formato P21
A fábrica não publica DXF 2D para este item.
Ver em realidade aumentada
A ferramenta em tamanho real, na sua máquina, antes de comprar.
Modelo gerado do CAD da fábrica, em escala real · 1.568 triângulos.
Dados de corte
Valores de partida recomendados pela Sandvik Coromant, por material ISO: valor inicial e faixa (mín. – máx.). Fonte: Cutting Data API da fábrica.
Valores iniciais
- Velocidade de corte
- 315 m/min
- Avanço por rotação
- 0,24 mm/r
- Profundidade de corte
- 2 mm
- Espessura máxima do cavaco
- 0,24 mm/r
- Vida da ferramenta
- 1.200 s
Para Ferro fundido · Torneamento geral. Ajuste pela sua máquina e fixação na calculadora.
Lista oficial de materiais da Sandvik Coromant · ver todos
Torneamento geral · Ângulo de posição 95°
| Material | vc m/min | fn mm/r | hex mm/r | ap mm | Vida |
|---|---|---|---|---|---|
| K Ferro fundido 1ª escolha K2.2.C.UT · 245 HB | 315 (280 – 355) | 0,24 (0,12 – 0,36) | 0,24 (0,12 – 0,36) | 2 (0,6 – 4,2) | 1.200 s |
Calcular rotação, avanço e tempo com estes valores Ajustar para a minha peça no WhatsApp
Ponto de partida: ajuste pela rigidez da máquina, fixação e acabamento exigido. Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Ângulo da ponta da pastilha | EPSR | 80 |
| Ângulo de folga principal | AN | 7 |
| Ângulo de saída da pastilha | GAN | 7 |
| Classe | GRADE | 3210 |
| Código de condições da aresta de corte | CECC | Arredondada |
| Código de montagem da pastilha | IFS | Parcialmente cilíndrico, escareado de 40–60° em um ou dois lados |
| Código do formato da pastilha | SC | Rômbica 80° |
| Código do tamanho do assento da pastilha | SSC_M | 12 |
| Código do tamanho do assento da pastilha | SSC_N | 1/2 |
| Comprimento efetivo da aresta de corte | LE | 12.1 mm |
| Designação da aplicação do quebra-cavacos por fabricante | CBMD | KM |
| Diâmetro do círculo inscrito | IC | 12.7 mm |
| Diâmetro do furo de fixação | D1 | 5.5 mm |
| Espessura da pastilha | S | 4.76 mm |
| Formato e tamanho da pastilha | CUTINT_SIZESHAPE | CC1204 |
| ISO Cutting Tool Material | ISOMAT | Metal duro (WC) com cobertura |
| ISO nível de classificação de material Primário | TMC1 | K |
| ISO nível de classificação de material Todos | TMC1 | K |
| Número de arestas de corte | CEDC | 2 |
| Propriedade da aresta Wiper | WEP | Não |
| Quantidade de lados de um item da ferramenta ou item de corte | NSIDE | Face única |
| Raio do canto | RE | 0.79 mm |
| Sensor embutido | SEP | Não |
| Sentido | HAND | Neutro |
| Tipo de operação | CTPT | Pré-usinagem com exigência de acabamento |
Suportes que recebem esta pastilha · 139 no catálogo
R820E-BR22SCFC12A Cassete para CoroBore® BR30 Entrega imediata
391.68F-4-056 24 CC12 Cassete para Duobore™
391.68F-5-070 26 CC12 Cassete para Duobore™
391.68F-6-084 30 CC12 Cassete para Duobore™
391.68F-6-101 30 CC12 Cassete para Duobore™
391.68F-7-125 40 CC12 Cassete para Duobore™
391.68F-7-150 40 CC12 Cassete para Duobore™
570-SCLCL-40-12 Cabeça CoroTurn® 107 para torneamento
570-SCLCR-40-12 Cabeça CoroTurn® 107 para torneamento
820D-200CC12 Porta Ferramenta CoroBore® 820 XL para mandrilamento em desbaste
820D-250CC12 Porta Ferramenta CoroBore® 820 XL para mandrilamento em desbaste
820D-300CC12 Porta Ferramenta CoroBore® 820 XL para mandrilamento em desbaste
820L-200CC12F Porta Ferramenta CoroBore® 820 XL para mandrilamento em desbaste leve
820L-250CC12F Porta Ferramenta CoroBore® 820 XL para mandrilamento em desbaste leve
820L-300CC12F Porta Ferramenta CoroBore® 820 XL para mandrilamento em desbaste leve
A16T-SCLCL 4 Barra de mandrilar CoroTurn® 107 para torneamento
A16T-SCLCR 4 Barra de mandrilar CoroTurn® 107 para torneamento
A16T-SCLCR 4HP-R Barra de mandrilar CoroTurn® 107 para torneamento
A20T-SCLCL 4 Barra de mandrilar CoroTurn® 107 para torneamento
A20T-SCLCR 4 Barra de mandrilar CoroTurn® 107 para torneamento
A24T-SCLCL 4 Barra de mandrilar CoroTurn® 107 para torneamento
A24T-SCLCR 4 Barra de mandrilar CoroTurn® 107 para torneamento
A25T-SCLCL 12 Barra de mandrilar CoroTurn® 107 para torneamento
A25T-SCLCR 12 Barra de mandrilar CoroTurn® 107 para torneamento
A32T-SCLCL 12 Barra de mandrilar CoroTurn® 107 para torneamento
A32T-SCLCR 12 Barra de mandrilar CoroTurn® 107 para torneamento
A40T-SCLCL 12 Barra de mandrilar CoroTurn® 107 para torneamento
A40T-SCLCR 12 Barra de mandrilar CoroTurn® 107 para torneamento
BR10-110CC12F-C5 Porta Ferramenta para mandrilamento reverso em desbaste CoroBore® BR10
BR10-136CC12F-C6 Porta Ferramenta para mandrilamento reverso em desbaste CoroBore® BR10
BR10-170CC12F-C6 Porta Ferramenta para mandrilamento reverso em desbaste CoroBore® BR10
BR10-91CC12F-C5 Porta Ferramenta para mandrilamento reverso em desbaste CoroBore® BR10
BR10-EA-CC12F-00 Jogo de cassetes para CoroBore® BR10
BR10-FA-CC12F-00 Jogo de cassetes para CoroBore® BR10
BR10-GA-CC12F-00 Jogo de cassetes para CoroBore® BR10
BR10-HA-CC12F-00 Jogo de cassetes para CoroBore® BR10
BR20-116CC12F-C6 Porta Ferramenta para mandrilamento em desbaste com aresta dupla CoroBore® BR20 Recomendado
BR20-116CC12F-C8 Porta Ferramenta para mandrilamento em desbaste com aresta dupla CoroBore® BR20 Recomendado
BR20-150CC12F-C6 Porta Ferramenta para mandrilamento em desbaste com aresta dupla CoroBore® BR20 Recomendado
BR20-150CC12F-C8 Porta Ferramenta para mandrilamento em desbaste com aresta dupla CoroBore® BR20 Recomendado
BR20-71CC12F-C5 Porta Ferramenta para mandrilamento em desbaste com aresta dupla CoroBore® BR20 Recomendado
BR20-71CC12F-C6 Porta Ferramenta para mandrilamento em desbaste com aresta dupla CoroBore® BR20 Recomendado
BR20-90CC12F-C5 Porta Ferramenta para mandrilamento em desbaste com aresta dupla CoroBore® BR20 Recomendado
BR20-90CC12F-C6 Porta Ferramenta para mandrilamento em desbaste com aresta dupla CoroBore® BR20 Recomendado
BR20-EA-CC12F-18 Jogo de cassetes para CoroBore® BR20
BR20-EB-CC12F-18 Jogo de cassetes para CoroBore® BR20
BR20-FA-CC12F-20 Jogo de cassetes para CoroBore® BR20
BR20-FB-CC12F-20 Jogo de cassetes para CoroBore® BR20
BR20-GA-CC12F-22 Jogo de cassetes para CoroBore® BR20
BR20-GB-CC12F-22 Jogo de cassetes para CoroBore® BR20
BR20-HA-CC12F-22 Jogo de cassetes para CoroBore® BR20
BR20-HB-CC12F-22 Jogo de cassetes para CoroBore® BR20
BR20D-116CC12F-C6M Porta Ferramenta para mandrilamento em desbaste com aresta dupla CoroBore® BR20 com mecanismo antivi
BR20D-116CC12F-C6S Porta Ferramenta para mandrilamento em desbaste com aresta dupla CoroBore® BR20 com mecanismo antivi
BR20D-116CC12F-C8M Porta Ferramenta para mandrilamento em desbaste com aresta dupla CoroBore® BR20 com mecanismo antivi
BR20D-116CC12F-C8S Porta Ferramenta para mandrilamento em desbaste com aresta dupla CoroBore® BR20 com mecanismo antivi
BR20D-150CC12F-C6S Porta Ferramenta para mandrilamento em desbaste com aresta dupla CoroBore® BR20 com mecanismo antivi
BR20D-150CC12F-C8M Porta Ferramenta para mandrilamento em desbaste com aresta dupla CoroBore® BR20 com mecanismo antivi
BR20D-150CC12F-C8S Porta Ferramenta para mandrilamento em desbaste com aresta dupla CoroBore® BR20 com mecanismo antivi
BR20D-71CC12F-C5M Porta Ferramenta para mandrilamento em desbaste com aresta dupla CoroBore® BR20 com mecanismo antivi
BR20D-71CC12F-C5S Porta Ferramenta para mandrilamento em desbaste com aresta dupla CoroBore® BR20 com mecanismo antivi
BR20D-71CC12F-C6M Porta Ferramenta para mandrilamento em desbaste com aresta dupla CoroBore® BR20 com mecanismo antivi
BR20D-90CC12F-C5S Porta Ferramenta para mandrilamento em desbaste com aresta dupla CoroBore® BR20 com mecanismo antivi
BR20D-90CC12F-C6M Porta Ferramenta para mandrilamento em desbaste com aresta dupla CoroBore® BR20 com mecanismo antivi
BR20D-90CC12F-C8M Porta Ferramenta para mandrilamento em desbaste com aresta dupla CoroBore® BR20 com mecanismo antivi
BR30-107CC12F-C6 Porta Ferramenta para mandrilamento em desbaste com aresta tripla CoroBore® BR30
BR30-107CC12F-C8 Porta Ferramenta para mandrilamento em desbaste com aresta tripla CoroBore® BR30
BR30-122CC12F-C8 Porta Ferramenta para mandrilamento em desbaste com aresta tripla CoroBore® BR30
BR30-137CC12F-C8 Porta Ferramenta para mandrilamento em desbaste com aresta tripla CoroBore® BR30
BR30-152CC12F-C8 Porta Ferramenta para mandrilamento em desbaste com aresta tripla CoroBore® BR30
BR30-167CC12F-C8 Porta Ferramenta para mandrilamento em desbaste com aresta tripla CoroBore® BR30
BR30-191CC12F-C8 Porta Ferramenta para mandrilamento em desbaste com aresta tripla CoroBore® BR30
BR30-214CC12F-C8 Porta Ferramenta para mandrilamento em desbaste com aresta tripla CoroBore® BR30
BR30-70CC12F-C5 Porta Ferramenta para mandrilamento em desbaste com aresta tripla CoroBore® BR30
BR30-70CC12F-C6 Porta Ferramenta para mandrilamento em desbaste com aresta tripla CoroBore® BR30
BR30-79CC12F-C5 Porta Ferramenta para mandrilamento em desbaste com aresta tripla CoroBore® BR30
BR30-79CC12F-C6 Porta Ferramenta para mandrilamento em desbaste com aresta tripla CoroBore® BR30
BR30-87CC12F-C5 Porta Ferramenta para mandrilamento em desbaste com aresta tripla CoroBore® BR30
BR30-87CC12F-C6 Porta Ferramenta para mandrilamento em desbaste com aresta tripla CoroBore® BR30
BR30-97CC12F-C6 Porta Ferramenta para mandrilamento em desbaste com aresta tripla CoroBore® BR30
BR30-97CC12F-C8 Porta Ferramenta para mandrilamento em desbaste com aresta tripla CoroBore® BR30
C3-SCLCL-22040-12 Unidade de corte CoroTurn® 107 para torneamento
C3-SCLCR-17090-12 Unidade de corte CoroTurn® 107 para torneamento
C3-SCLCR-22040-12 Unidade de corte CoroTurn® 107 para torneamento
C3-SCLCR-22096-12 Unidade de corte CoroTurn® 107 para torneamento
C4-SCLCL-17090-12HP Unidade de corte CoroTurn® 107 para torneamento
C4-SCLCL-27050-12 Unidade de corte CoroTurn® 107 para torneamento
C4-SCLCL-27050-12C1 Unidade de corte CoroTurn® 107 para torneamento Recomendado
C4-SCLCR-17090-12HP Unidade de corte CoroTurn® 107 para torneamento
C4-SCLCR-22110-12 Unidade de corte CoroTurn® 107 para torneamento
C4-SCLCR-27050-12 Unidade de corte CoroTurn® 107 para torneamento
C4-SCLCR-27050-12C1 Unidade de corte CoroTurn® 107 para torneamento Recomendado
C5-SCLCL-17090-12HP Unidade de corte CoroTurn® 107 para torneamento
C5-SCLCL-22110-12 Unidade de corte CoroTurn® 107 para torneamento
C5-SCLCL-27140-12 Unidade de corte CoroTurn® 107 para torneamento
C5-SCLCL-35060-12 Unidade de corte CoroTurn® 107 para torneamento
C5-SCLCL-35060-12C1 Unidade de corte CoroTurn® 107 para torneamento Recomendado
C5-SCLCR-17090-12HP Unidade de corte CoroTurn® 107 para torneamento
C5-SCLCR-22110-12 Unidade de corte CoroTurn® 107 para torneamento
C5-SCLCR-27140-12 Unidade de corte CoroTurn® 107 para torneamento
C5-SCLCR-35060-12 Unidade de corte CoroTurn® 107 para torneamento
C5-SCLCR-35060-12C1 Unidade de corte CoroTurn® 107 para torneamento Recomendado
C5-SCLCR-35100-12 Unidade de corte CoroTurn® 107 para torneamento
C6-SCLCL-45065-12 Unidade de corte CoroTurn® 107 para torneamento

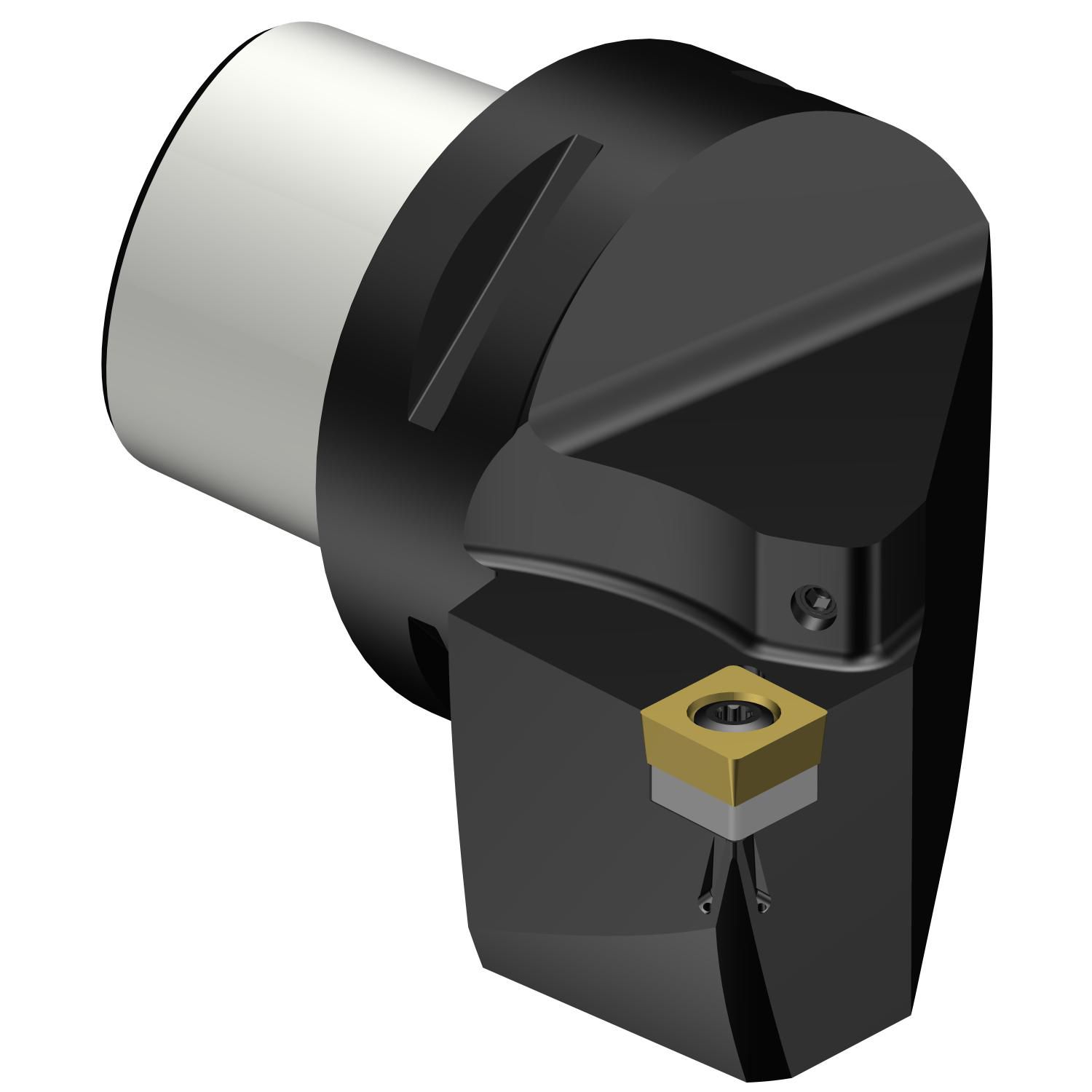

C6-SCLCL-45065-12C CoroTurn® 107, unidade de corte para torneamento
C6-SCLCL-45065-12C1 Unidade de corte CoroTurn® 107 para torneamento Recomendado
C6-SCLCR-45065-12 Unidade de corte CoroTurn® 107 para torneamento

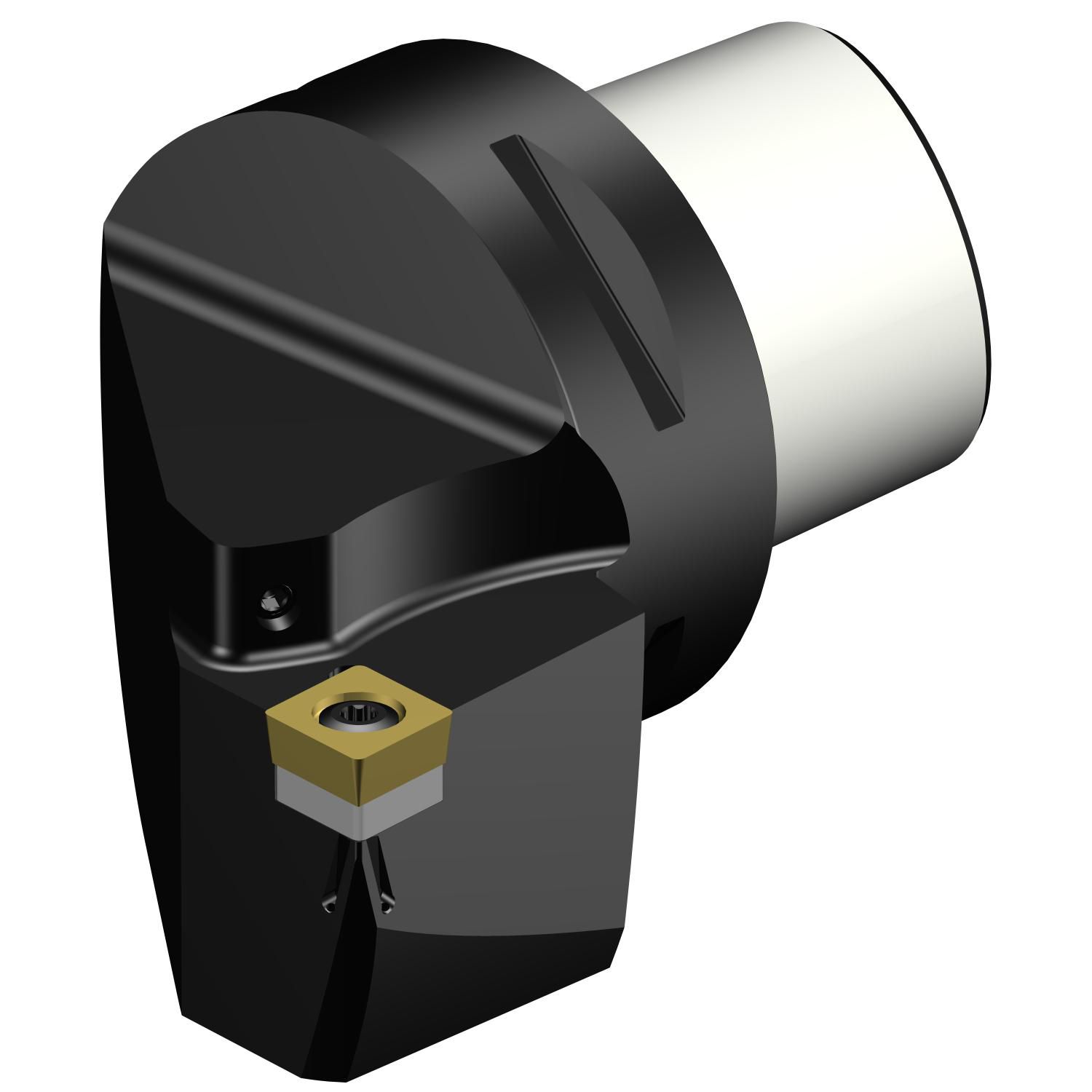

C6-SCLCR-45065-12C CoroTurn® 107, unidade de corte para torneamento
C6-SCLCR-45065-12C1 Unidade de corte CoroTurn® 107 para torneamento Recomendado

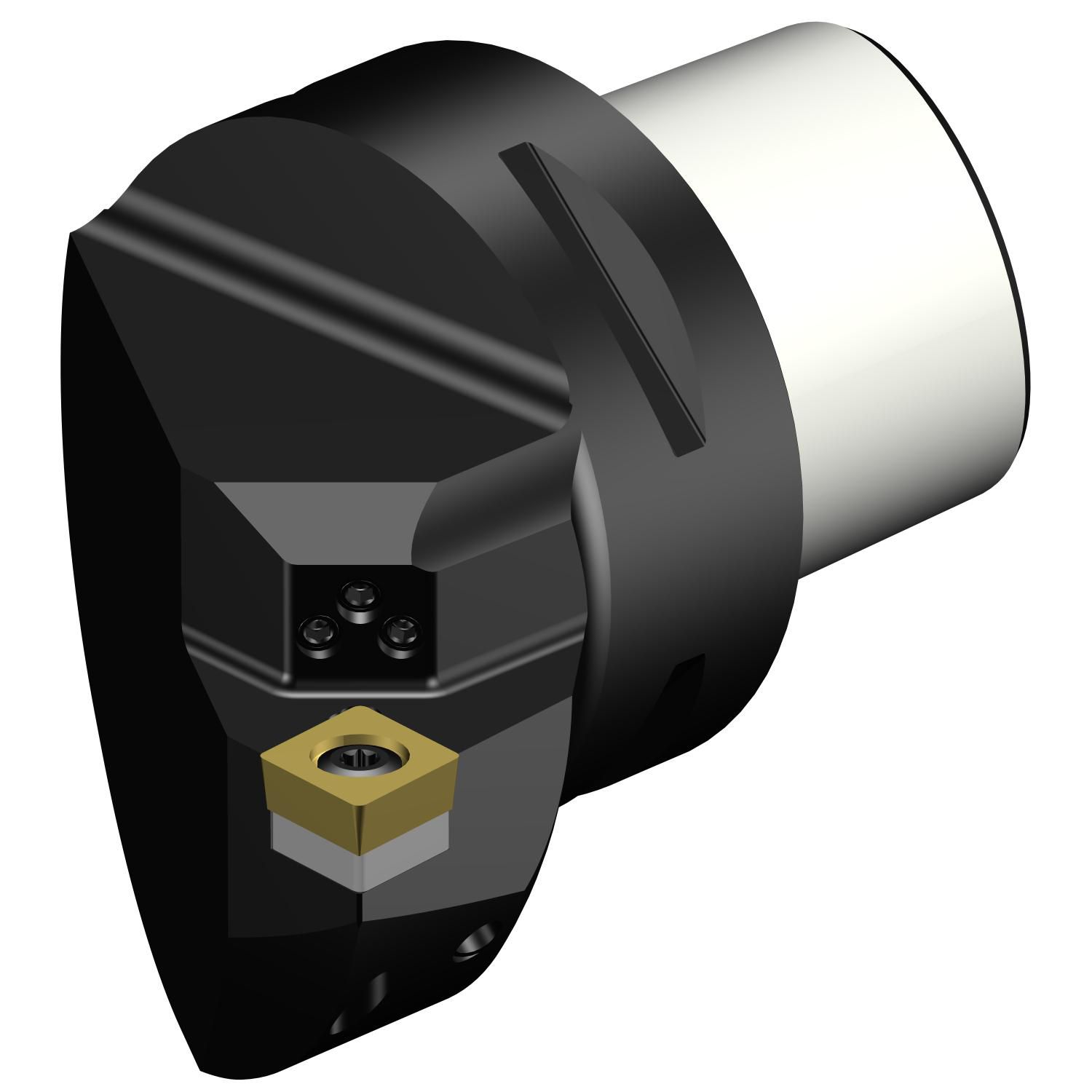

C6-SCLCR-45065-12HPA CoroTurn® 107, unidade de corte para torneamento
C6-SCMCN-00090-12 Unidade de corte CoroTurn® 107 para torneamento
M-40C6-39018C12D11 Porta Ferramenta multifuncional CoroPlex™ MT para torneamento e fresamento
R820C-BR18SCFC12B Cassete para CoroBore® BR30
R820D-AR18SCFC12A Cassete para CoroBore® BR30
R820D-BR18SCFC12A Cassete para CoroBore® BR30
R820E-AR22SCFC12A Cassete para CoroBore® BR30
R820F-AR24SCFC12A Cassete para CoroBore® BR30
R820F-BR24SCFC12A Cassete para CoroBore® BR30
R820G-AR24SCFC12A Cassete para CoroBore® BR30
R820G-BR24SCFC12A Cassete para CoroBore® BR30
R820H-AR26SCFC12A Cassete para CoroBore® BR30
R820H-BR26SCFC12A Cassete para CoroBore® BR30
R820I-AR26SCFC12A Cassete para CoroBore® BR30
R820I-AR26SCLC12A Cassete para CoroBore® 820
R820I-BR26SCFC12A Cassete para CoroBore® BR30
R820I-BR26SCLC12A Cassete para CoroBore® 820
S12-R820XLR40SCFC12 Cápsula para CoroBore® XL
SCFCR12CBX12 Cápsula para CoroBore® XL para mandrilamento
SCFCR12CDX12 Cápsula para CoroBore® XL para mandrilamento
SCLCL 16 4D Porta Ferramenta convencional CoroTurn® 107 para torneamento
SCLCL 20 4D Porta Ferramenta convencional CoroTurn® 107 para torneamento
SCLCL 2020K 12 Porta Ferramenta convencional CoroTurn® 107 para torneamento
SCLCL 2525M 12 Porta Ferramenta convencional CoroTurn® 107 para torneamento
SCLCR 16 4D Porta Ferramenta convencional CoroTurn® 107 para torneamento
SCLCR 20 4D Porta Ferramenta convencional CoroTurn® 107 para torneamento
SCLCR 2020K 12 Porta Ferramenta convencional CoroTurn® 107 para torneamento
SCLCR 2525M12 Porta Ferramenta convencional CoroTurn® 107 para torneamento
SL-SCLCL-40-12HP Cabeça CoroTurn® 107 para torneamento
SL-SCLCR-40-12HP Cabeça CoroTurn® 107 para torneamento Nada com esse termo. Tente só o início do código.
Mesmo formato e tamanho — outras classes e geometrias.
CCMT 12 04 08-MM 1125 Pastilha CoroTurn® 107 para torneamento Recomendado
CCMT 12 04 12-MM 1125 Pastilha CoroTurn® 107 para torneamento Recomendado
CCMT 12 04 04-KM 3210 Pastilha CoroTurn® 107 para torneamento Recomendado
CCMT 12 04 04-KM 3225 Pastilha CoroTurn® 107 para torneamento Recomendado
CCMT 12 04 04-MF 1115 Pastilha CoroTurn® 107 para torneamento Recomendado
CCMT 12 04 04-MF 1125 Pastilha CoroTurn® 107 para torneamento Recomendado
CCMT 12 04 04-MF 2015 Pastilha CoroTurn® 107 para torneamento Recomendado
CCMT 12 04 04-MF 2025 Pastilha CoroTurn® 107 para torneamento Recomendado
CCMT 12 04 04-MF 2220 Pastilha CoroTurn® 107 para torneamento Recomendado
CCMT 12 04 04-MM 1105 Pastilha CoroTurn® 107 para torneamento Recomendado
CCMT 12 04 04-MM 1115 Pastilha CoroTurn® 107 para torneamento Recomendado
CCMT 12 04 04-MM 1125 Pastilha CoroTurn® 107 para torneamento Recomendado Últimos produtos visitados
Dados técnicos, imagens e modelos CAD: Sandvik Coromant.
Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
