SCFCR12CBX12

Ferramentas · Indexable boring cartridge

SCFCR12CBX12

Cápsula para CoroBore® XL para mandrilamento

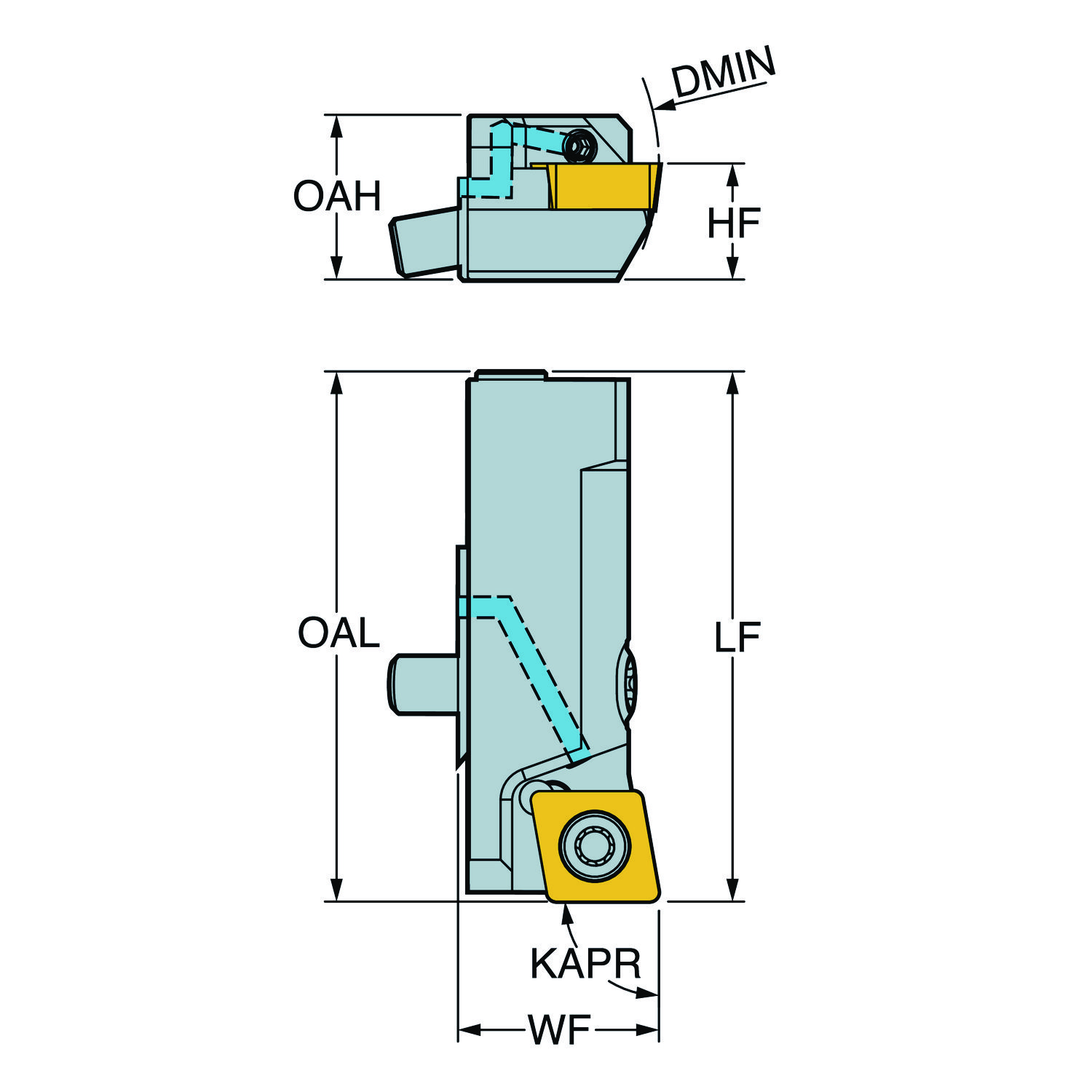

Ferramenta acoplada · comprimento funcional 50 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Dados principais

Código ISO
SCFCR12CBX12
Código compactado
SCFCR12CBX12
Material ID
7213306
Família
Ferramentas
Tipo
Indexable boring cartridge
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário (kg)
88.0 Gram
EAN
7323221636067
NCM
846693
UNSPSC
23231001
eCl@ss 13
21181590
Origem
DE
Lançamento
19/02/2017
CoroPak de lançamento
17.1

Arquivos CAD

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Altura total OAH 16.2 mm
ângulo da aresta de corte da ferramenta KAPR 90
Código do tipo de fixação MTP clamp with screw through hole
Código para tipo entrada da refrigeração CNSC radial entry
Comprimento funcional LF 50 mm
Diâmetro mínimo do furo DMIN 50 mm
Direção da interface de adaptação da máquina ADINTMS Boring Cartridge (CB style) -right hand: 12CB
Insert included angle EPSR 80
Largura funcional WF 19 mm
Largura total OAW 19 mm
Parte 2 dos identificadores da interface da pastilha CUTINT_MASTER CCMT 120408
Pressão de refrigeração CP 70 mm
Sensor embedded property SEP Não
Sentido HAND Direita
Torque TQ 3 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
