391.68F-6-101 30 CC12 — Foto do produto

Foto do produto

Ferramentas · Cartucho de mandrilar intercambiável

391.68F-6-101 30 CC12

Cassete para Duobore™

Ferramenta acoplada · comprimento funcional 30 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e pacote GTC para importar no CAM. Cotação com a engenharia da Hailtools.

Ciclo de vida: Em descontinuação

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Dados principais

Código ISO
391.68F-6-101 30 CC12
Código compactado
391.68F-6-10130CC12
Material ID
6415761
Família
Ferramentas
Tipo
Cartucho de mandrilar intercambiável
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário
245,4 g
EAN
26415761
NCM
846693
UNSPSC
23231001
eCl@ss 13
21181590
Origem
DE
Lançamento
24/09/2013
CoroPak de lançamento
13.2

Arquivos CAD

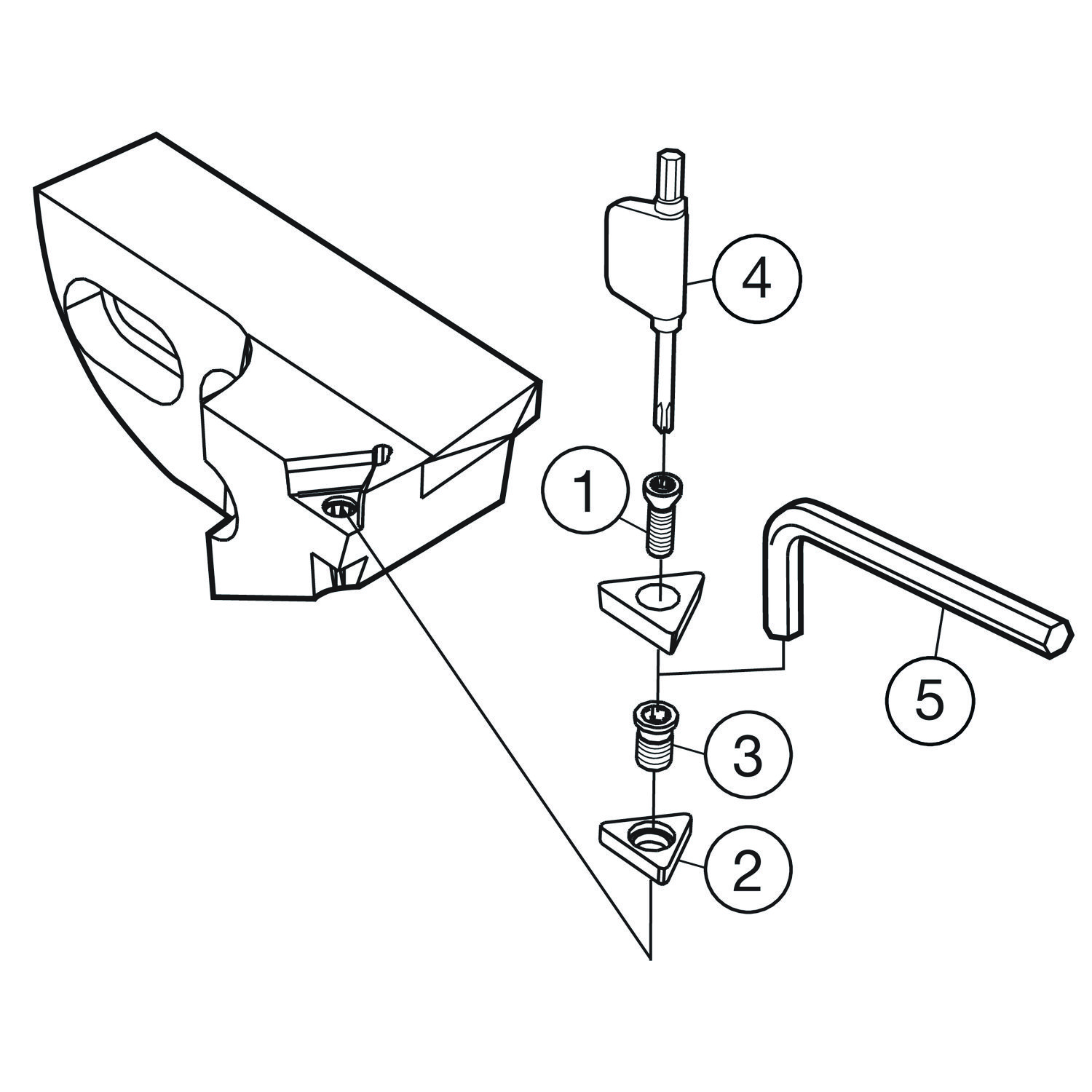

Itens inclusos

  • 1 × 5513 020-18 Parafuso da pastilha
  • 1 × 5322 232-02 Calço
  • 1 × 5512 090-03 Parafuso do calço

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Documentos

Ver em realidade aumentada: em breve.

Dados de corte

A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item Pedir à engenharia no WhatsApp

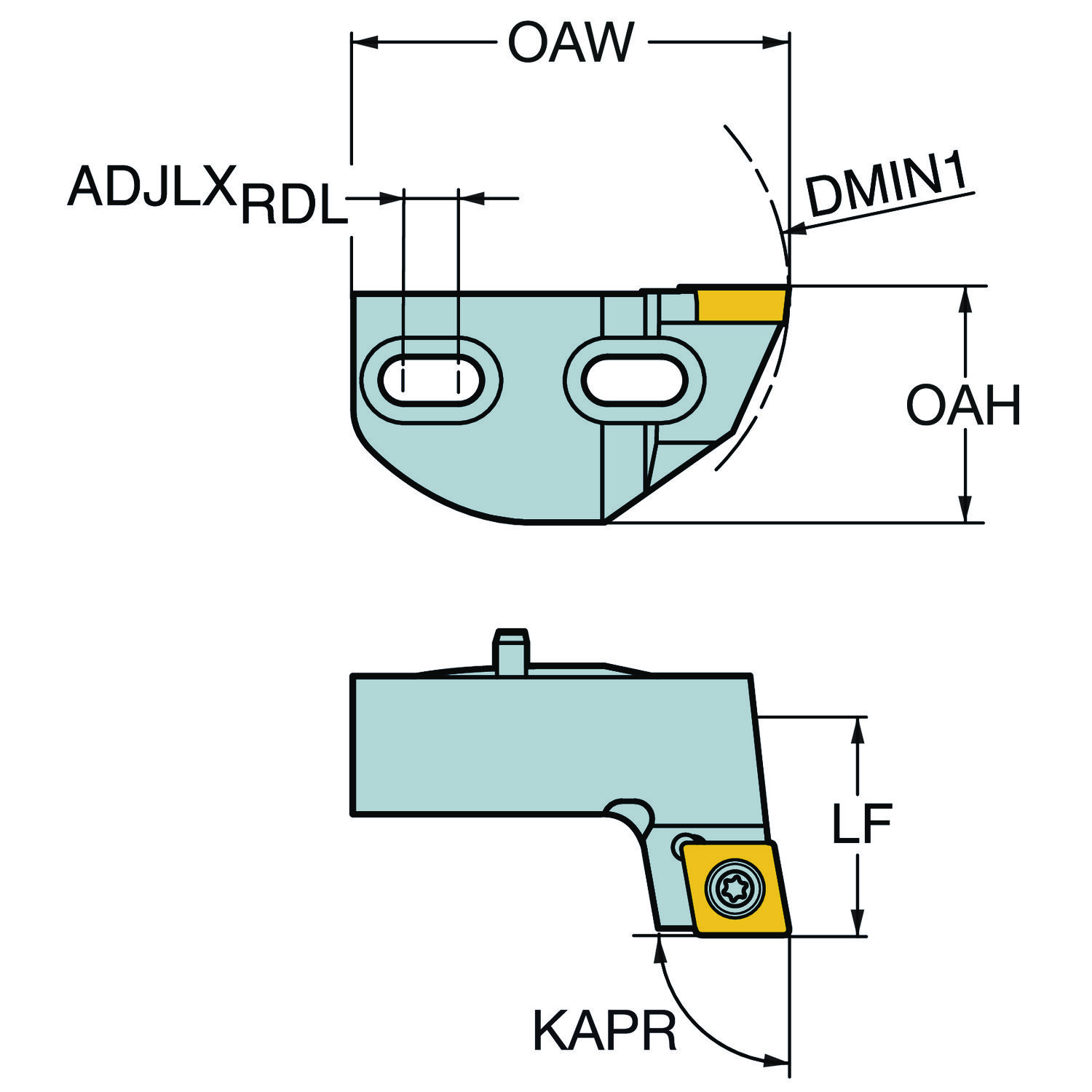

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Altura total OAH 32.2 mm
Ângulo da aresta de corte da ferramenta KAPR 90
Ângulo da ponta da pastilha EPSR 80
Ângulo de folga principal AN 7
Código do material do corpo BMC Aço
Código do tipo de fixação MTP Fixação com parafuso pelo furo
Código para tipo entrada da refrigeração CNSC Sem entrada de refrigerante
Comprimento funcional LF 30 mm
Comprimento total OAL 41.5 mm
Diâmetro mínimo do furo DMIN 83 mm
Direção da interface de adaptação da máquina ADINTMS Duobore corrediça — tamanho 6
Identificação da pastilha padrão MIID CCMT 432
Largura funcional WF 24 mm
Largura total OAW 69 mm
Número de pastilhas CICT 1
Parte 2 dos identificadores da interface da pastilha CUTINT_MASTER CCMT 120408
Sensor embutido SEP Não
Sentido HAND Direita
Torque TQ 3.9 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
