Adaptação · Adaptador para cabeçote de mandrilar

S12-R820XL2SL40-018

Cartucho CoroBore(R) XL para CoroTurn(R) SL

Item de adaptação de ferramentas de mandrilar. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Dados principais

Código ISO
S12-R820XL2SL40-018
Código compactado
S12-R820XL2SL40-018
Material ID
8320659
Família
Adaptação
Tipo
Adaptador para cabeçote de mandrilar
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário
0,45 kg
EAN
7323227064123
NCM
846693
UNSPSC
23241601
eCl@ss 13
21181290
Origem
IN
Lançamento
30/12/2024
CoroPak de lançamento
25.1

Arquivos CAD

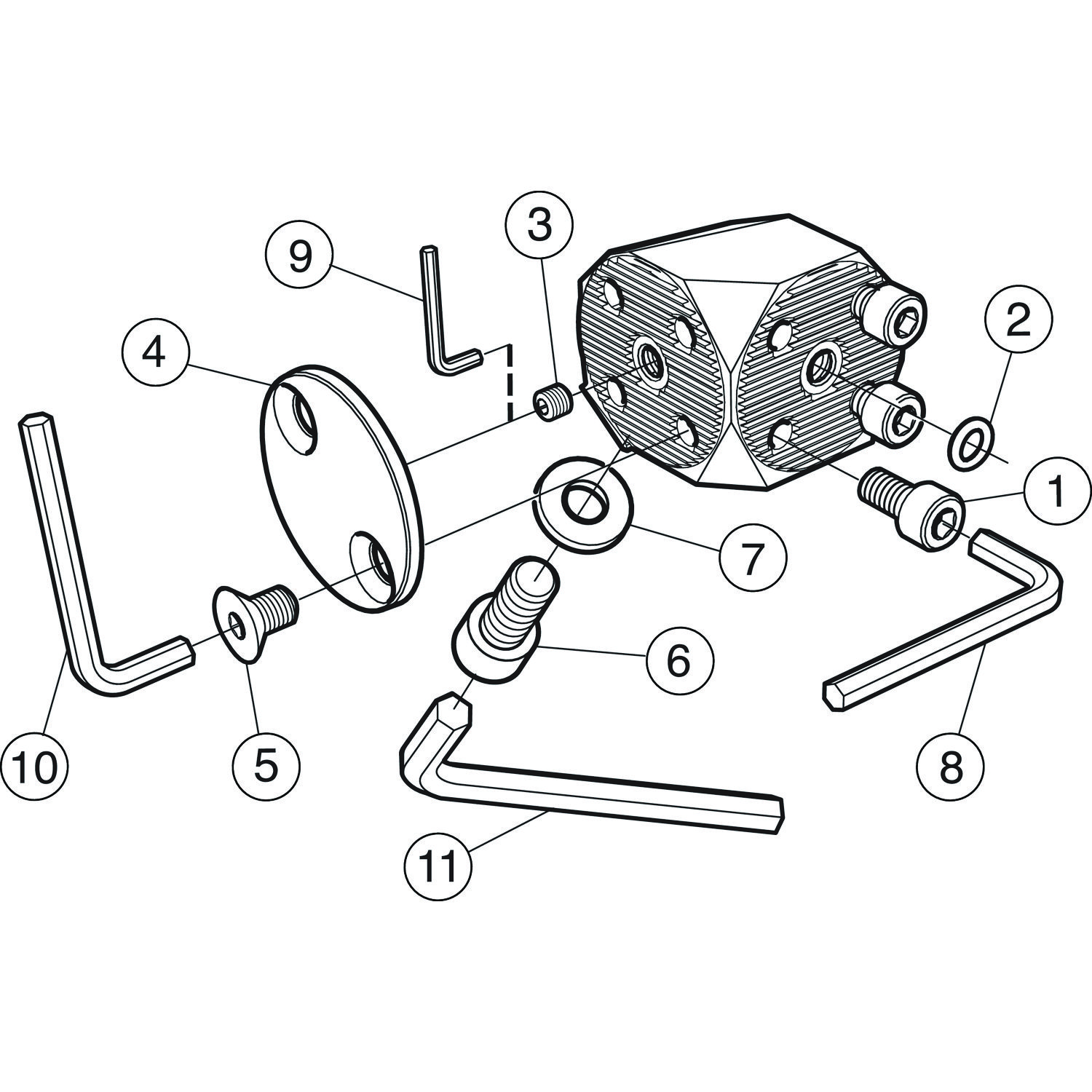

Itens inclusos

  • 4 × 3212 010-358 Parafuso
  • 2 × 3671 010-113 Anel O-ring
  • 1 × 3214 010-304 Parafuso de refrigeração
  • 1 × 5549 051-03 Tampa
  • 2 × 3213 010-357 Parafuso
  • 1 × 3212 010-461 Parafuso
  • 1 × 3846 010-069 Mola prato

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Documentos

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

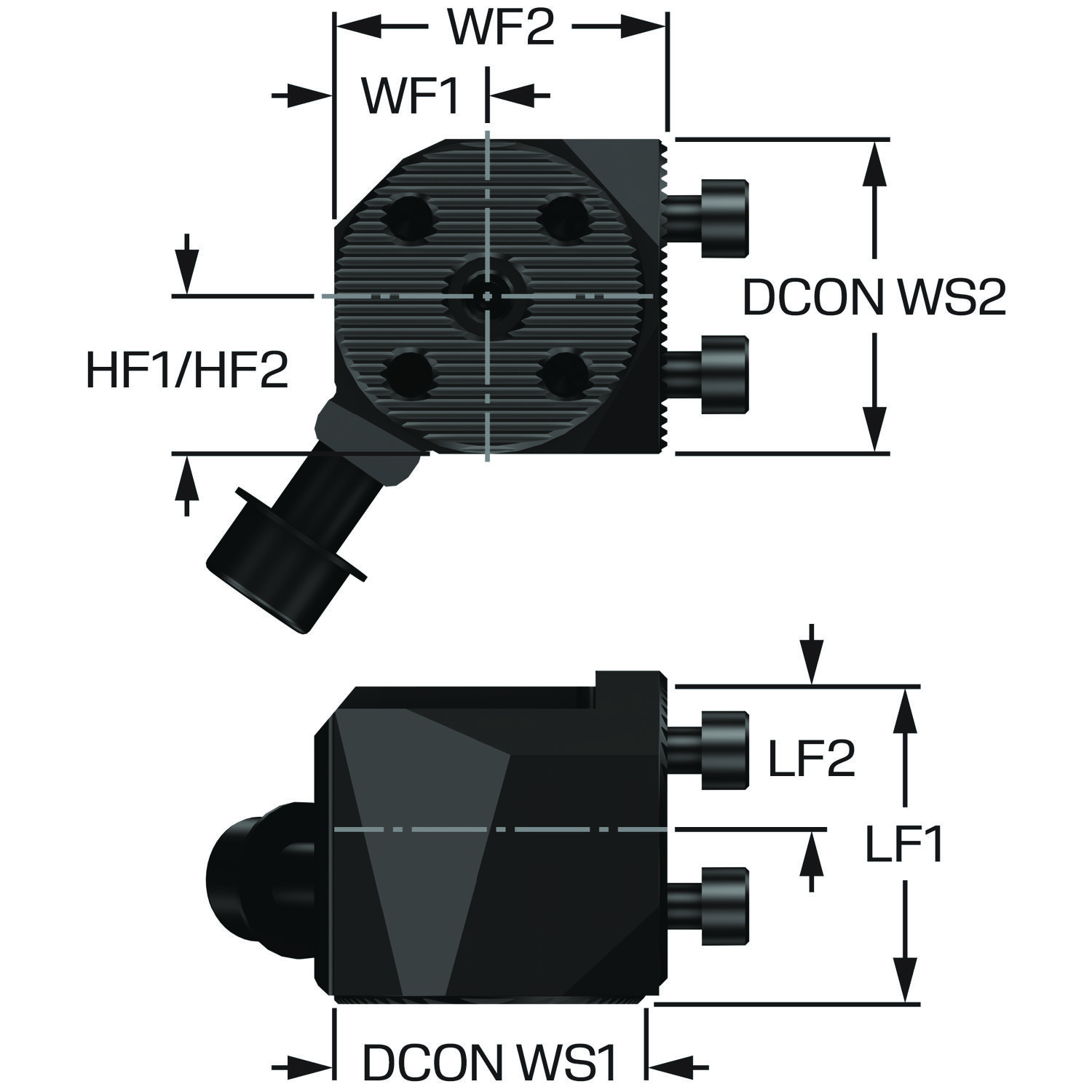

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Altura funcional HF_1 20 mm
Altura funcional HF_2 20 mm
Código do material do corpo BMC Aço
Código para tipo entrada da refrigeração CNSC Entrada radial
Comprimento funcional LF_1 40 mm
Comprimento funcional LF_2 18 mm
Comprimento total OAL 42.3 mm
Direção da interface de adaptação da máquina ADINTMS CoroBore 820 XL cartucho — tamanho S12
Direção de interface de adaptação da peça ADINTWS_1 SL (parafuso montado) -reto — tamanho 40
Direção de interface de adaptação da peça ADINTWS_2 SL (parafuso montado) -angular — tamanho 40
Largura funcional WF_1 19.5 mm
Largura funcional WF_2 42 mm
Pressão de refrigeração CP 70 mm
Sensor embutido SEP Não
Sentido HAND Direita

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
