Adaptação · Adaptador para cabeçote de mandrilar

A34-R826C-E024HP

Cabeça de mandrilamento de precisão CoroBore® 826

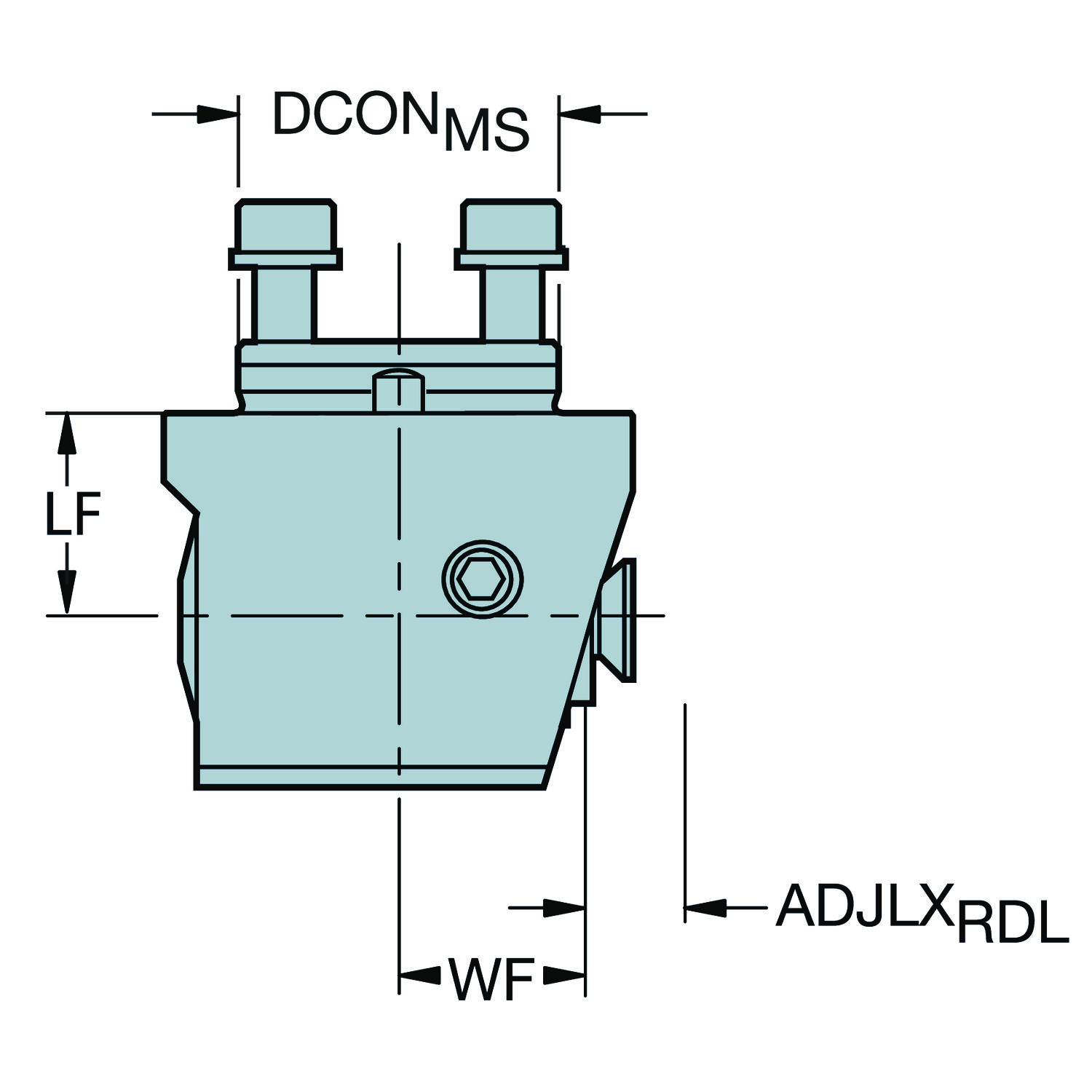

Item de adaptação de ferramentas de mandrilar. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e pacote GTC para importar no CAM. Cotação com a engenharia da Hailtools.

Ciclo de vida: Liberado

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Dados principais

Código ISO
A34-R826C-E024HP
Código compactado
A34-R826C-E024HP
Material ID
6873090
Família
Adaptação
Tipo
Adaptador para cabeçote de mandrilar
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário
650 g
EAN
7323220291175
NCM
846610
UNSPSC
23241601
eCl@ss 13
21181290
Origem
DE
Lançamento
23/09/2015
CoroPak de lançamento
15.2

Arquivos CAD

Itens inclusos

  • 1 × 5513 010-08 Parafuso da pastilha
  • 1 × 3214 011-405 Parafuso de fixação
  • 2 × 3212 010-360 Parafuso
  • 2 × 3411 010-064 Arruela
  • 1 × 3671 010-016 Anel O-ring

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Documentos

Ver em realidade aumentada: em breve.

Dados de corte

A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Altura funcional HF_1 0 mm
Altura total OAH 50 mm
Código do material do corpo BMC Aço
Código para tipo entrada da refrigeração CNSC Entrada axial concêntrica
Comprimento funcional LF_1 24 mm
Comprimento total OAL 51 mm
Direção da interface de adaptação da máquina ADINTMS CoroBore 825 — tamanho A34
Direção de interface de adaptação da peça ADINTWS_1 CoroBore 826 — tamanho C
Largura funcional WF_1 21 mm
Largura total OAW 50 mm
Limite máximo de ajuste ADJLX 0.65 mm
Peso do item WT 0.65 kg
Pressão de refrigeração CP 70 bar
Pressão de refrigeração CP 70 mm
Sensor embutido SEP Não
Sentido HAND Direita

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
