Adaptação · Adaptador de ligação para mandrilamento
S24-R825XLA34-012
Cassete para CoroBore® XL
Item de adaptação de ferramentas de mandrilar · comprimento funcional 12 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e pacote GTC para importar no CAM. Cotação com a engenharia da Hailtools.
Ciclo de vida: Liberado
Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.
Preço, prazo e condição para a sua quantidade, direto no seu WhatsApp. Leva menos de um minuto.
Sandvik Coromant, SCHUNK, Blaser Swisslube e Blum-Novotest só podemos vender nos estados onde somos autorizados. Dormer e demais itens, para todo o Brasil. O pedido segue e a equipe indica a opção para o seu estado.
A equipe da Hailtools responde no seu WhatsApp em horário comercial. Se preferir adiantar, chame agora:
Continuar no WhatsAppCliente Hailtools? Entre para ver o seu preço
Material deste produto
Catálogos, folders, apresentações, casos práticos e vídeos selecionados para S24-R825XLA34-012.
Casos práticos da Hailtools
CoroChuck® 930Caso prático da Hailtools · Fixação de ferramenta · com vídeo · mesma operação
EasyFix®Caso prático da Hailtools · Fixação de ferramenta · com vídeo · mesma operação
Coromant EHCaso prático da Hailtools · Fixação de ferramenta · com vídeo · mesma operaçãoVídeos
Forças no Fuso com Coromant Capto Sandvik CoromantSandvik Coromant · YouTube · mesma operação
BT30 -- Coromant Capto for boring -- ISO N materialsSandvik Coromant · YouTube · mesma operação
BT30 -- Coromant Capto for boring -- ISO P materialsSandvik Coromant · YouTube · mesma operaçãoBiblioteca técnica · Todos os catálogos · Videoteca · Casos práticos
Dados principais
- Código ISO
- S24-R825XLA34-012
- Código compactado
- S24-R825XLA34-012
- Material ID
- 5924294
- Família
- Adaptação
- Tipo
- Adaptador de ligação para mandrilamento
- Quantidade por embalagem
- 1
- Quantidade mínima
- 1
- Peso unitário
- 1,102 kg
- EAN
- 25924294
- NCM
- 846693
- UNSPSC
- 23241601
- eCl@ss 13
- 21181290
- Origem
- DE
- Lançamento
- 25/09/2010
- CoroPak de lançamento
- 10.2
Arquivos CAD
- STP detalhado 75879436.stp
- DXF 2D 75879435.dxf
- Pacote GTC ZIP, para importar a ferramenta no CAM
- Dados básicos da ferramenta ISO 13399, formato P21

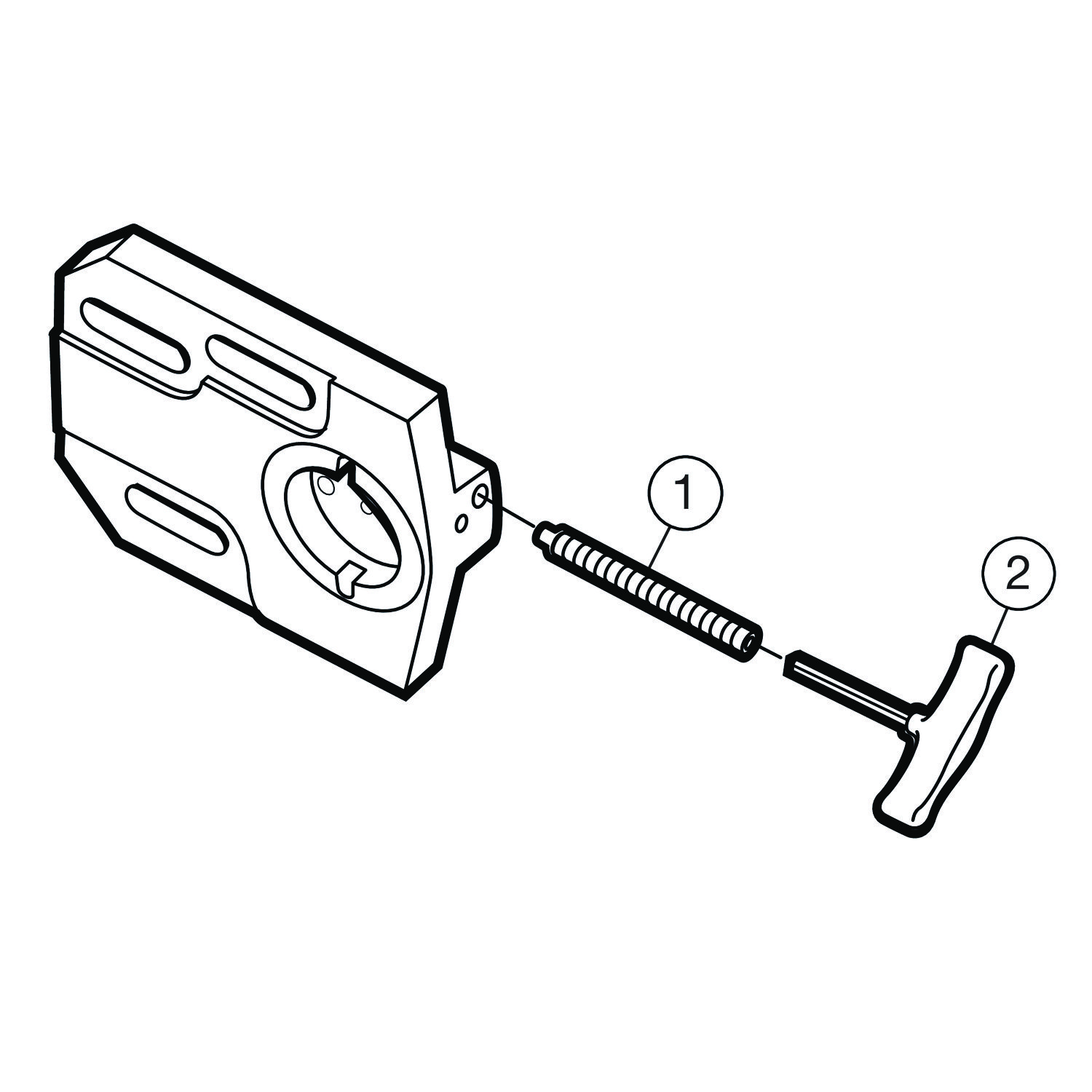

Itens inclusos
- 1 × 3214 020-368 Parafuso
Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.
Documentos
- Instruções de manuseio Documento oficial Sandvik Coromant · PDF · atualizado em 24/09/2026
- Instruções de manuseio Documento oficial Sandvik Coromant · PDF · atualizado em 06/10/2026
- Instruções de manuseio Documento oficial Sandvik Coromant · PDF · atualizado em 06/10/2026
Ver em realidade aumentada: em breve.
Dados de corte
A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item Pedir à engenharia no WhatsApp

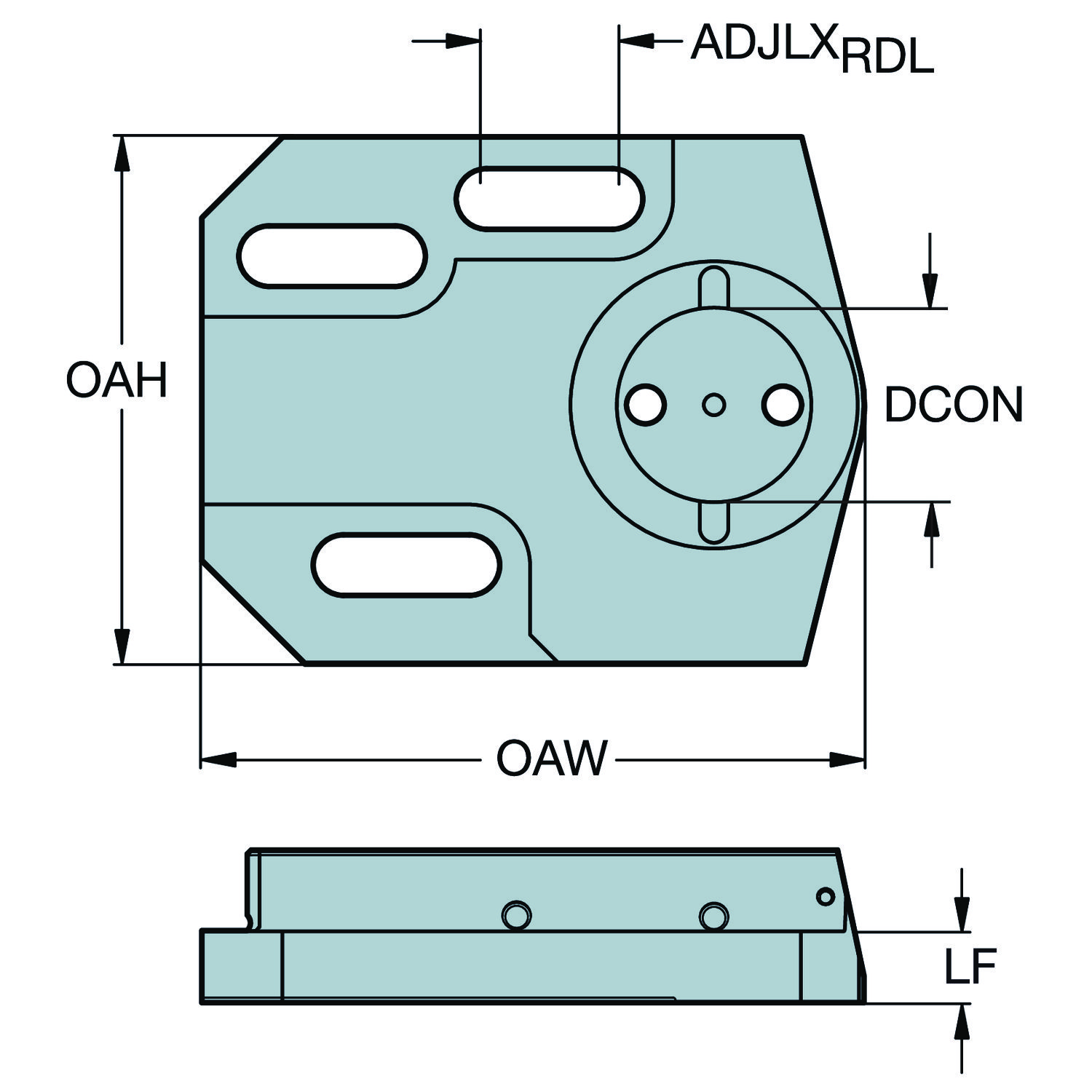

Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Altura total | OAH | 92 mm |
| Ângulo do corpo da ferramenta em relação à peça | BAWS | 0 |
| Código do material do corpo | BMC | Aço |
| Comprimento funcional | LF | 12 mm |
| Direção da interface de adaptação da máquina | ADINTMS | CoroBore XL corrediça — tamanho S24R |
| Direção de interface de adaptação da peça | ADINTWS | CoroBore 825 — tamanho A34 |
| Largura funcional | WF | 17.75 mm |
| Largura total | OAW | 115.55 mm |
| Sensor embutido | SEP | Não |
Ferramentas e adaptadores que se montam neste item, do lado da peça: mesmo acoplamento e mesmo tamanho. · 4 no catálogo
A34-R825C-E 017 A Cabeça de mandrilamento de precisão CoroBore® 825
A34-R825SL32 022 Cabeça CoroBore® 825 com interface CoroTurn® SL
A34-R826C-E 017 Cabeça de mandrilamento de precisão CoroBore® 826
A34-R826C-E024HP Cabeça de mandrilamento de precisão CoroBore® 826 Nada com esse termo. Tente só o início do código.
Parafusos, chaves, calços e grampos desta ferramenta: os que já vêm com ela e os de reposição, vendidos à parte. Quem tem página no catálogo abre com um clique.
Mesmo tipo de ferramenta.
A35-RXLS24-A 060A Extensão de braço CoroBore® XL
S14-R820XL-25A-017 Cassete para CoroBore® XL
S14-R820XL-25A-X17 Cassete para CoroBore® XL
S17-R820XL-40A-018 Cassete para CoroBore® XL
S17-R820XL-40A-X18 Cassete para CoroBore® XL
S17-R820XLC4QC-080 Cassete para CoroBore® XL
S17-R820XLS12-012 Adaptador para CoroBore® XL
S17-R820XLS12-012A Cassete para CoroBore® XL
S17-R825XLA34-020 Cassete para CoroBore® XL Últimos produtos visitados
