Adaptação · Adaptador de ligação para mandrilamento
S17-R825XLA34-020
Cassete para CoroBore® XL
Item de adaptação de ferramentas de mandrilar · comprimento funcional 20 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e pacote GTC para importar no CAM. Cotação com a engenharia da Hailtools.
Ciclo de vida: Liberado
Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.
Preço, prazo e condição para a sua quantidade, direto no seu WhatsApp. Leva menos de um minuto.
Sandvik Coromant, SCHUNK, Blaser Swisslube e Blum-Novotest só podemos vender nos estados onde somos autorizados. Dormer e demais itens, para todo o Brasil. O pedido segue e a equipe indica a opção para o seu estado.
A equipe da Hailtools responde no seu WhatsApp em horário comercial. Se preferir adiantar, chame agora:
Continuar no WhatsAppCliente Hailtools? Entre para ver o seu preço
Material deste produto
Catálogos, folders, apresentações, casos práticos e vídeos selecionados para S17-R825XLA34-020.
Casos práticos da Hailtools
CoroChuck® 930Caso prático da Hailtools · Fixação de ferramenta · com vídeo · mesma operação
EasyFix®Caso prático da Hailtools · Fixação de ferramenta · com vídeo · mesma operação
Coromant EHCaso prático da Hailtools · Fixação de ferramenta · com vídeo · mesma operaçãoVídeos
Forças no Fuso com Coromant Capto Sandvik CoromantSandvik Coromant · YouTube · mesma operação
BT30 -- Coromant Capto for boring -- ISO N materialsSandvik Coromant · YouTube · mesma operação
BT30 -- Coromant Capto for boring -- ISO P materialsSandvik Coromant · YouTube · mesma operaçãoBiblioteca técnica · Todos os catálogos · Videoteca · Casos práticos
Dados principais
- Código ISO
- S17-R825XLA34-020
- Código compactado
- S17-R825XLA34-020
- Material ID
- 6352043
- Família
- Adaptação
- Tipo
- Adaptador de ligação para mandrilamento
- Quantidade por embalagem
- 1
- Quantidade mínima
- 1
- Peso unitário
- 289,6 g
- EAN
- 26352043
- NCM
- 846693
- UNSPSC
- 23241601
- eCl@ss 13
- 21181290
- Origem
- DE
- Lançamento
- 23/02/2013
- CoroPak de lançamento
- 13.1
Arquivos CAD
- STP detalhado 77280266.stp
- DXF 2D 77280265.dxf
- Pacote GTC ZIP, para importar a ferramenta no CAM
- Dados básicos da ferramenta ISO 13399, formato P21
Documentos
- Instruções de manuseio Documento oficial Sandvik Coromant · PDF · atualizado em 24/09/2026
- Instruções de manuseio Documento oficial Sandvik Coromant · PDF · atualizado em 06/10/2026
- Instruções de manuseio Documento oficial Sandvik Coromant · PDF · atualizado em 06/10/2026
Ver em realidade aumentada: em breve.
Dados de corte
A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item Pedir à engenharia no WhatsApp

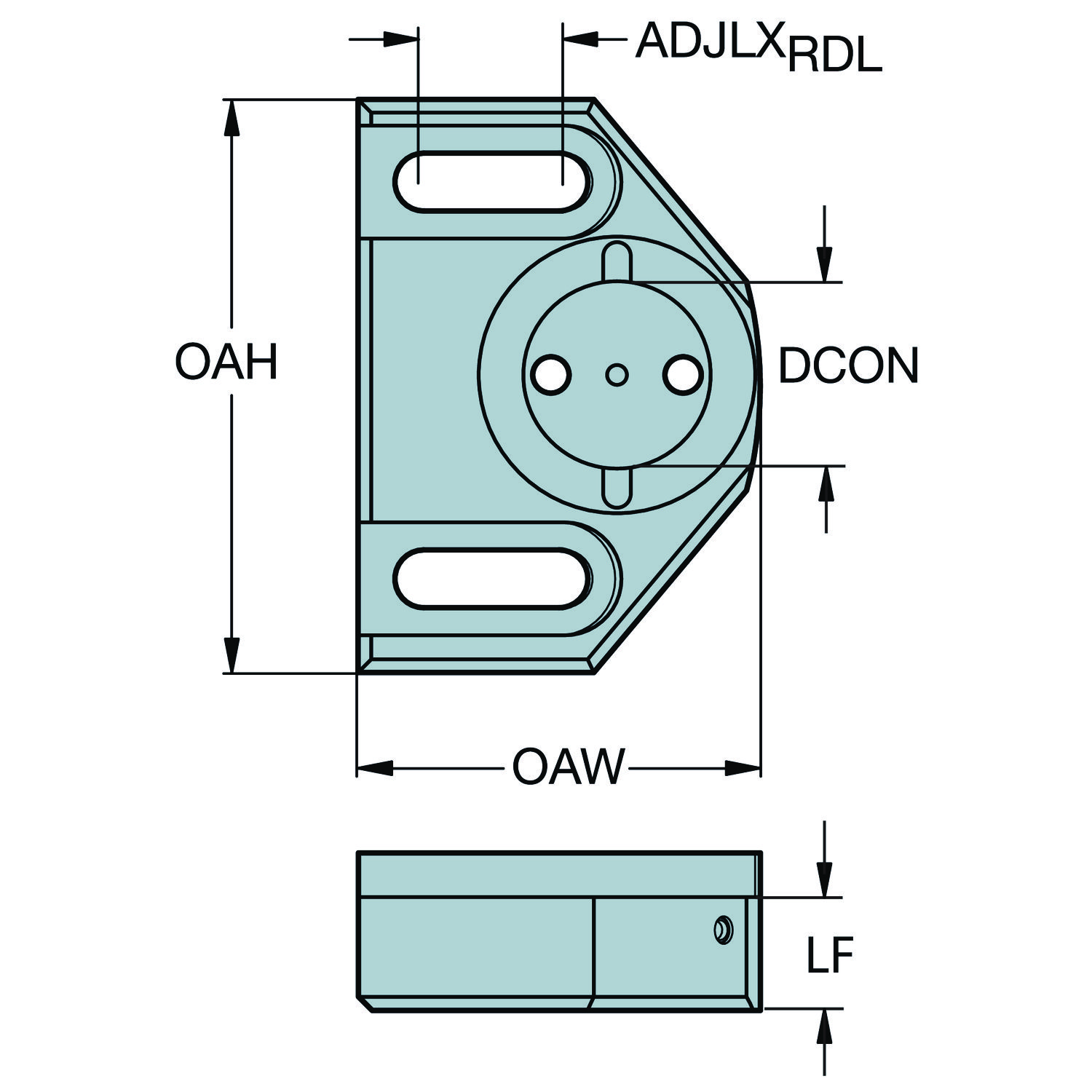

Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Altura total | OAH | 104 mm |
| Ângulo do corpo da ferramenta em relação à peça | BAWS | 0 |
| Código do material do corpo | BMC | Alumínio |
| Comprimento funcional | LF | 20 mm |
| Direção da interface de adaptação da máquina | ADINTMS | Mandrilamento corrediça — tamanho S17F |
| Direção de interface de adaptação da peça | ADINTWS | CoroBore 825 — tamanho A34 |
| Largura funcional | WF | 9 mm |
| Largura total | OAW | 72 mm |
| Sensor embutido | SEP | Não |
Ferramentas e adaptadores que se montam neste item, do lado da peça: mesmo acoplamento e mesmo tamanho. · 4 no catálogo
A34-R825C-E 017 A Cabeça de mandrilamento de precisão CoroBore® 825
A34-R825SL32 022 Cabeça CoroBore® 825 com interface CoroTurn® SL
A34-R826C-E 017 Cabeça de mandrilamento de precisão CoroBore® 826
A34-R826C-E024HP Cabeça de mandrilamento de precisão CoroBore® 826 Nada com esse termo. Tente só o início do código.
Adaptadores, mandris e pinças que recebem este item do lado da máquina. Haste cilíndrica entra em mandril hidráulico, térmico ou de pinça do mesmo diâmetro; haste Weldon também em porta-Weldon. · 6 no catálogo
C6-R825XLS17-AJ 058 Coromant Capto® para corpo da ferramenta CoroBore® XL
C6-R825XLS17-AK 058 Coromant Capto® para corpo da ferramenta CoroBore® XL
C6-R825XLS17-AL 058 Coromant Capto® para corpo da ferramenta CoroBore® XL
C8-R825XLS17-LJ 170 Coromant Capto® para corpo da ferramenta leve CoroBore® XL
C8-R825XLS17-LK 170 Coromant Capto® para corpo da ferramenta leve CoroBore® XL
C8-R825XLS17-LL 170 Coromant Capto® para corpo da ferramenta leve CoroBore® XL Nada com esse termo. Tente só o início do código.
Mesmo tipo de ferramenta.
A35-RXLS24-A 060A Extensão de braço CoroBore® XL
S14-R820XL-25A-017 Cassete para CoroBore® XL
S14-R820XL-25A-X17 Cassete para CoroBore® XL
S17-R820XL-40A-018 Cassete para CoroBore® XL
S17-R820XL-40A-X18 Cassete para CoroBore® XL
S17-R820XLC4QC-080 Cassete para CoroBore® XL
S17-R820XLS12-012 Adaptador para CoroBore® XL
S17-R820XLS12-012A Cassete para CoroBore® XL
S24-R820XLC5QC-095 Cassete para CoroBore® XL Últimos produtos visitados
