Adaptação · Adaptador de ligação para mandrilamento
S24-R820XLC5QC-095
Cassete para CoroBore® XL
Item de adaptação de ferramentas de mandrilar · comprimento funcional 95 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.
Sob encomenda na Sandvik Coromant
Solicitar cotaçãoSem preço público: a Hailtools cota com prazo e condição para a sua quantidade.
Dados principais
- Código ISO
- S24-R820XLC5QC-095
- Código compactado
- S24-R820XLC5QC-095
- Material ID
- 6764279
- Família
- Adaptação
- Tipo
- Adaptador de ligação para mandrilamento
- Quantidade por embalagem
- 1
- Quantidade mínima
- 1
- Peso unitário
- 2,35 kg
- EAN
- 26764279
- NCM
- 846693
- UNSPSC
- 23241601
- eCl@ss 13
- 21181290
- Origem
- DE
- Lançamento
- 21/02/2015
- CoroPak de lançamento
- 15.1
Arquivos CAD

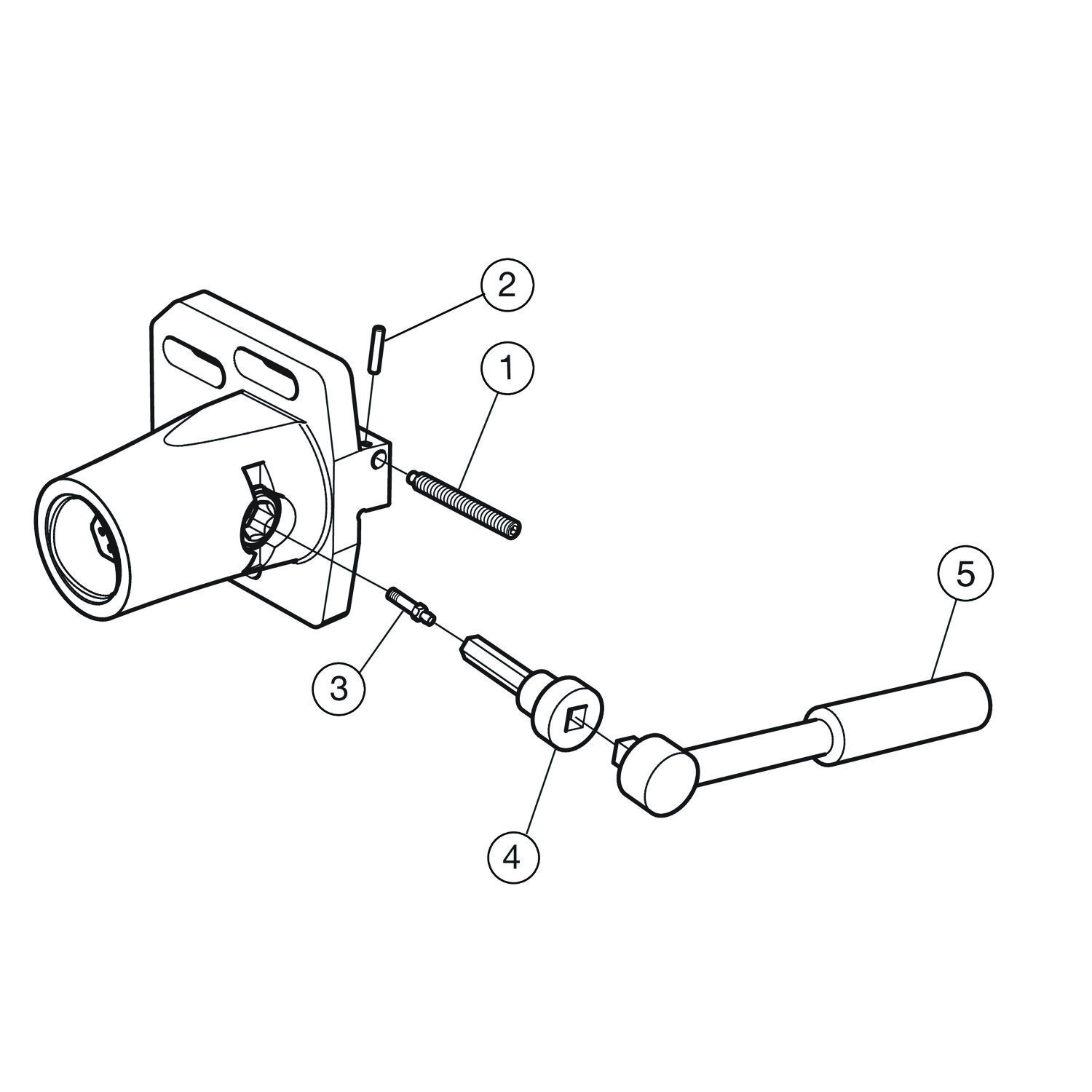

Itens inclusos
- 1 × 3214 020-366 Parafuso
- 1 × 3113 030-409 Pino
Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.
Ver em realidade aumentada: em breve.
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

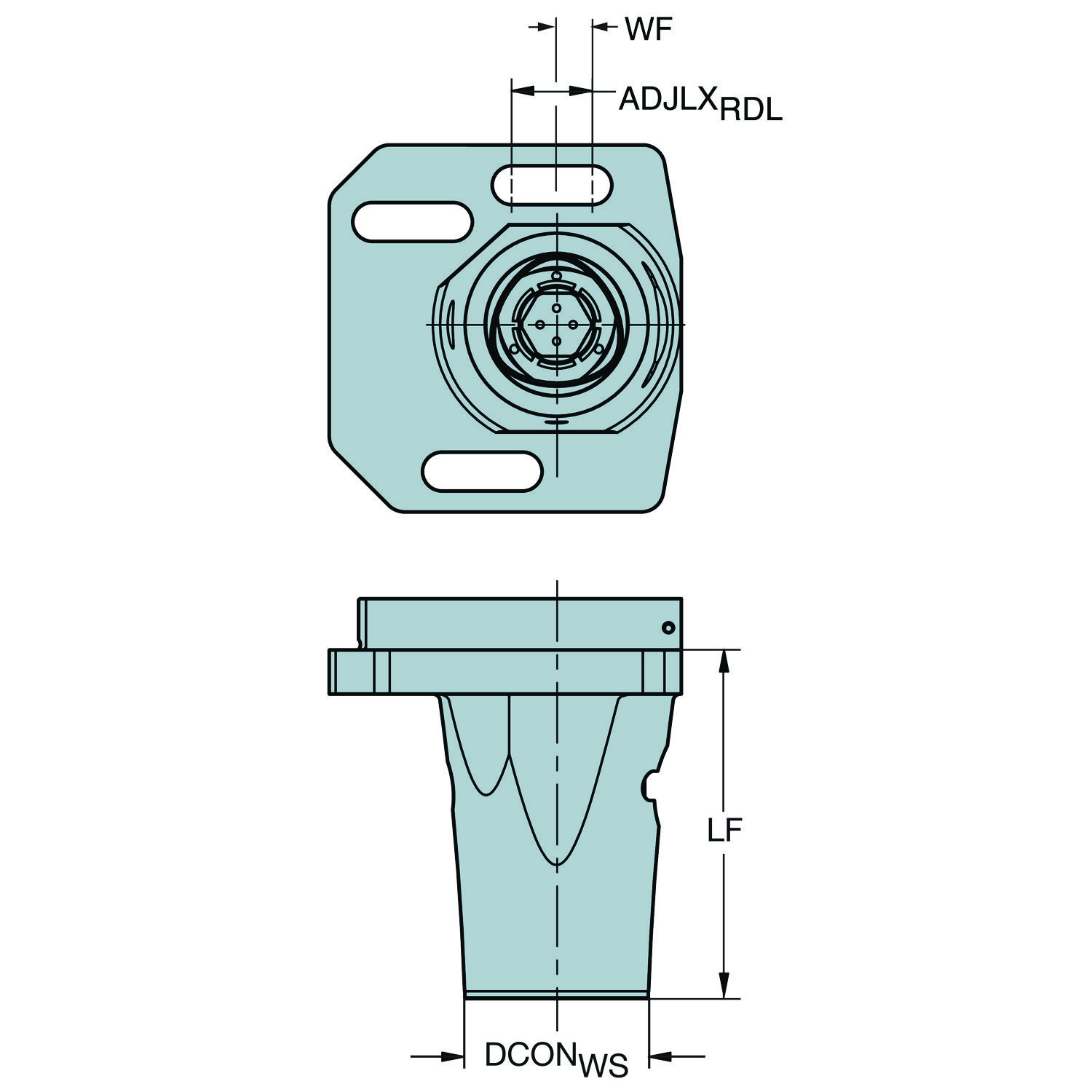

Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Altura total | OAH | 100 mm |
| Ângulo do corpo da ferramenta em relação à peça | BAWS | 0 |
| Código do material do corpo | BMC | Aço |
| Comprimento funcional | LF | 95 mm |
| Direção da interface de adaptação da máquina | ADINTMS | CoroBore XL corrediça — tamanho S24I |
| Direção de interface de adaptação da peça | ADINTWS | Coromant Capto (segmento fixação) — tamanho C5 |
| Largura funcional | WF | 9.75 mm |
| Largura total | OAW | 96 mm |
| Sensor embutido | SEP | Não |
Parafusos, chaves, calços e grampos de reposição desta ferramenta (não vêm com ela). Quem tem página no catálogo abre com um clique.
