Adaptação · Adaptador de ligação para mandrilamento
S17-R820XLC4QC-080
Cassete para CoroBore® XL
Item de adaptação de ferramentas de mandrilar · comprimento funcional 80 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.
Solicitar cotação
Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.
Dados principais
- Código ISO
- S17-R820XLC4QC-080
- Código compactado
- S17-R820XLC4QC-080
- Material ID
- 6764278
- Família
- Adaptação
- Tipo
- Adaptador de ligação para mandrilamento
- Quantidade por embalagem
- 1
- Quantidade mínima
- 1
- Peso unitário
- 1,208 kg
- EAN
- 26764278
- NCM
- 846693
- UNSPSC
- 23241601
- eCl@ss 13
- 21181290
- Origem
- DE
- Lançamento
- 21/02/2015
- CoroPak de lançamento
- 15.1
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

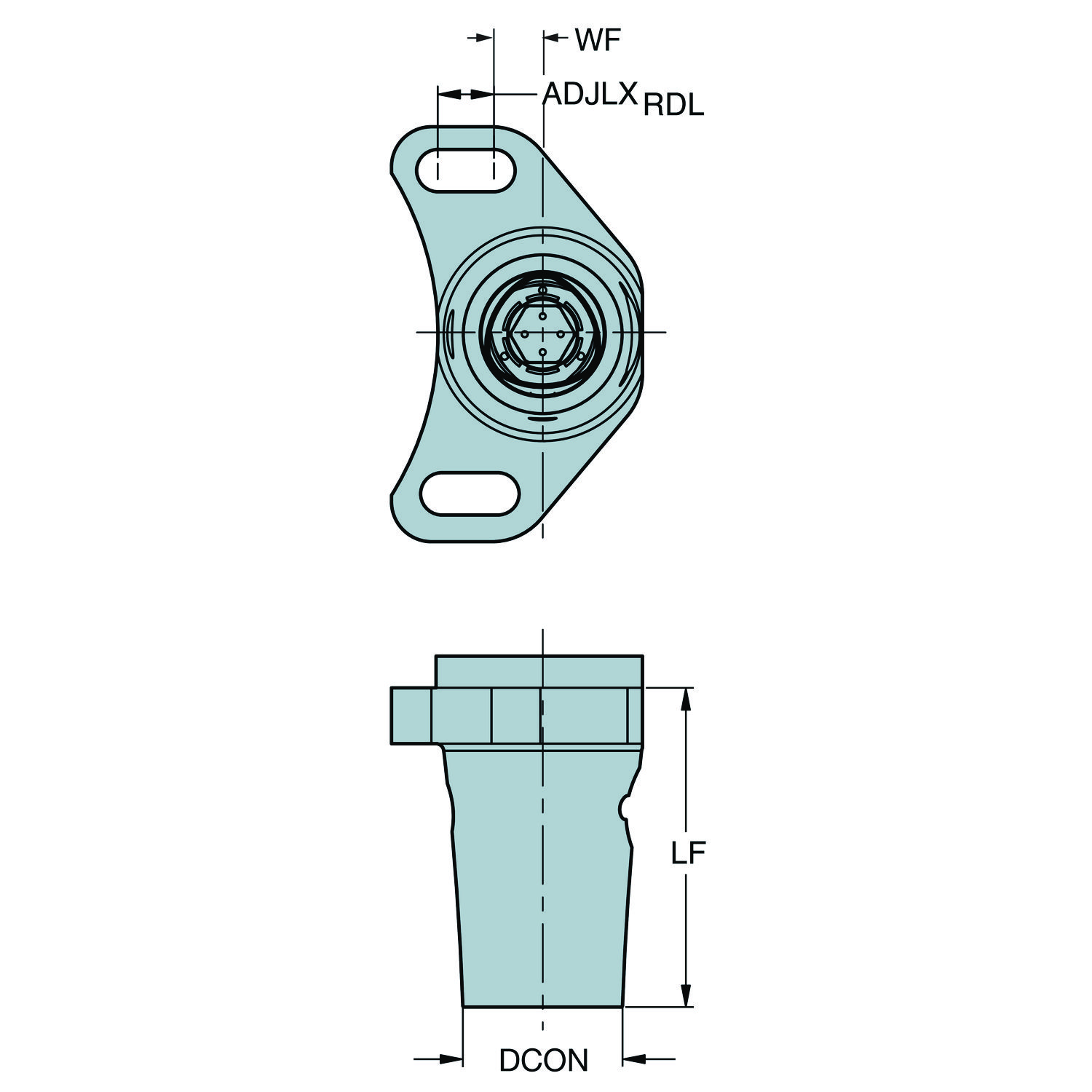

Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Altura total | OAH | 104 mm |
| Ângulo do corpo da ferramenta em relação à peça | BAWS | 0 |
| Código do material do corpo | BMC | Aço |
| Comprimento funcional | LF | 80 mm |
| Direção da interface de adaptação da máquina | ADINTMS | Mandrilamento corrediça — tamanho S17I |
| Direção de interface de adaptação da peça | ADINTWS | Coromant Capto (segmento fixação) — tamanho C4 |
| Largura funcional | WF | 12.2 mm |
| Largura total | OAW | 63 mm |
| Sensor embutido | SEP | Não |

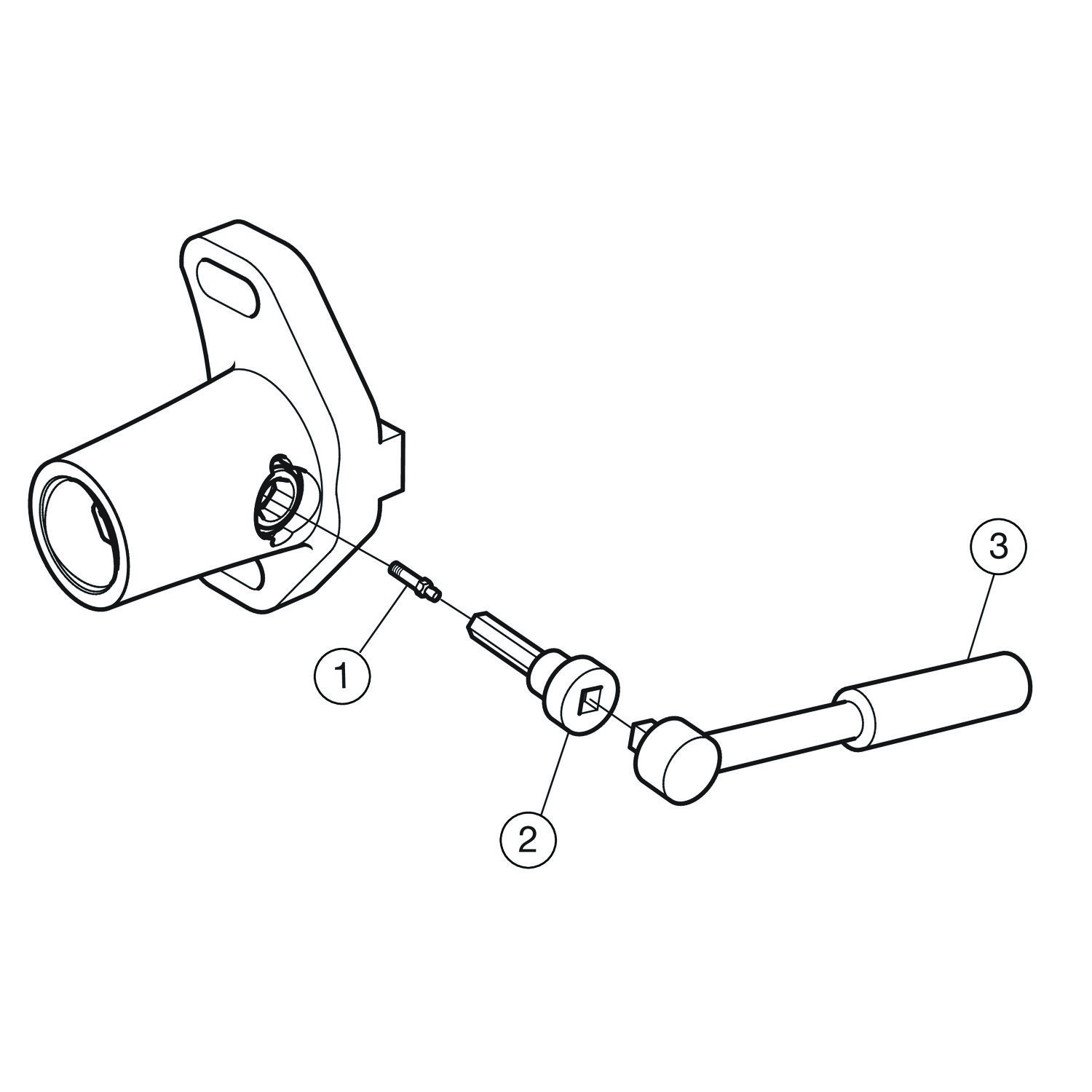

Parafusos, chaves, calços e grampos de reposição desta ferramenta (não vêm com ela). Quem tem página no catálogo abre com um clique.
5680 035-06
C-TK-01M Mesmo tipo de ferramenta.
A35-RXLS24-A 060A Extensão de braço CoroBore® XL
S14-R820XL-25A-017 Cassete para CoroBore® XL S14-R820XL-25A-X17 Cassete para CoroBore® XL S17-R820XL-40A-018 Cassete para CoroBore® XL S17-R820XL-40A-X18 Cassete para CoroBore® XL
S17-R820XLS12-012 Adaptador para CoroBore® XL
S17-R820XLS12-012A Cassete para CoroBore® XL
S17-R825XLA34-020 Cassete para CoroBore® XL
