S14-R820XL-25A-017 — Foto do produto

Foto do produto

Adaptação · Adaptador de ligação para mandrilamento

S14-R820XL-25A-017

Cassete para CoroBore® XL

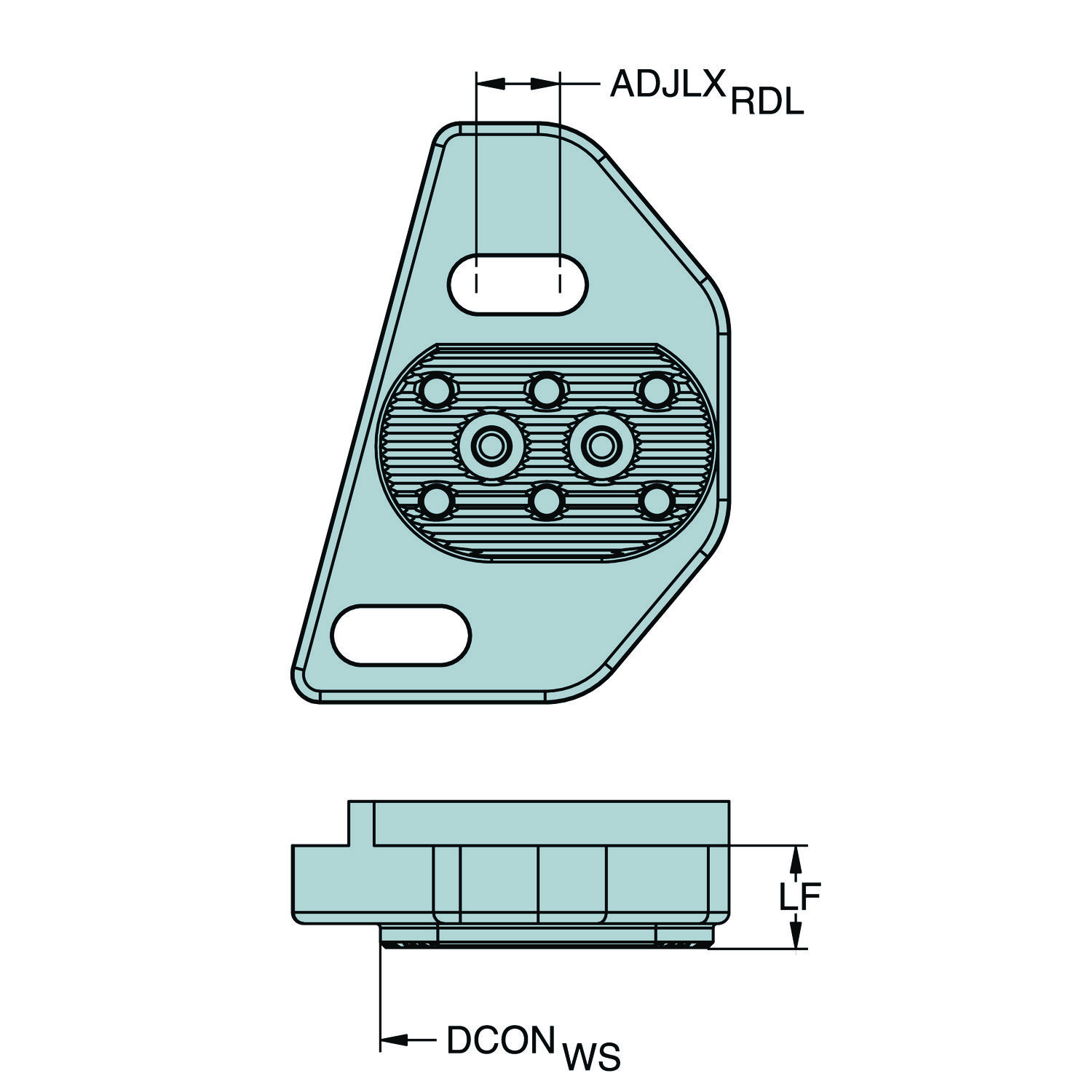

Item de adaptação de ferramentas de mandrilar · comprimento funcional 17 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e pacote GTC para importar no CAM. Cotação com a engenharia da Hailtools.

Ciclo de vida: Liberado

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Dados principais

Código ISO
S14-R820XL-25A-017
Código compactado
S14-R820XL-25A-017
Material ID
7079650
Família
Adaptação
Tipo
Adaptador de ligação para mandrilamento
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário
328,7 g
EAN
7323221179731
NCM
846610
UNSPSC
23241601
eCl@ss 13
21181290
Origem
DE
Lançamento
22/09/2016
CoroPak de lançamento
16.2

Arquivos CAD

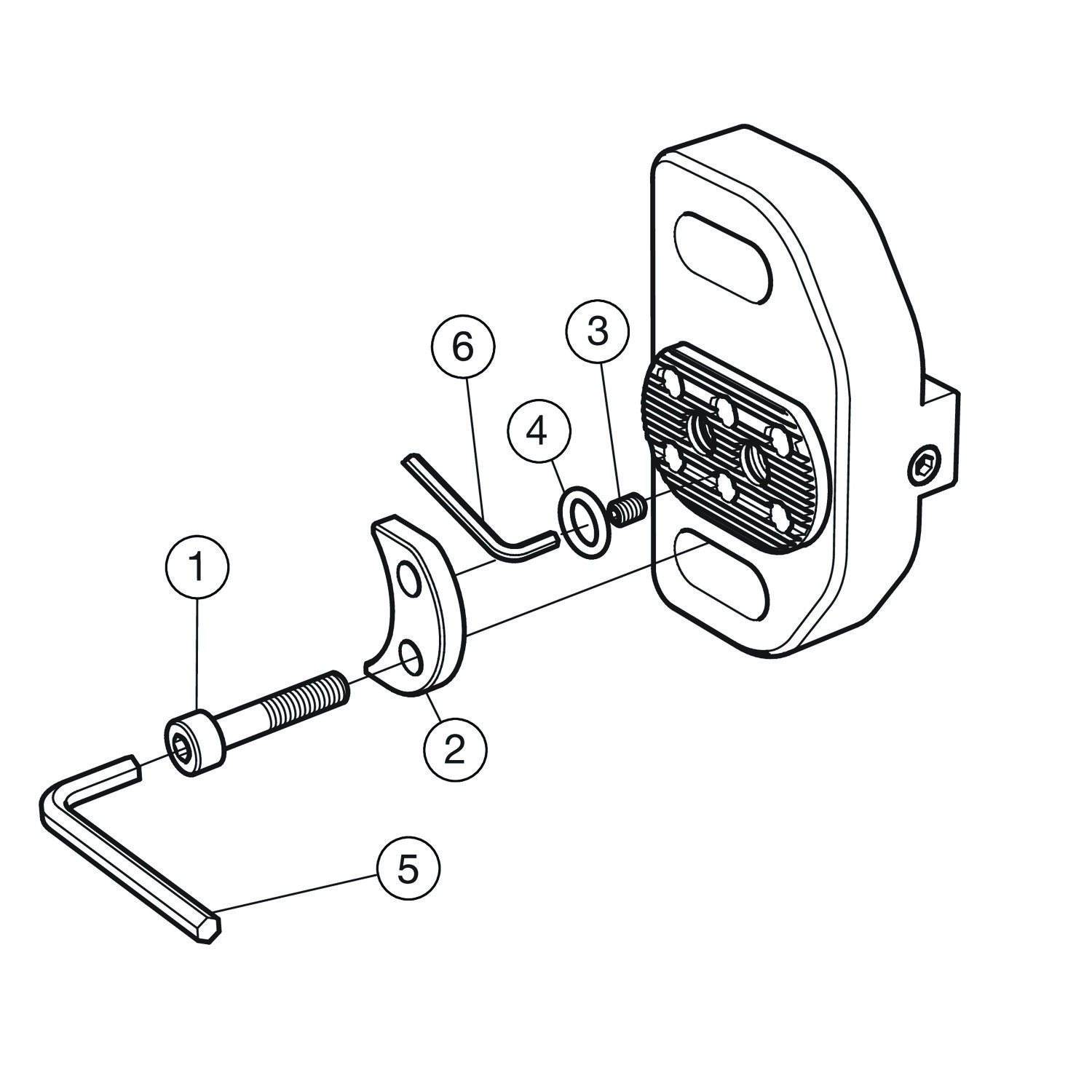

Itens inclusos

  • 6 × 3212 010-257 Parafuso
  • 1 × 5549 051-02 Tampa
  • 1 × 3214 010-253 Parafuso
  • 2 × 3671 010-113 Anel O-ring

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Documentos

Ver em realidade aumentada: em breve.

Dados de corte

A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Altura total OAH 70 mm
Ângulo do corpo da ferramenta em relação à peça BAWS 0
Código do material do corpo BMC Aço
Comprimento funcional LF 17 mm
Direção da interface de adaptação da máquina ADINTMS Mandrilamento corrediça — tamanho S14R
Direção de interface de adaptação da peça ADINTWS SL (parafuso montado) -reto — tamanho 25A (HF= -6)
Largura funcional WF 7.05 mm
Largura total OAW 40.5 mm
Sensor embutido SEP Não

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
