Sandvik Coromant · Catálogo · Adaptação
Adaptação · Boring link adaptor
S14-R820XL-25A-X17
Cassete para CoroBore® XL
Item de adaptação de ferramentas de mandrilar · comprimento funcional 17 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.
Sob encomenda na Sandvik Coromant
Solicitar cotaçãoSem preço público: a Hailtools cota com prazo e condição para a sua quantidade.
Dados principais
- Código ISO
- S14-R820XL-25A-X17
- Código compactado
- S14-R820XL-25A-X17
- Material ID
- 7079651
- Família
- Adaptação
- Tipo
- Boring link adaptor
- Quantidade por embalagem
- 1
- Quantidade mínima
- 1
- Peso unitário (kg)
- 288.0 Gram
- EAN
- 7323221179748
- NCM
- 846610
- UNSPSC
- 23241601
- eCl@ss 13
- 21181290
- Origem
- DE
- Lançamento
- 22/09/2016
- CoroPak de lançamento
- 16.2
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item → Pedir à engenharia no WhatsApp
Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Altura total | OAH | 70 mm |
| ângulo do corpo da ferramenta em relação à peça | BAWS | 0 |
| Código do material do corpo | BMC | Steel |
| Comprimento funcional | LF | 17 mm |
| Direção da interface de adaptação da máquina | ADINTMS | Boring Slide -size S14R |
| Direção de interface de adaptação da peça | ADINTWS | SL (screw mounted) -straight -size 25A (HF= -6) |
| Largura funcional | WF | 7.05 mm |
| Largura total | OAW | 40.5 mm |
| Sensor embedded property | SEP | Não |

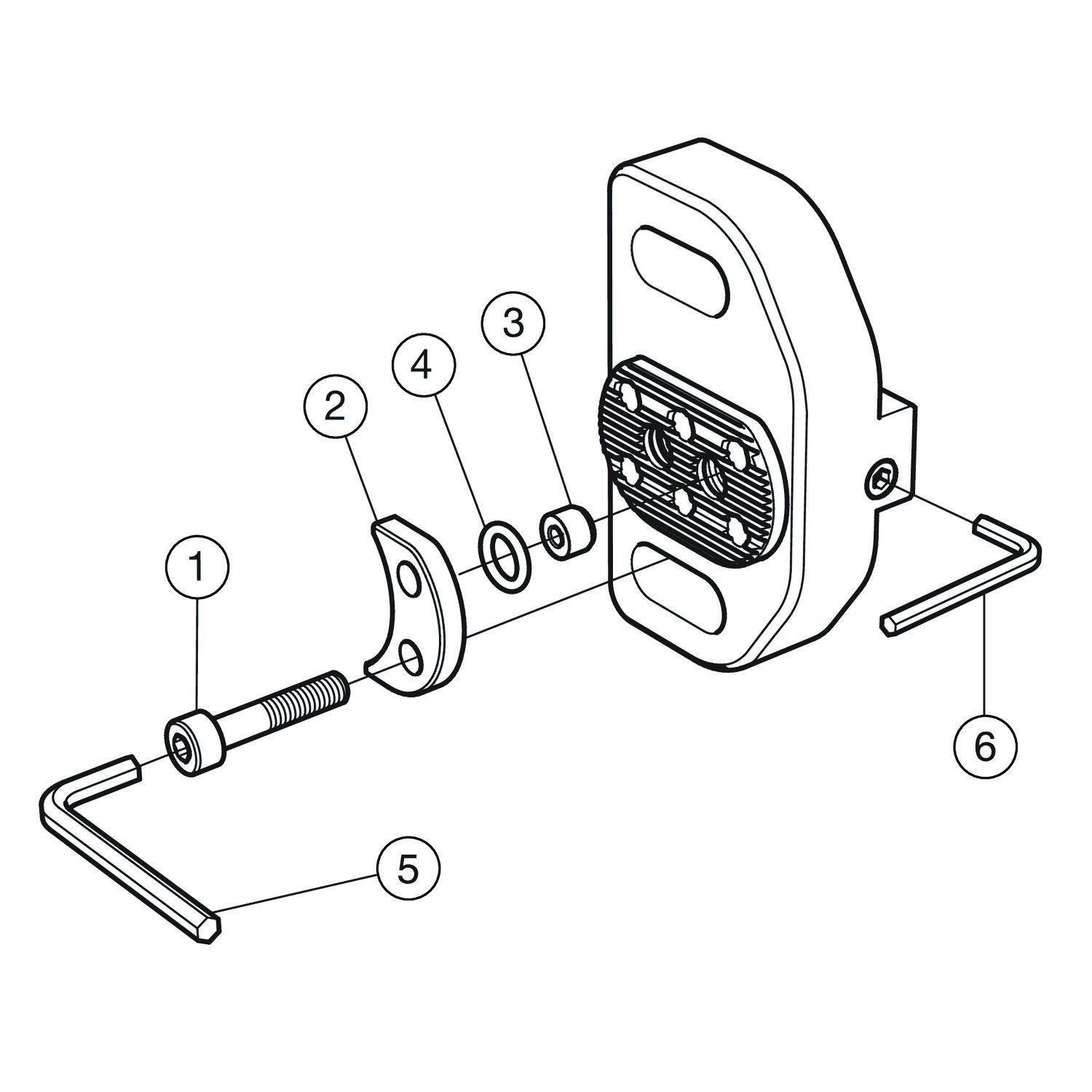

Parafusos, chaves e calços desta ferramenta. Quem tem página no catálogo abre com um clique.
3212 010-260
5549 051-02
3671 010-113
3021 010-030 Últimos produtos visitados
