Adaptação · Adaptador para cabeçote de mandrilar

A34-R825SL32 022

Cabeça CoroBore® 825 com interface CoroTurn® SL

Item de adaptação de ferramentas de mandrilar. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional, pacote GTC para importar no CAM e a ferramenta em realidade aumentada, no tamanho real. Compra imediata na loja Hailtools.

Ciclo de vida: Liberado Preço na loja

Entrega imediata

R$9.346,26a unidade

Prazo e condições da loja Hailtools. Como comprar

R$9.346,26 a unidade

Entrega imediata · em estoque

Material deste produto

Catálogos, folders, apresentações, casos práticos e vídeos selecionados para A34-R825SL32 022.

Casos práticos da Hailtools

Vídeos

Biblioteca técnica: tudo sobre CoroBore 825 · Todos os catálogos · Videoteca · Casos práticos

Dados principais

Código ISO
A34-R825SL32 022
Código compactado
A34-R825SL32022
Material ID
6352053
Família
Adaptação
Tipo
Adaptador para cabeçote de mandrilar
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário
760 g
EAN
26352053
NCM
846610
UNSPSC
23241601
eCl@ss 13
21181290
Origem
DE
Lançamento
23/02/2013
CoroPak de lançamento
13.1

Arquivos CAD

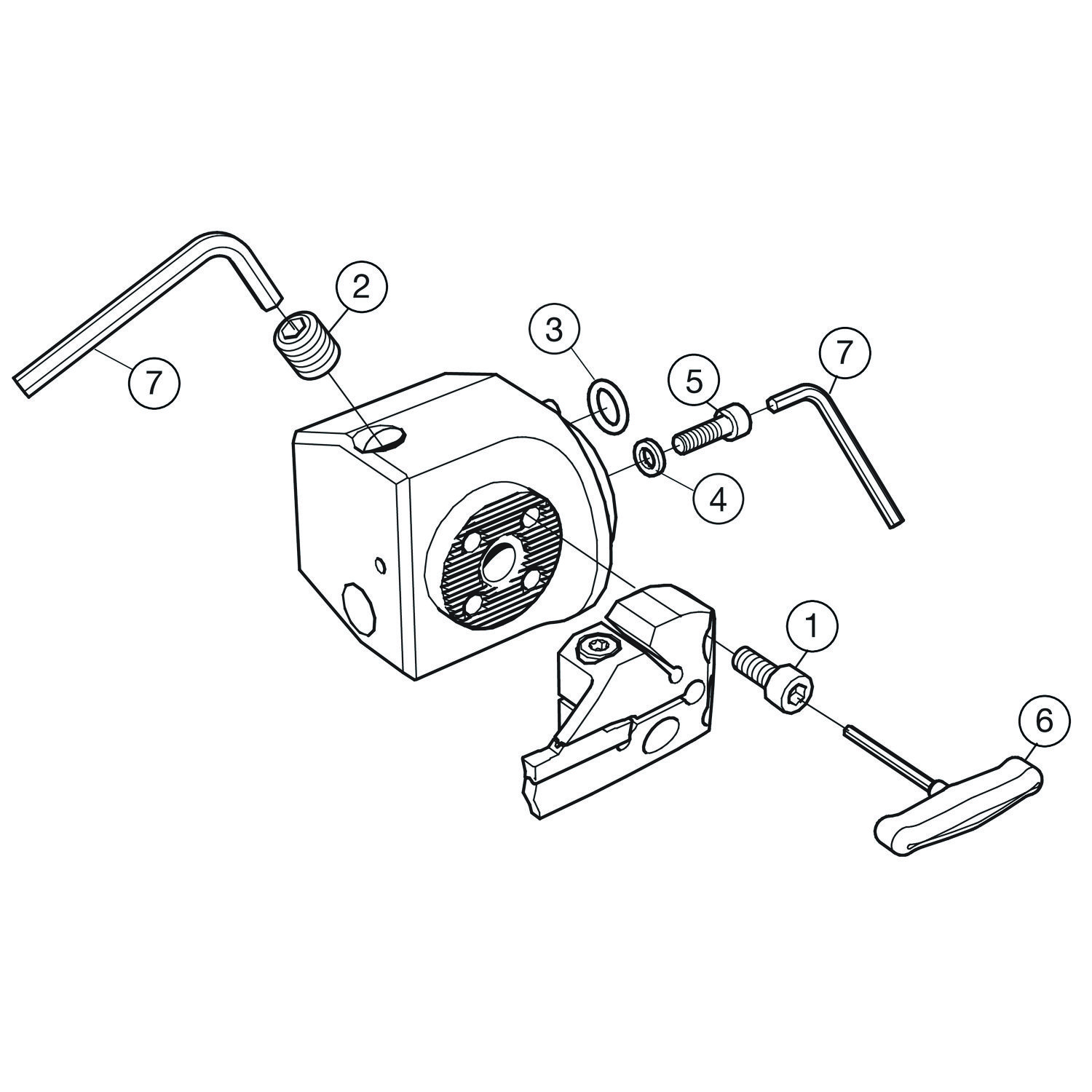

Itens inclusos

  • 3 × 3212 010-308 Parafuso
  • 1 × 5519 026-13 Parafuso de trava
  • 1 × 3671 010-016 Anel O-ring
  • 2 × 3411 010-064 Arruela
  • 2 × 3212 010-360 Parafuso

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Documentos

Ver em realidade aumentada

Ver em realidade aumentada

A ferramenta em tamanho real, na sua máquina, antes de comprar.

QR code para ver A34-R825SL32 022 em realidade aumentada RA no celular

Modelo gerado do CAD da fábrica, em escala real · 5.983 triângulos.

Dados de corte

A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item Pedir à engenharia no WhatsApp

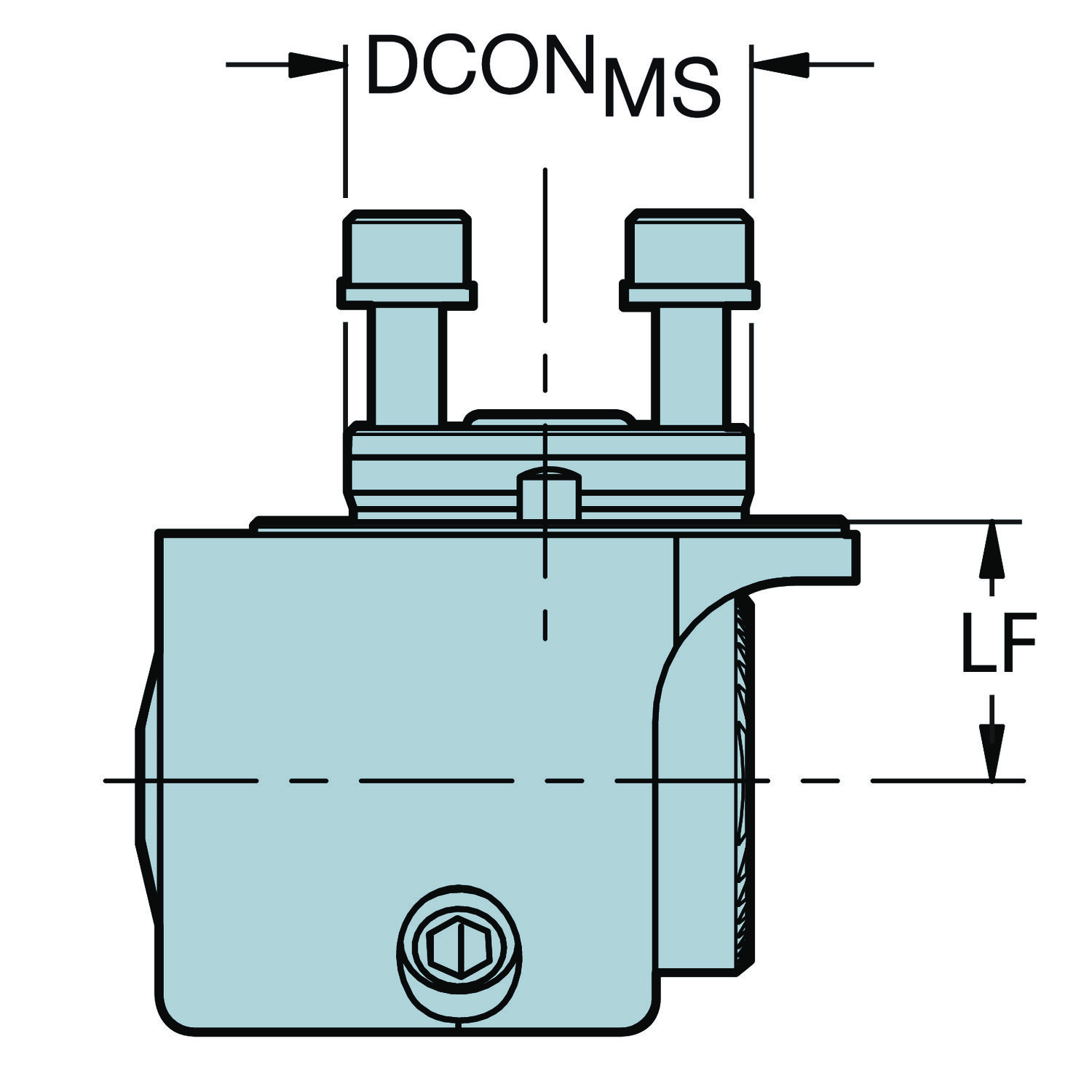

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Altura funcional HF_1 0 mm
Altura total OAH 51 mm
Código do material do corpo BMC Aço
Código para tipo entrada da refrigeração CNSC Entrada axial concêntrica
Comprimento funcional LF_1 22 mm
Comprimento total OAL 51 mm
Direção da interface de adaptação da máquina ADINTMS CoroBore 825 — tamanho A34
Direção de interface de adaptação da peça ADINTWS_1 SL (parafuso montado) -reto — tamanho 32
Largura funcional WF_1 9.5 mm
Largura total OAW 59 mm
Limite máximo de ajuste ADJLX 7.5 mm
Peso do item WT 0.76 kg
Pressão de refrigeração CP 70 bar
Pressão de refrigeração CP 70 mm
Sensor embutido SEP Não
Sentido HAND Direita

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
