S20-R825SL32 020

Unidade CoroBore® 825 para mandrilamento de precisão

Item de adaptação de ferramentas de mandrilar. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Dados principais

Código ISO: S20-R825SL32 020
Código compactado: S20-R825SL32020
Material ID: 6352051
Família: Adaptação
Tipo: Adaptador para cabeçote de mandrilar
Quantidade por embalagem: 1
Quantidade mínima: 1
Peso unitário: 449 g
EAN: 26352051
NCM: 846610
UNSPSC: 23241601
eCl@ss 13: 21181290
Origem: DE
Lançamento: 23/02/2013
CoroPak de lançamento: 13.1

Arquivos CAD

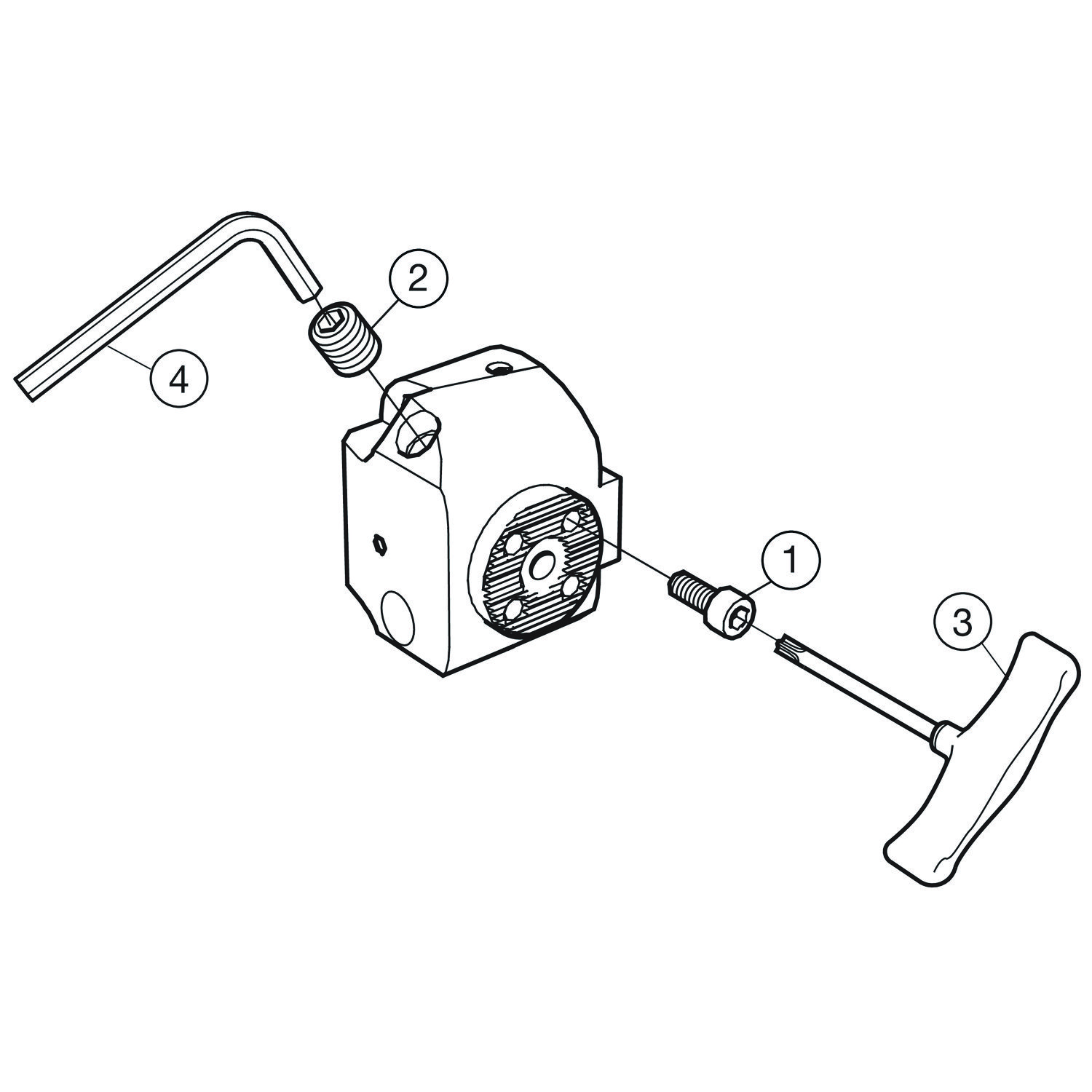

Itens inclusos

3 × 3212 010-308 Parafuso
1 × 5519 026-13 Parafuso de trava

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Documentos

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (v_c, f_n, a_p) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

Parâmetro	Código	Valor
Altura funcional	HF_1	24 mm
Código do material do corpo	BMC	Aço e alumínio
Código para tipo entrada da refrigeração	CNSC	Entrada axial concêntrica em círculo

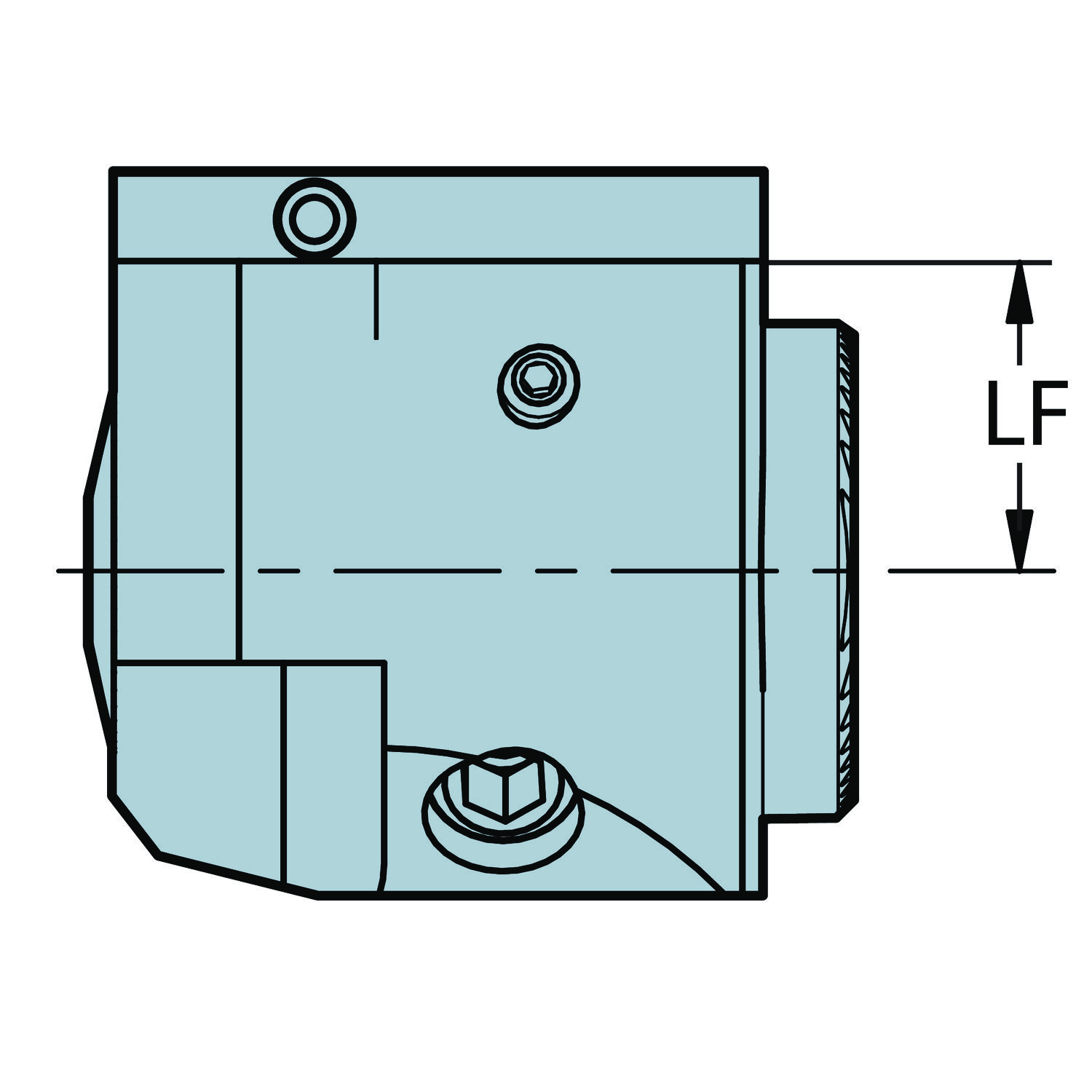

Comprimento funcional	LF_1	20 mm
Comprimento total	OAL	46.8 mm
Direção da interface de adaptação da máquina	ADINTMS	Mandrilamento corrediça — tamanho CB825-S20
Direção de interface de adaptação da peça	ADINTWS_1	SL (parafuso montado) -reto — tamanho 32
Largura funcional	WF_1	32.05 mm
Pressão de refrigeração	CP	70 mm
Sensor embutido	SEP	Não
Sentido	HAND	Direita

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
