A34-R825C-E 017 A — Foto do produto

Foto do produto

Adaptação · Adaptador para cabeçote de mandrilar

A34-R825C-E 017 A

Cabeça de mandrilamento de precisão CoroBore® 825

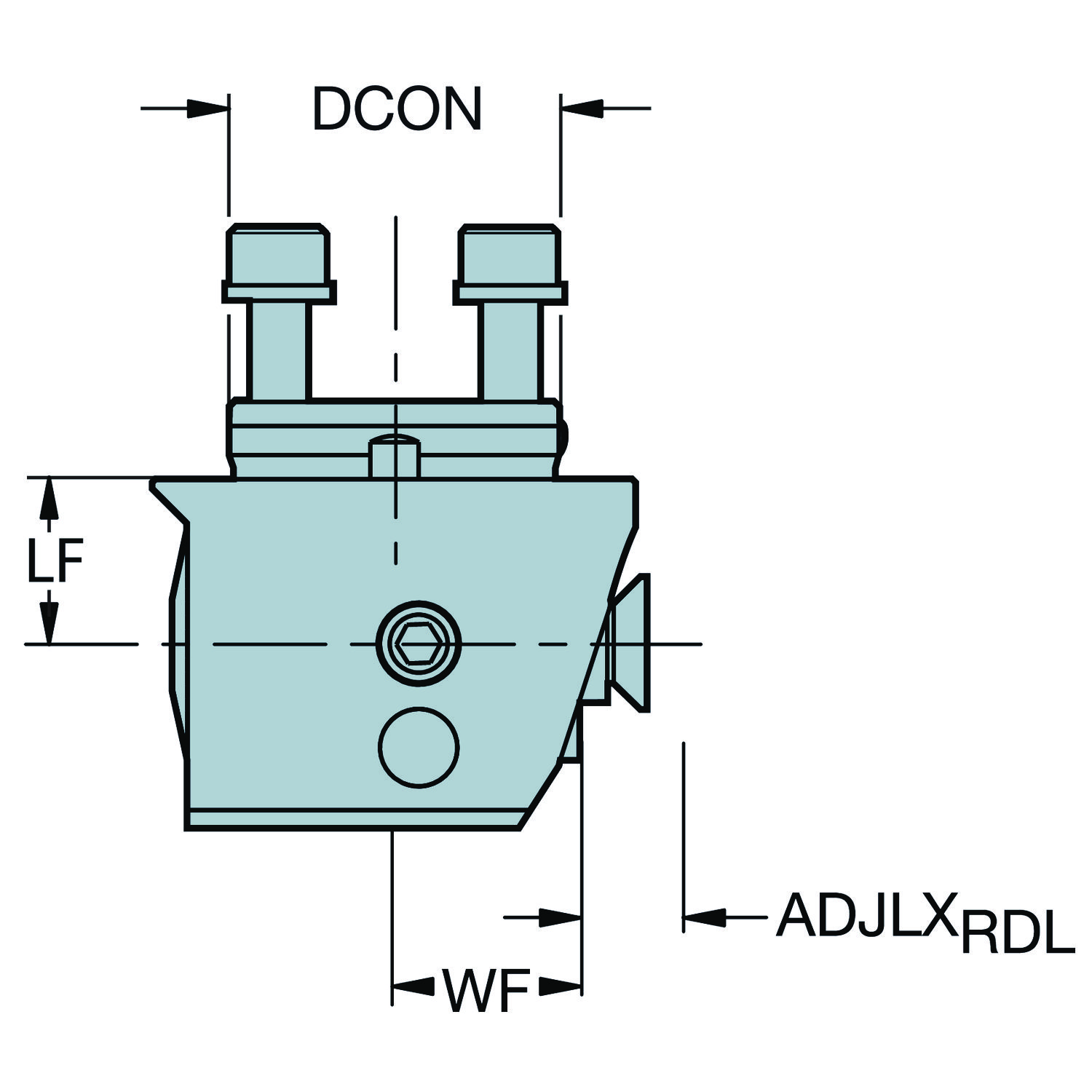

Item de adaptação de ferramentas de mandrilar. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e pacote GTC para importar no CAM. Cotação com a engenharia da Hailtools.

Ciclo de vida: Liberado

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Dados principais

Código ISO
A34-R825C-E 017 A
Código compactado
A34-R825C-E017A
Material ID
5722585
Família
Adaptação
Tipo
Adaptador para cabeçote de mandrilar
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário
529,7 g
EAN
12075770
NCM
846610
UNSPSC
23241601
eCl@ss 13
21181290
Origem
DE
Lançamento
15/08/2005
CoroPak de lançamento
05.2

Arquivos CAD

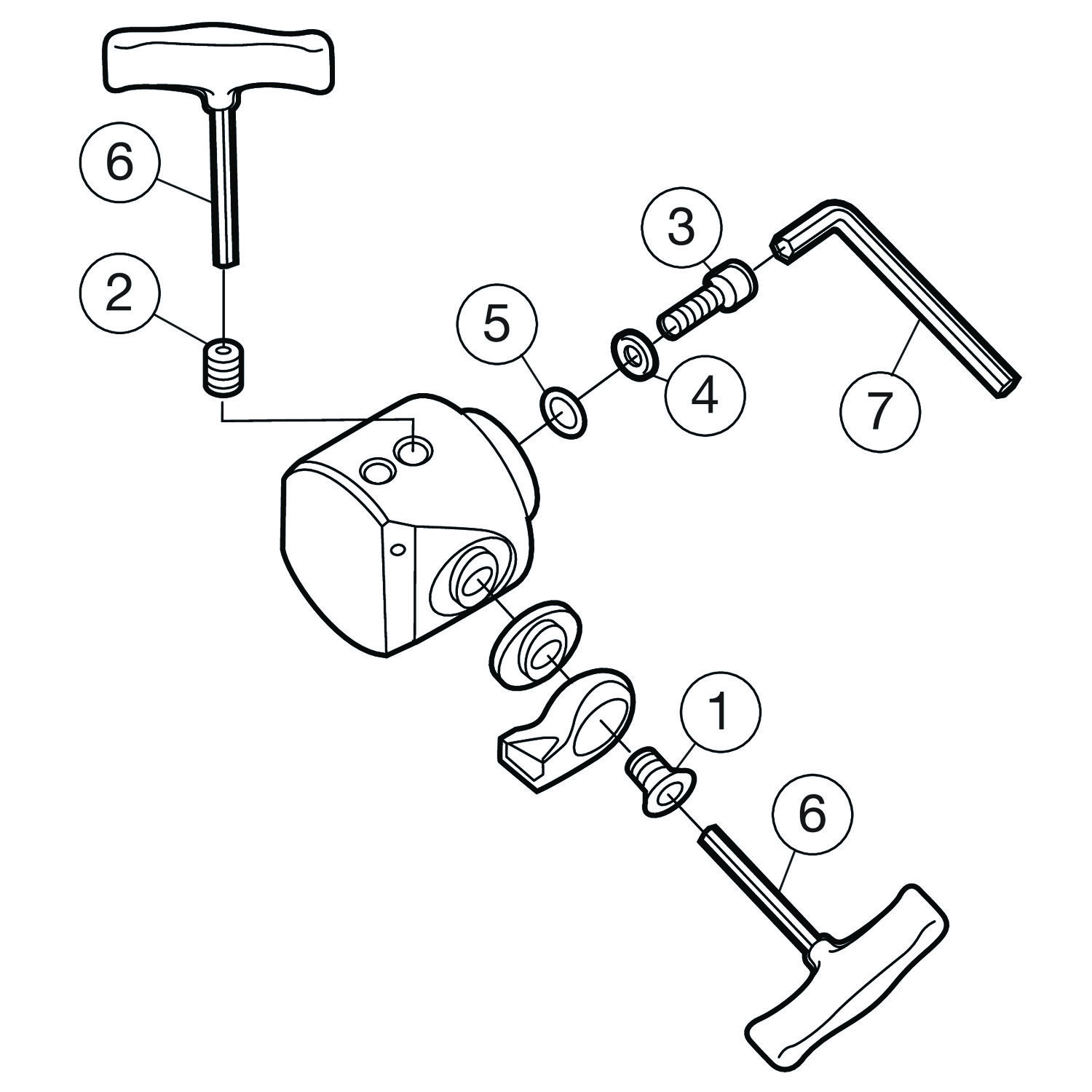

Itens inclusos

  • 1 × 5513 010-08 Parafuso do cartucho
  • 1 × 5519 026-10 Parafuso de trava
  • 2 × 3212 010-360 Parafuso
  • 2 × 3411 010-064 Arruela
  • 1 × 3671 010-016 Anel O-ring

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Documentos

Ver em realidade aumentada: em breve.

Dados de corte

A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Altura funcional HF_1 0 mm
Altura total OAH 50 mm
Código do material do corpo BMC Aço
Código para tipo entrada da refrigeração CNSC Entrada axial concêntrica
Comprimento funcional LF_1 17 mm
Comprimento total OAL 44 mm
Direção da interface de adaptação da máquina ADINTMS CoroBore 825 — tamanho A34
Direção de interface de adaptação da peça ADINTWS_1 CoroBore 825 — tamanho C
Largura funcional WF_1 17.5 mm
Largura total OAW 50 mm
Limite máximo de ajuste ADJLX 7.5 mm
Peso do item WT 0.5297 kg
Pressão de refrigeração CP 70 bar
Pressão de refrigeração CP 70 mm
Sensor embutido SEP Não
Sentido HAND Direita

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
