Adaptação · Adaptador para cabeçote de mandrilar
S20-R826C-E024HP
Cabeça de mandrilamento de precisão CoroBore® 826
Item de adaptação de ferramentas de mandrilar. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e pacote GTC para importar no CAM. Cotação com a engenharia da Hailtools.
Ciclo de vida: Liberado
Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.
Preço, prazo e condição para a sua quantidade, direto no seu WhatsApp. Leva menos de um minuto.
Sandvik Coromant, SCHUNK, Blaser Swisslube e Blum-Novotest só podemos vender nos estados onde somos autorizados. Dormer e demais itens, para todo o Brasil. O pedido segue e a equipe indica a opção para o seu estado.
A equipe da Hailtools responde no seu WhatsApp em horário comercial. Se preferir adiantar, chame agora:
Continuar no WhatsAppCliente Hailtools? Entre para ver o seu preço
Material deste produto
Catálogos, folders, apresentações, casos práticos e vídeos selecionados para S20-R826C-E024HP.
Casos práticos da Hailtools
CoroChuck® 930Caso prático da Hailtools · Fixação de ferramenta · com vídeo · mesma operação
EasyFix®Caso prático da Hailtools · Fixação de ferramenta · com vídeo · mesma operação
Coromant EHCaso prático da Hailtools · Fixação de ferramenta · com vídeo · mesma operaçãoVídeos
Biblioteca técnica: tudo sobre CoroBore 826 · Todos os catálogos · Videoteca · Casos práticos
Dados principais
- Código ISO
- S20-R826C-E024HP
- Código compactado
- S20-R826C-E024HP
- Material ID
- 6873089
- Família
- Adaptação
- Tipo
- Adaptador para cabeçote de mandrilar
- Quantidade por embalagem
- 1
- Quantidade mínima
- 1
- Peso unitário
- 290,8 g
- EAN
- 7323220291168
- NCM
- 846610
- UNSPSC
- 23241601
- eCl@ss 13
- 21181290
- Origem
- DE
- Lançamento
- 23/09/2015
- CoroPak de lançamento
- 15.2
Arquivos CAD
- STP detalhado 77317392.stp
- DXF 2D 77317391.dxf
- Pacote GTC ZIP, para importar a ferramenta no CAM
- Dados básicos da ferramenta ISO 13399, formato P21

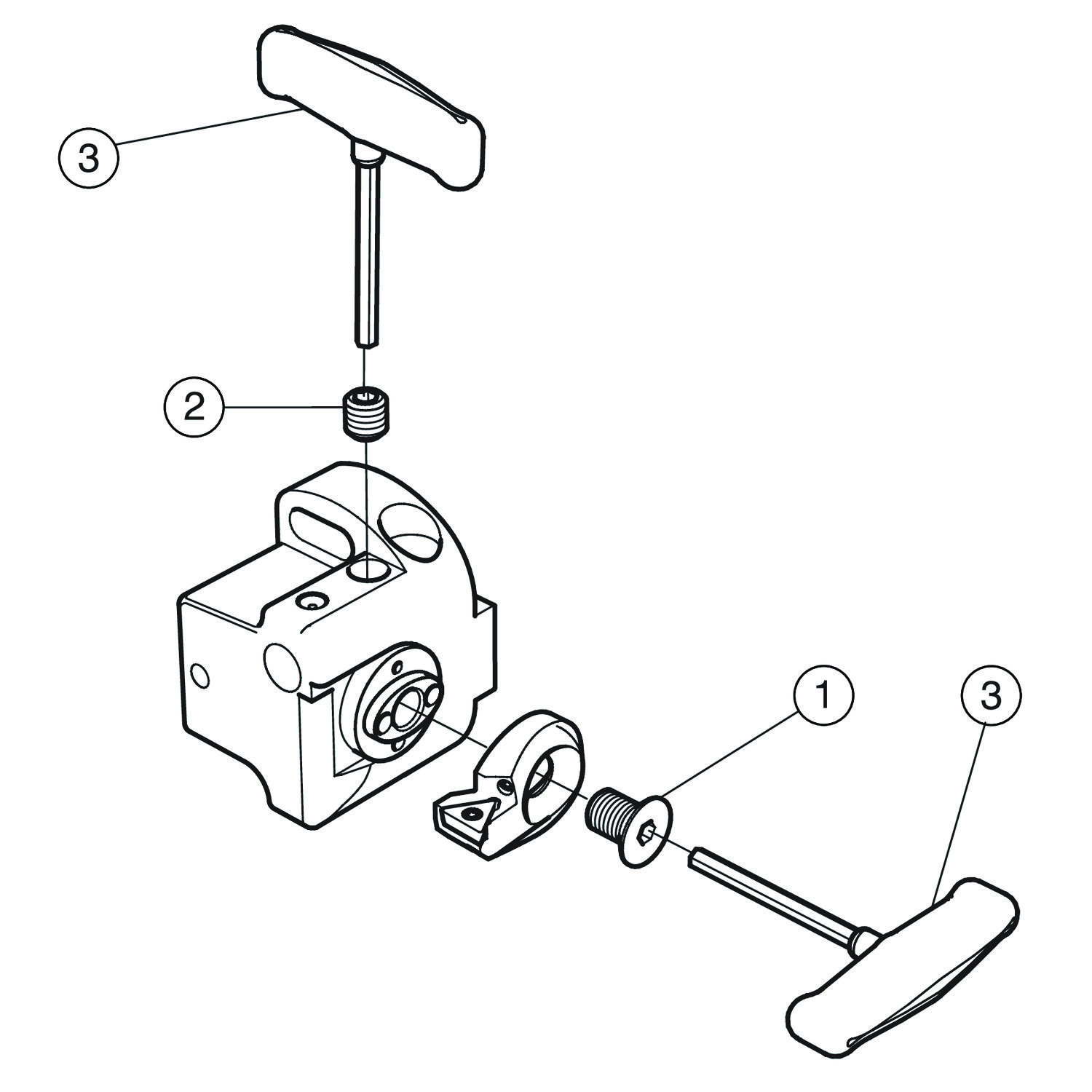

Itens inclusos
- 1 × 5513 010-08 Parafuso da pastilha
- 1 × 3214 011-406 Parafuso de fixação
Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.
Documentos
- Instruções de manuseio Documento oficial Sandvik Coromant · PDF · atualizado em 06/10/2026
- Instruções de manuseio Documento oficial Sandvik Coromant · PDF · atualizado em 06/10/2026
Ver em realidade aumentada: em breve.
Dados de corte
A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item Pedir à engenharia no WhatsApp

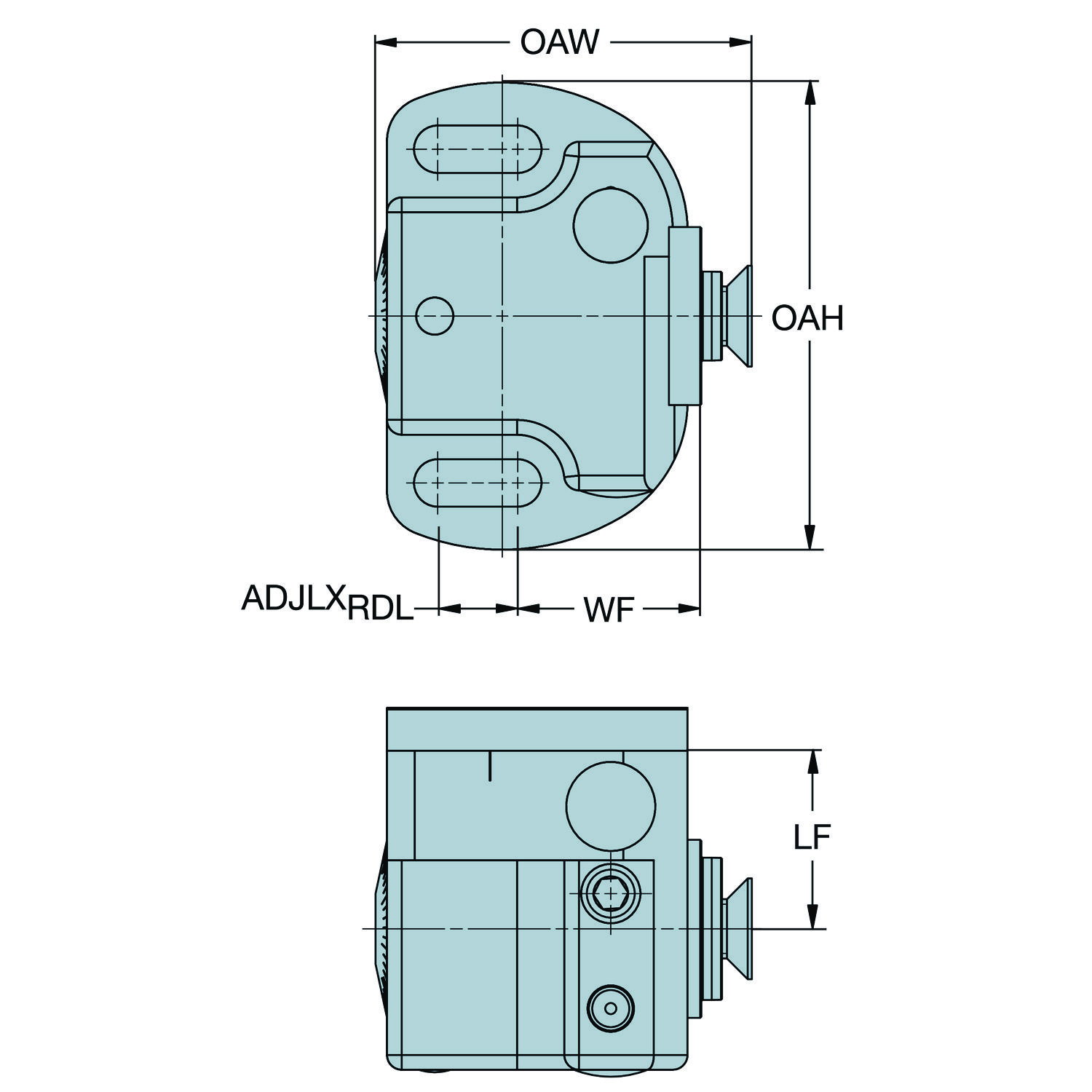

Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Altura funcional | HF_1 | 22.5 mm |
| Altura total | OAH | 63 mm |
| Código do material do corpo | BMC | Aço e alumínio |
| Código para tipo entrada da refrigeração | CNSC | Entrada axial concêntrica |
| Comprimento funcional | LF_1 | 24 mm |
| Comprimento total | OAL | 49.1 mm |
| Direção da interface de adaptação da máquina | ADINTMS | Mandrilamento corrediça — tamanho CB826-S20 |
| Direção de interface de adaptação da peça | ADINTWS_1 | CoroBore 826 — tamanho C |
| Largura funcional | WF_1 | 24.45 mm |
| Largura total | OAW | 51 mm |
| Limite máximo de ajuste | ADJLX | 10.65 mm |
| Peso do item | WT | 0.2908 kg |
| Pressão de refrigeração | CP | 70 bar |
| Pressão de refrigeração | CP | 70 mm |
| Sensor embutido | SEP | Não |
| Sentido | HAND | Direita |
Adaptadores, mandris e pinças que recebem este item do lado da máquina. Haste cilíndrica entra em mandril hidráulico, térmico ou de pinça do mesmo diâmetro; haste Weldon também em porta-Weldon. · 3 no catálogo
C6-R826S20-G066HP Coromant Capto® para corpo da ferramenta CoroBore® 826
C6-R826S20-H066HP Coromant Capto® para corpo da ferramenta CoroBore® 826
C6-R826S20-I066HP Coromant Capto® para corpo da ferramenta CoroBore® 826 Nada com esse termo. Tente só o início do código.
Parafusos, chaves, calços e grampos desta ferramenta: os que já vêm com ela e os de reposição, vendidos à parte. Quem tem página no catálogo abre com um clique.
Mesmo tipo de ferramenta.
A34-R825SL32 022 Cabeça CoroBore® 825 com interface CoroTurn® SL
A28-R825C-046025A Haste cilíndrica para adaptador CoroBore® 825 para mandrilamento
A34-R825C-E 017 A Cabeça de mandrilamento de precisão CoroBore® 825
A34-R826C-E 017 Cabeça de mandrilamento de precisão CoroBore® 826
A34-R826C-E024HP Cabeça de mandrilamento de precisão CoroBore® 826
S12-R820XL2SL40-018 Cartucho CoroBore(R) XL para CoroTurn(R) SL
S20-R825SL32 020 Unidade CoroBore® 825 para mandrilamento de precisão Últimos produtos visitados
Dados técnicos, imagens e modelos CAD: Sandvik Coromant.
Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
