Ferramentas · Cartucho de mandrilar intercambiável
S12-R820XLR40STFC22
Cápsula para CoroBore® XL
Ferramenta acoplada · comprimento funcional 40 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e pacote GTC para importar no CAM. Cotação com a engenharia da Hailtools.
Ciclo de vida: Liberado
Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.
Preço, prazo e condição para a sua quantidade, direto no seu WhatsApp. Leva menos de um minuto.
Sandvik Coromant, SCHUNK, Blaser Swisslube e Blum-Novotest só podemos vender nos estados onde somos autorizados. Dormer e demais itens, para todo o Brasil. O pedido segue e a equipe indica a opção para o seu estado.
A equipe da Hailtools responde no seu WhatsApp em horário comercial. Se preferir adiantar, chame agora:
Continuar no WhatsAppCliente Hailtools? Entre para ver o seu preço
Material deste produto
Catálogos, folders, apresentações, casos práticos e vídeos selecionados para S12-R820XLR40STFC22.
Casos práticos da Hailtools
CoroChuck® 930Caso prático da Hailtools · Fixação de ferramenta · com vídeo · mesma operação
EasyFix®Caso prático da Hailtools · Fixação de ferramenta · com vídeo · mesma operação
Coromant EHCaso prático da Hailtools · Fixação de ferramenta · com vídeo · mesma operaçãoVídeos
Forças no Fuso com Coromant Capto Sandvik CoromantSandvik Coromant · YouTube · mesma operação
BT30 -- Coromant Capto for boring -- ISO N materialsSandvik Coromant · YouTube · mesma operação
BT30 -- Coromant Capto for boring -- ISO P materialsSandvik Coromant · YouTube · mesma operaçãoBiblioteca técnica · Todos os catálogos · Videoteca · Casos práticos
Dados principais
- Código ISO
- S12-R820XLR40STFC22
- Código compactado
- S12-R820XLR40STFC22
- Material ID
- 5924291
- Família
- Ferramentas
- Tipo
- Cartucho de mandrilar intercambiável
- Quantidade por embalagem
- 1
- Quantidade mínima
- 1
- Peso unitário
- 246,4 g
- EAN
- 25924291
- NCM
- 846610
- UNSPSC
- 23231001
- eCl@ss 13
- 21181590
- Origem
- IN
- Lançamento
- 25/09/2010
- CoroPak de lançamento
- 10.2
Arquivos CAD
- STP detalhado 72538714.stp
- DXF 2D 72538715.dxf
- Pacote GTC ZIP, para importar a ferramenta no CAM
- Dados básicos da ferramenta ISO 13399, formato P21
Itens inclusos
- 1 × 5513 020-18 Parafuso da pastilha
- 1 × 5322 320-02 Calço
- 1 × 5512 090-03 Parafuso do calço
- 1 × 3212 010-461 Parafuso
- 1 × 3846 010-069 Mola prato
- 1 × 5680 084-15 Bit
Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.
Documentos
Ver em realidade aumentada: em breve.
Dados de corte
A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item Pedir à engenharia no WhatsApp

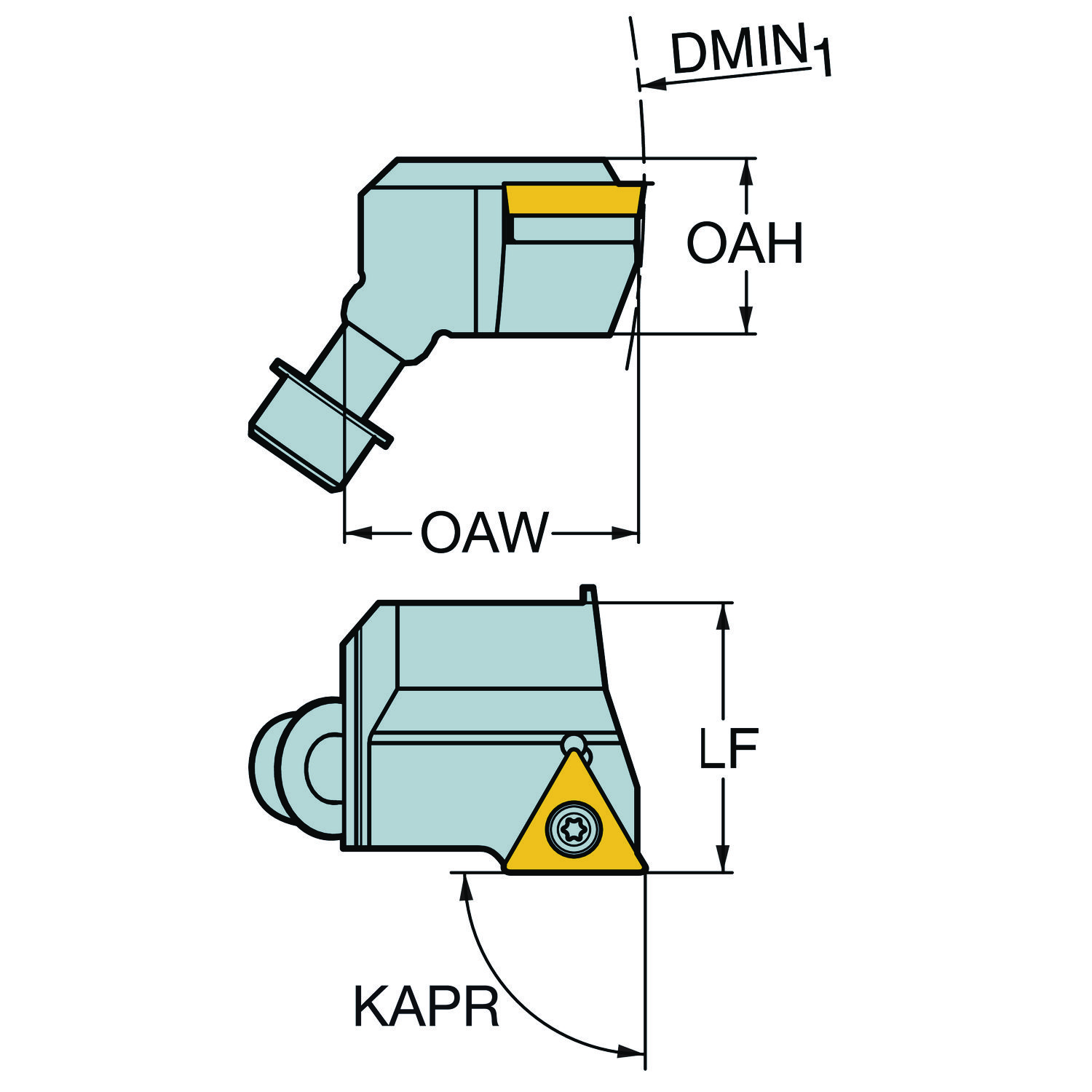

Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Altura total | OAH | 30.16 mm |
| Ângulo da aresta de corte da ferramenta | KAPR | 90 |
| Ângulo da ponta da pastilha | EPSR | 60 |
| Código do tipo de fixação | MTP | Fixação com parafuso pelo furo |
| Código para tipo entrada da refrigeração | CNSC | Sem entrada de refrigerante |
| Comprimento funcional | LF | 40 mm |
| Diâmetro mínimo do furo | DMIN | 148 mm |
| Direção da interface de adaptação da máquina | ADINTMS | CoroBore 820 XL cartucho — tamanho S12 |
| Keyway width (metric) | KWW | 12 mm |
| Largura funcional | WF | 42 mm |
| Largura total | OAW | 44.54 mm |
| Parte 2 dos identificadores da interface da pastilha | CUTINT_MASTER | TCMT 220408 |
| Sensor embutido | SEP | Não |
| Sentido | HAND | Direita |
| Torque | TQ | 3 mm |
Pastilhas que entram nesta ferramenta, pelo assento declarado no cadastro. · 18 no catálogo
TCMT 22 04 12-KR 3210 Pastilha CoroTurn® 107 para torneamento Entrega imediata
TCMT 22 04 12-KR H13A Pastilha CoroTurn® 107 para torneamento Entrega imediata
TCMT 22 04 08-KM 3210 Pastilha CoroTurn® 107 para torneamento
TCMT 22 04 08-KM 3225 Pastilha CoroTurn® 107 para torneamento
TCMT 22 04 08-KM H13A Pastilha CoroTurn® 107 para torneamento
TCMT 22 04 08-KR 3210 Pastilha CoroTurn® 107 para torneamento
TCMT 22 04 08-KR 3225 Pastilha CoroTurn® 107 para torneamento
TCMT 22 04 08-KR H13A Pastilha CoroTurn® 107 para torneamento
TCMT 22 04 08-MM 2035 Pastilha CoroTurn® 107 para torneamento
TCMT 22 04 08-MR 2035 Pastilha CoroTurn® 107 para torneamento
TCMT 22 04 08-PM 4335 Pastilha CoroTurn® 107 para torneamento
TCMT 22 04 08-PM 4425 Pastilha CoroTurn® 107 para torneamento
TCMT 22 04 08-PR 4335 Pastilha CoroTurn® 107 para torneamento
TCMT 22 04 08-PR 4425 Pastilha CoroTurn® 107 para torneamento
TCMT 22 04 12-KR 3225 Pastilha CoroTurn® 107 para torneamento
TCMT 22 04 12-MR 2035 Pastilha CoroTurn® 107 para torneamento
TCMT 22 04 12-PR 4335 Pastilha CoroTurn® 107 para torneamento
TCMT 22 04 12-PR 4425 Pastilha CoroTurn® 107 para torneamento Nada com esse termo. Tente só o início do código.
Adaptadores, mandris e pinças que recebem este item do lado da máquina. Haste cilíndrica entra em mandril hidráulico, térmico ou de pinça do mesmo diâmetro; haste Weldon também em porta-Weldon. · 4 no catálogo
S17-R820XLS12-012 Adaptador para CoroBore® XL
S17-R820XLS12-012A Cassete para CoroBore® XL
S24-R820XLS12-012 Adaptador para CoroBore® XL
S24-R820XLS12-012A Cassete para CoroBore® XL Nada com esse termo. Tente só o início do código.
Parafusos, chaves, calços e grampos desta ferramenta: os que já vêm com ela e os de reposição, vendidos à parte. Quem tem página no catálogo abre com um clique.
5513 020-18 Parafuso de cabeça escareada Vem com a ferramenta (1)
5322 320-02 Calço da pastilha Vem com a ferramenta (1)
5512 090-03 Parafuso vazado Vem com a ferramenta (1)
3212 010-461 Parafuso Allen Vem com a ferramenta (1)
3846 010-069 Mola prato Vem com a ferramenta (1)
5680 084-15 Bit Vem com a ferramenta (1)
5680 049-02 Chave Reposição, vendida à parte
5680 010-06 Chave Reposição, vendida à parte
3021 010-080 Chave Allen Reposição, vendida à parte Mesmo tipo de ferramenta.
R148C-33-11 03 Unidade para mandrilamento de precisão R430.26-1114-06 Cunha de fixação
R820E-BR22SCFC12A Cassete para CoroBore® BR30
R825B-AF17STUC0902A Cápsula para CoroBore® 825 / 826
391.38A-1-C06A Cápsula para ferramentas para mandrilamento de precisão 391.38A-1-T09A Cápsula para ferramentas para mandrilamento de precisão
391.38A-1A-T09A Cápsula para ferramentas para mandrilamento de precisão
391.38A-2-C09A Cápsula para ferramentas para mandrilamento de precisão 391.38A-2-T11A Cápsula para ferramentas para mandrilamento de precisão
391.38A-2A-T11A Cápsula para ferramentas para mandrilamento de precisão
391.38B-1-T09A Cápsula para ferramentas para mandrilamento de precisão Últimos produtos visitados
Dados técnicos, imagens e modelos CAD: Sandvik Coromant.
Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
