QS-266-RFA2525-22C — Foto do produto

Foto do produto

Ferramentas · Torneamento de rosca — intercambiável

QS-266-RFA2525-22C

Porta Ferramenta convencional CoroThread® 266 QS para torneamento de roscas

Ferramenta para torneamento · comprimento funcional 119 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Dados principais

Código ISO
QS-266-RFA2525-22C
Código compactado
QS-266-RFA2525-22C
Material ID
7441781
Família
Ferramentas
Tipo
Torneamento de rosca — intercambiável
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário
519 g
EAN
7323223171849
NCM
846610
UNSPSC
27112809
eCl@ss 13
21181002
Origem
SE
Lançamento
22/02/2018
CoroPak de lançamento
18.1

Arquivos CAD

Itens inclusos

  • 1 × 5513 020-26 Parafuso da pastilha
  • 1 × 5322 393-11 Calço à direita
  • 1 × 5512 032-04 Parafuso do calço
  • 1 × 5691 026-13 Bico
  • 1 × 3214 013-02 Tampão
  • 1 × 3214 013-03 Tampão
  • 1 × 3214 013-01 Tampão
  • 1 × 3214 012-01 Tampão
  • 1 × 5680 084-22 Bit

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

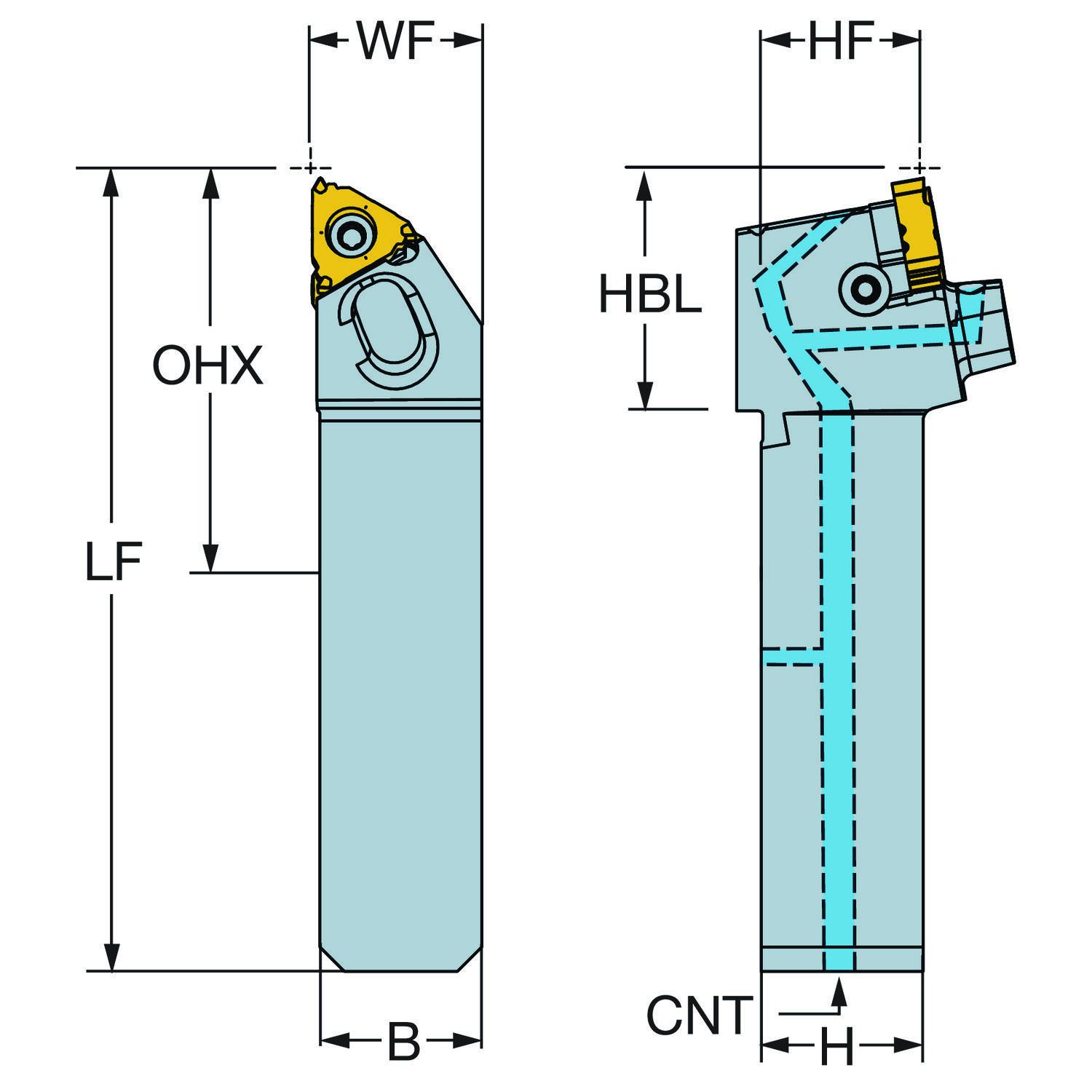

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Altura da haste H 25 mm
Altura funcional HF 25 mm
Ângulo da ponta da pastilha EPSR 60
Ângulo de folga principal AN 0
Ângulo do corpo da ferramenta em relação à máquina BAMS 0
Balanço máximo OHX 60 mm
Balanço mínimo OHN 35 mm
Código do material do corpo BMC Aço
Código do tamanho do assento da pastilha SSC_M 22
Código do tamanho do assento da pastilha SSC_N 1/2
Código do tipo de fixação MTP Fixação com parafuso pelo furo
Código para tipo entrada da refrigeração CNSC Entrada axial concêntrica e radial
Comprimento funcional LF 119 mm
Comprimento total OAL 119 mm
Direção da interface de adaptação da máquina ADINTMS Haste retangular — métrica: 25 x 25
Identificação da pastilha padrão MIID 266.RG-22..
Largura da haste B 25 mm
Largura funcional WF 25.85 mm
Número de pastilhas CICT 1
Parte 2 dos identificadores da interface da pastilha CUTINT_MASTER CoroThread — tamanho externo 22 (266.RG-22)
Pressão de refrigeração CP 150 mm
Sensor embutido SEP Não
Sentido HAND Direita
Tamanho da rosca da entrada para refrigeração CNT G 1/8-28
Torque TQ 5 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
