266RG-22SA01F050E 1020

Pastilhas · Threading insert

266RG-22SA01F050E 1020

Pastilha CoroThread® 266 para torneamento de roscas

Pastilha geradora de perfil para aço (ISO P) · classe 1020 com cobertura PVD · círculo inscrito 12,7 mm, espessura 5,56 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional, dados de corte de partida da Sandvik Coromant por material ISO e a ferramenta em realidade aumentada, no tamanho real. Compra imediata na loja Hailtools.

Classe 1020 Preço na loja

Entrega imediata

R$464,59 a unidade · pacote com 10. Prazo e condições da loja Hailtools.

Dados principais

Código ISO
266RG-22SA01F050E 1020
Código compactado
266RG-22SA01F050E1020
Material ID
5758224
Família
Pastilhas
Tipo
Threading insert
Classe
1020
Cobertura
TIN
Processo de cobertura
PVD
Substrato
WC
Material ISO principal
P
Quantidade por embalagem
10
Quantidade mínima
10
Peso unitário (kg)
10.76 Gram
EAN
12320862
NCM
820900
UNSPSC
23242105
eCl@ss 13
21182108
Origem
SE
Lançamento
25/02/2008
CoroPak de lançamento
08.1

Arquivos CAD

Ver em realidade aumentada ↓

Ver em realidade aumentada

A ferramenta em tamanho real, na sua máquina, antes de comprar.

QR code para ver 266RG-22SA01F050E 1020 em realidade aumentada RA no celular

Modelo gerado do CAD da fábrica, em escala real · 4.187 triângulos.

Dados de corte

Valores de partida recomendados pela Sandvik Coromant, por material ISO: valor inicial e faixa (mín. – máx.). Fonte: Cutting Data API da fábrica.

Valores iniciais

Velocidade de corte
125 m/min
Profundidade de corte
1,85 mm
Vida da ferramenta
900 s

Para Aço · Rosqueamento. Ajuste pela sua máquina e fixação na calculadora.

Rosqueamento

Material vc m/minap mmNAP Vida
P Aço 1ª escolha P2.1.Z.AN · 175 HB 1251,8510 900 s
M Aço inoxidável 1ª escolha M1.0.Z.AQ · 200 HB 1101,8510 900 s
N Não ferrosos 1ª escolha N1.3.C.AG · 90 HB 2801,8510 900 s

Calcular rotação, avanço e tempo com estes valores → Ajustar para a minha peça no WhatsApp

Ponto de partida: ajuste pela rigidez da máquina, fixação e acabamento exigido. Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor

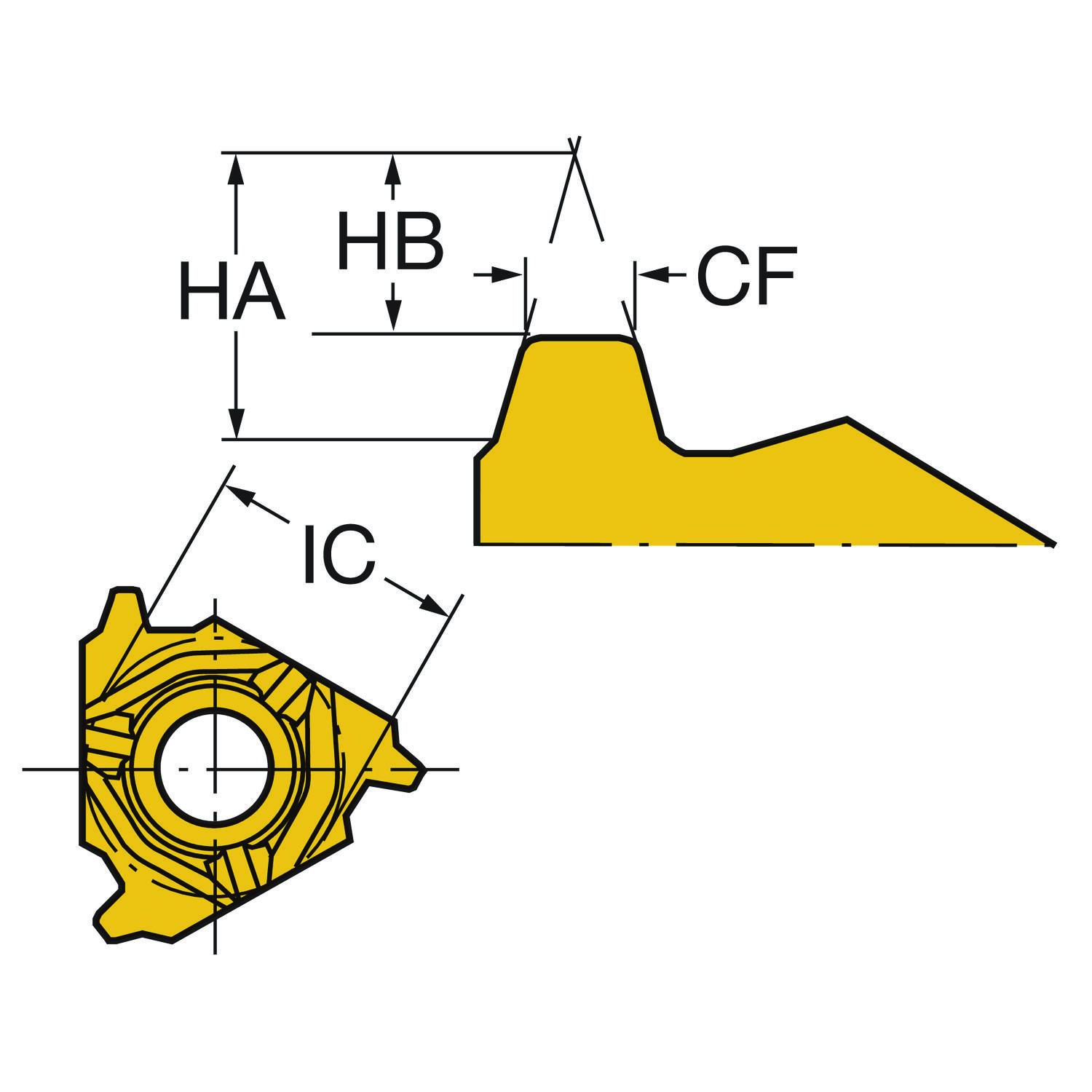

Altura teórica da rosca HA 5.83 mm
Classe GRADE 1020
Classe de tolerância da rosca TCTR 2G
Código de condições da aresta de corte CECC sharp
Código de montagem da pastilha IFS 40°-60° countersunk hole, rail bottom
Código do tamanho do assento da pastilha SSC_M 22
Código do tamanho do assento da pastilha SSC_N 1/2
Designação da aplicação do quebra-cavacos por fabricante CBMD F
Diâmetro do círculo inscrito IC 12.7 mm
Diâmetro do furo de fixação D1 5.7 mm
Espessura da pastilha S 5.56 mm
Formato e tamanho da pastilha CUTINT_SIZESHAPE CoroThread 266/254 -external size 22R
Insert included angle EPSR 60
ISO Cutting Tool Material ISOMAT Coated WC
ISO nível de classificação de material Primário TMC1 P
ISO nível de classificação de material Secundário TMC1 M
ISO nível de classificação de material Todos TMC1 PMKNSH
Número de arestas de corte CEDC 3
Numero standard STDNO_1 ANSI B1.8-1988
Quantidade de dentes NT 1
Quantidade de lados de um item da ferramenta ou item de corte NSIDE single sided
Roscas por polegadas TPI 5
Sensor embedded property SEP Não
Sentido HAND Direita

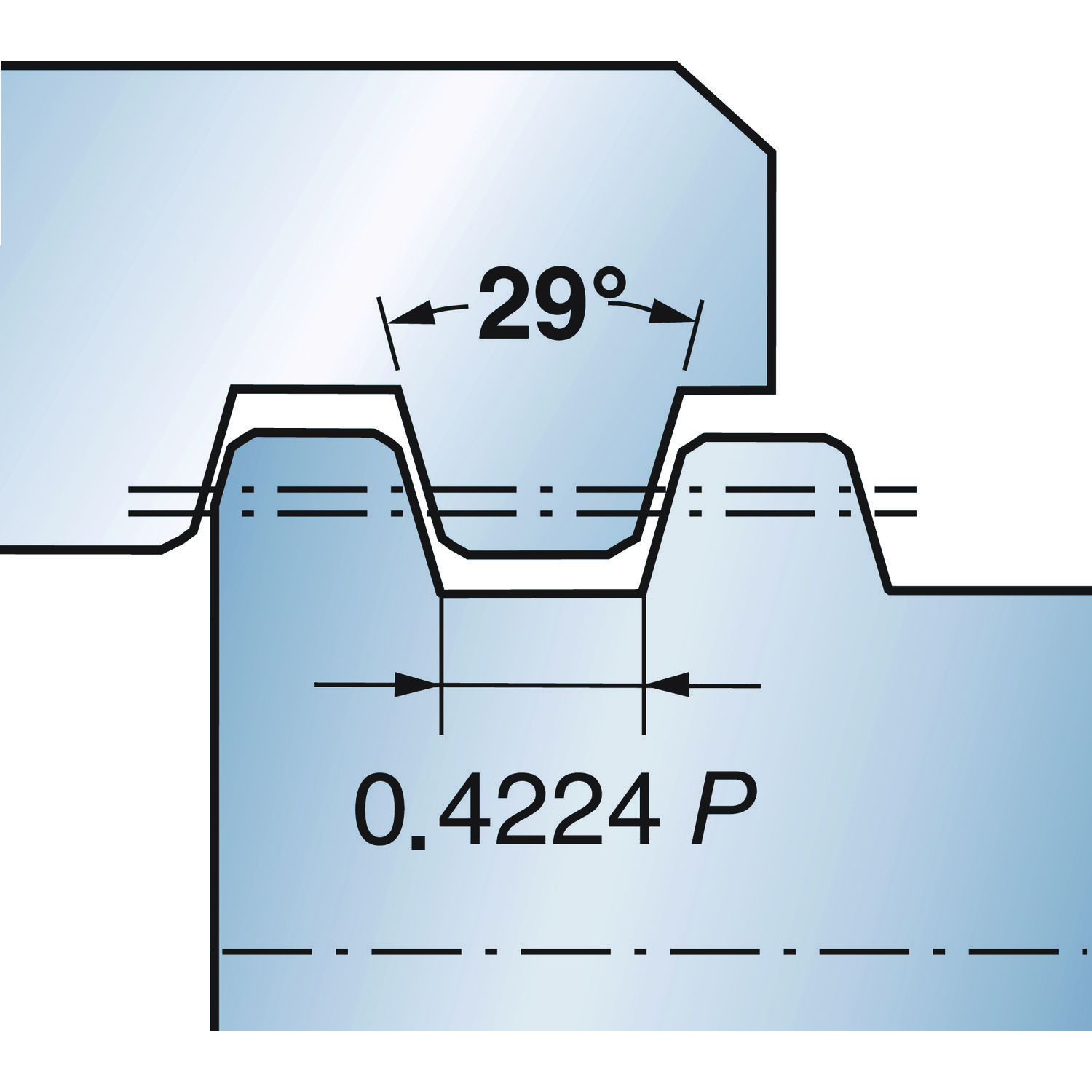

Tipo de formato de rosca THFT Stub-ACME 29°
Tipo de perfil da rosca TPT full profile
Tipo de rosca TTP external

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
