Pastilha CoroThread® 266 para torneamento de roscas

Pastilha geradora de perfil para aço (ISO P) · classe 1020 com cobertura PVD · círculo inscrito 12,7 mm, espessura 5,56 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional, dados de corte de partida da Sandvik Coromant por material ISO e a ferramenta em realidade aumentada, no tamanho real. Compra imediata na loja Hailtools.

Classe 1020 Preço na loja

Entrega imediata

R$464,59 a unidade · pacote com 10. Prazo e condições da loja Hailtools.

Dados principais

Código ISO
266RG-22BU01A0501E 1020
Código compactado
266RG-22BU01A0501E1020
Material ID
5757887
Família
Pastilhas
Tipo
Threading insert
Classe
1020
Cobertura
TIN
Processo de cobertura
PVD
Substrato
WC
Material ISO principal
P
Quantidade por embalagem
10
Quantidade mínima
10
Peso unitário (kg)
10.73 Gram
EAN
12320630
NCM
820900
UNSPSC
23242105
eCl@ss 13
21182108
Origem
SE
Lançamento
25/02/2008
CoroPak de lançamento
08.1

Arquivos CAD

Ver em realidade aumentada ↓

Ver em realidade aumentada

A ferramenta em tamanho real, na sua máquina, antes de comprar.

QR code para ver 266RG-22BU01A0501E 1020 em realidade aumentada RA no celular

Modelo gerado do CAD da fábrica, em escala real · 4.235 triângulos.

Dados de corte

Valores de partida recomendados pela Sandvik Coromant, por material ISO: valor inicial e faixa (mín. – máx.). Fonte: Cutting Data API da fábrica.

Valores iniciais

Velocidade de corte
125 m/min
Profundidade de corte
1,65 mm
Vida da ferramenta
900 s

Para Aço · Rosqueamento. Ajuste pela sua máquina e fixação na calculadora.

Rosqueamento

Material vc m/minap mmNAP Vida
P Aço 1ª escolha P2.1.Z.AN · 175 HB 1251,6511 900 s
M Aço inoxidável 1ª escolha M1.0.Z.AQ · 200 HB 1101,6511 900 s
N Não ferrosos 1ª escolha N1.3.C.AG · 90 HB 2801,6511 900 s

Calcular rotação, avanço e tempo com estes valores → Ajustar para a minha peça no WhatsApp

Ponto de partida: ajuste pela rigidez da máquina, fixação e acabamento exigido. Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor

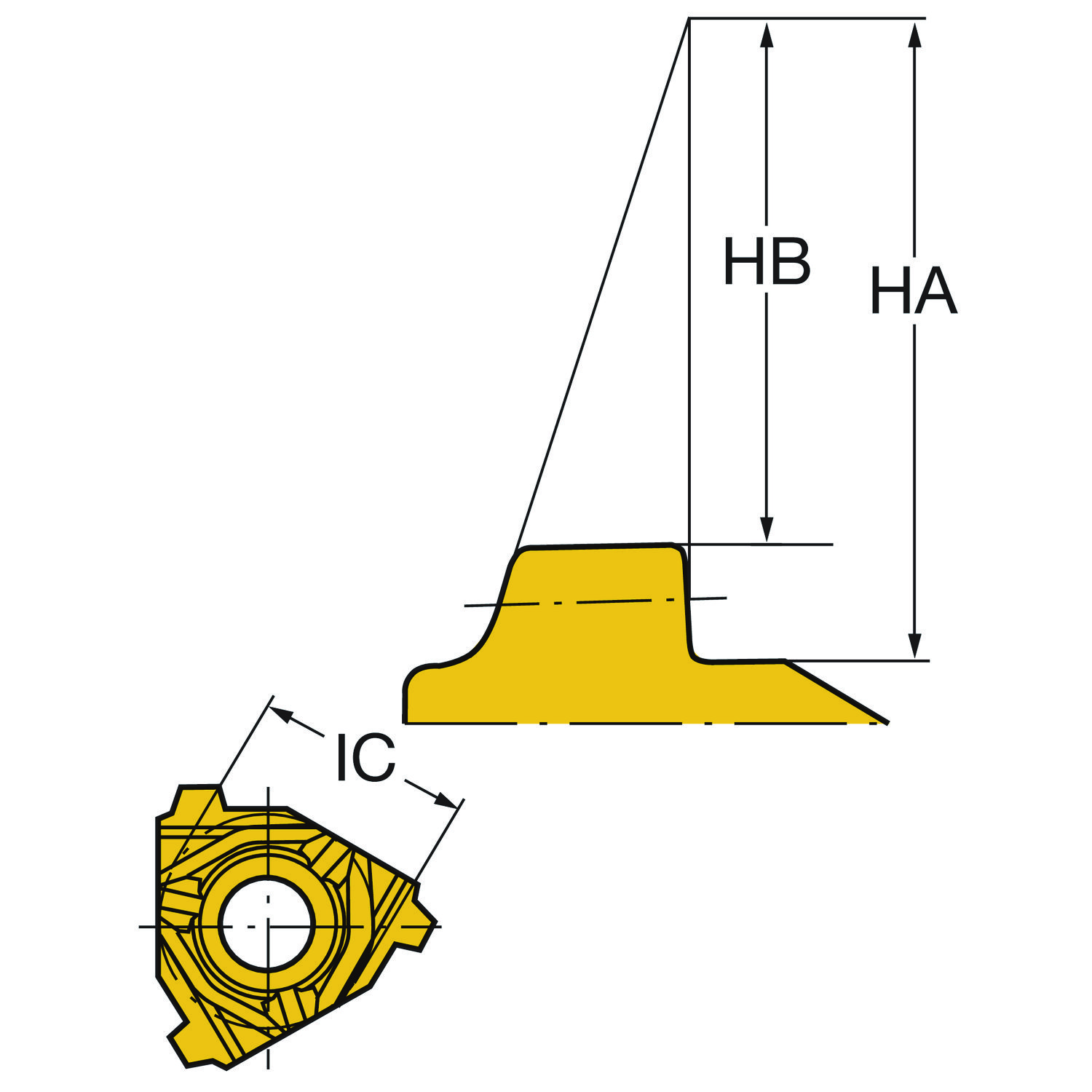

Altura teórica da rosca HA 12.06 mm
Classe GRADE 1020
Código de condições da aresta de corte CECC rounded
Código de montagem da pastilha IFS 40°-60° countersunk hole, rail bottom
Código do tamanho do assento da pastilha SSC_M 22
Código do tamanho do assento da pastilha SSC_N 1/2
Designação da aplicação do quebra-cavacos por fabricante CBMD A
Diâmetro do círculo inscrito IC 12.7 mm
Diâmetro do furo de fixação D1 5.7 mm
Espessura da pastilha S 5.56 mm
Formato e tamanho da pastilha CUTINT_SIZESHAPE CoroThread 266/254 -external size 22R
Insert included angle EPSR 60
ISO Cutting Tool Material ISOMAT Coated WC
ISO nível de classificação de material Primário TMC1 P
ISO nível de classificação de material Secundário TMC1 M
ISO nível de classificação de material Todos TMC1 PMKNSH
Número de arestas de corte CEDC 3
Numero standard STDNO_1 API SPEC. 5B
Quantidade de dentes NT 1
Quantidade de lados de um item da ferramenta ou item de corte NSIDE single sided
Roscas por polegadas TPI 5
Sensor embedded property SEP Não
Sentido HAND Direita

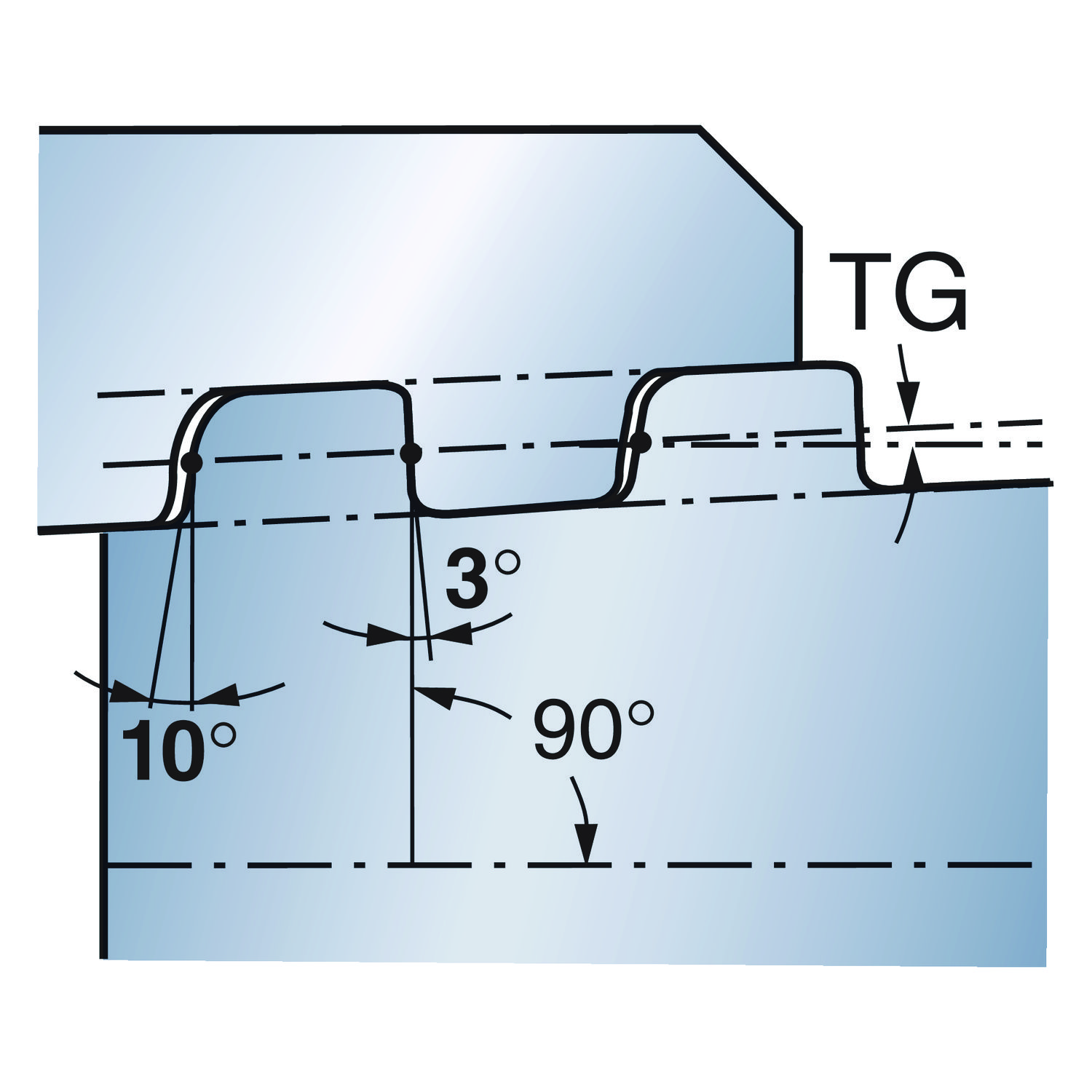

Tipo de formato de rosca THFT API Buttress 1 i.p.f
Tipo de perfil da rosca TPT full profile
Tipo de rosca TTP external

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
