Ferramentas · Fresa de facear e mergulho intercambiável

5C90-080Q27-09M

Corpo de Fresa de facear M5C90

Fresa · diâmetro de corte 80 mm, comprimento funcional 50 mm, 4 arestas efetivas. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional, pacote GTC para importar no CAM e a ferramenta em realidade aumentada, no tamanho real. Compra imediata na loja Hailtools.

Ciclo de vida: Liberado Preço na loja

Entrega imediata

R$14.175,04a unidade

Prazo e condições da loja Hailtools. Como comprar

R$14.175,04 a unidade

Entrega imediata · em estoque

Dados principais

Código ISO
5C90-080Q27-09M
Código compactado
5C90-080Q27-09M
Material ID
8139779
Família
Ferramentas
Tipo
Fresa de facear e mergulho intercambiável
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário
1,25 kg
EAN
7323226314687
NCM
846610
UNSPSC
23241623
eCl@ss 13
21180902
Origem
CN
Lançamento
07/04/2021
CoroPak de lançamento
23.1

Arquivos CAD

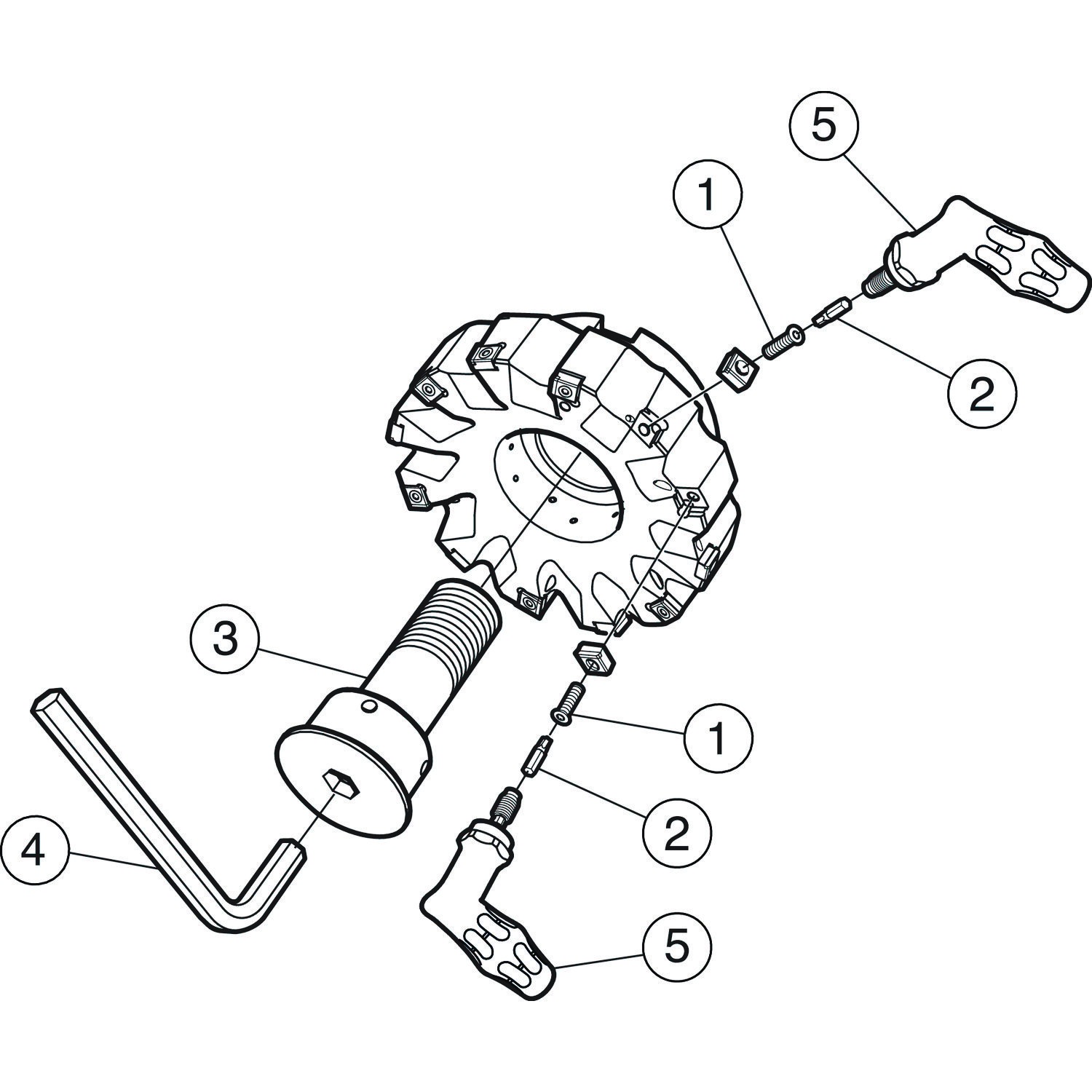

Itens inclusos

  • 8 × 5513 020-81 Parafuso da pastilha
  • 1 × 5680 084-06 Bit

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Ver em realidade aumentada

Ver em realidade aumentada

A ferramenta em tamanho real, na sua máquina, antes de comprar.

QR code para ver 5C90-080Q27-09M em realidade aumentada RA no celular

Modelo gerado do CAD da fábrica, em escala real · 7.406 triângulos.

Dados de corte

A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

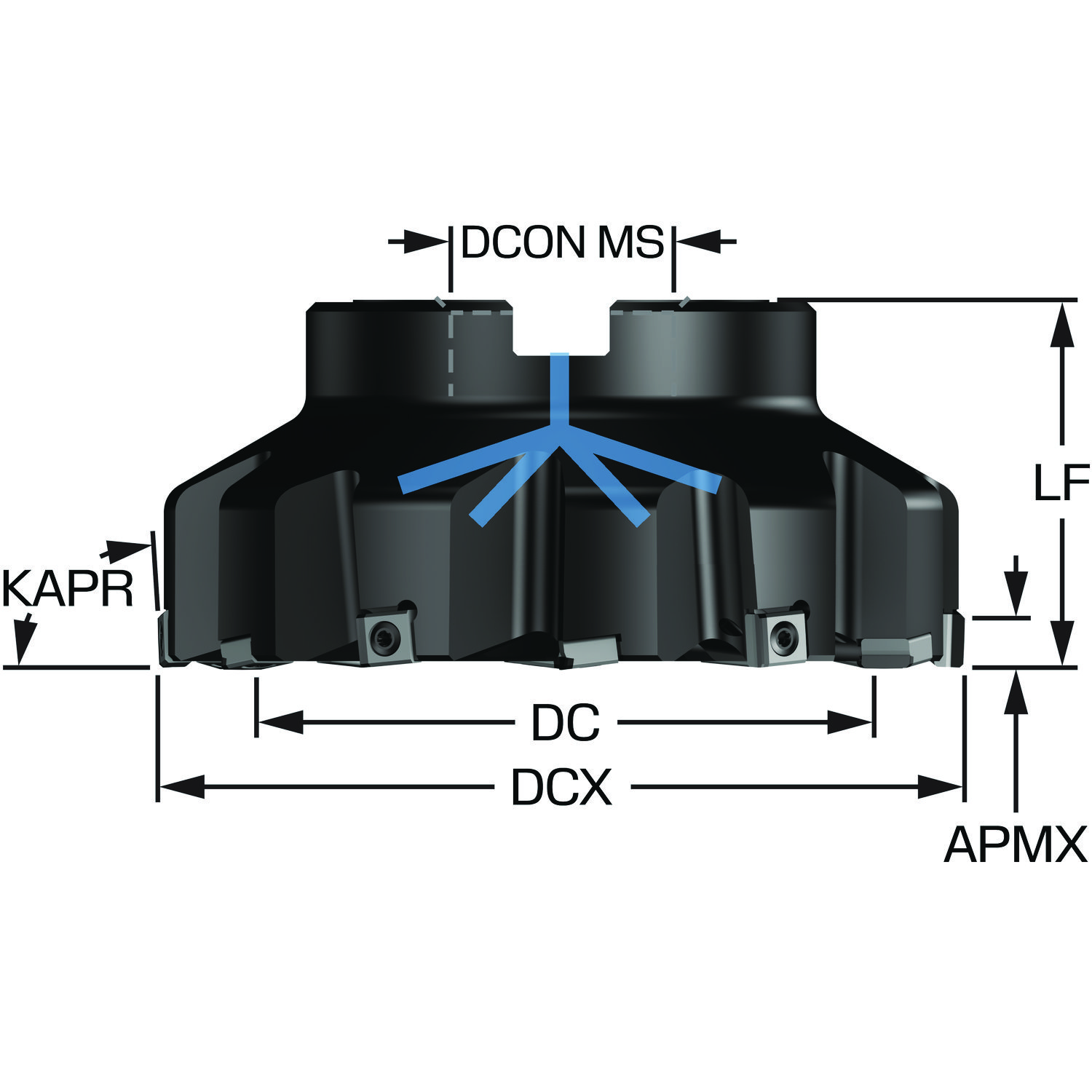

ParâmetroCódigoValor
Ângulo da aresta de corte da ferramenta KAPR 90
Ângulo de saída axial GAMP -7
Ângulo de saída radial GAMF -7
Ângulo máximo de usinagem em rampa RMPX 0
Código do material do corpo BMC Aço
Código do tipo de fixação MTP Fixação com parafuso pelo furo
Código para tipo entrada da refrigeração CNSC Entrada axial concêntrica
Comprimento funcional LF 50 mm
Diâmetro da conexão DCONMS 27 mm
Diâmetro de corte DC 80 mm
Diâmetro de corte máximo DCX 91.5 mm
Direção da interface de adaptação da máquina ADINTMS Eixo porta-fresa -ISO 6462 -A (parafuso Allen de cabeça cilíndrica) — métrica: 27
Keyway width (metric) KWW 12.4 mm
Letra standard STDLET A
Número de pastilhas CICT_2 4
Número de pastilhas CICT_3 4
Número efetivo de arestas de corte na parte periférica ZEFP 4
Numero standard STDNO ISO6462

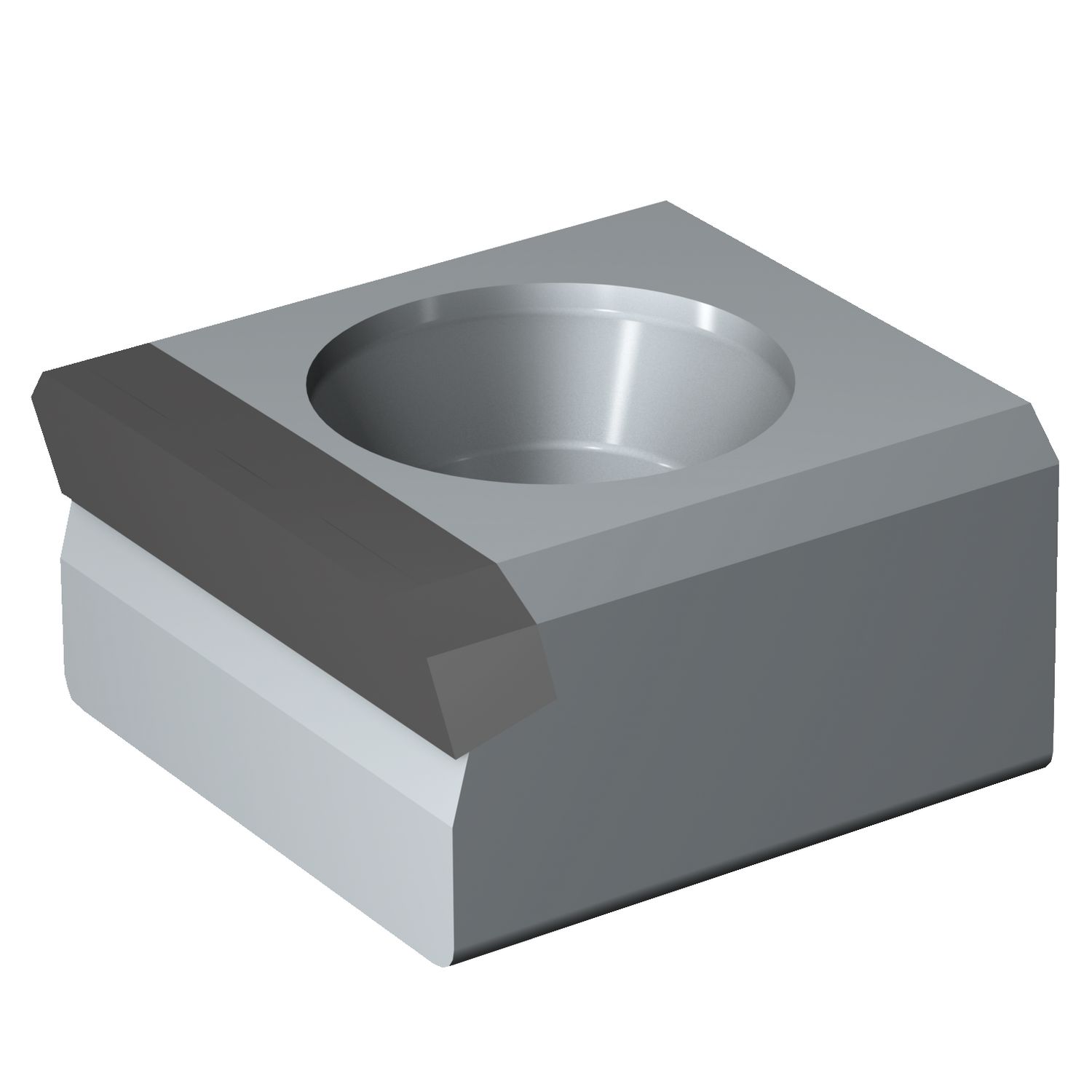

Parte 2 dos identificadores da interface da pastilha CUTINT_MASTER_2 M5B90 — tamanho 0905H (5B90N-0905H-PS2-NW)

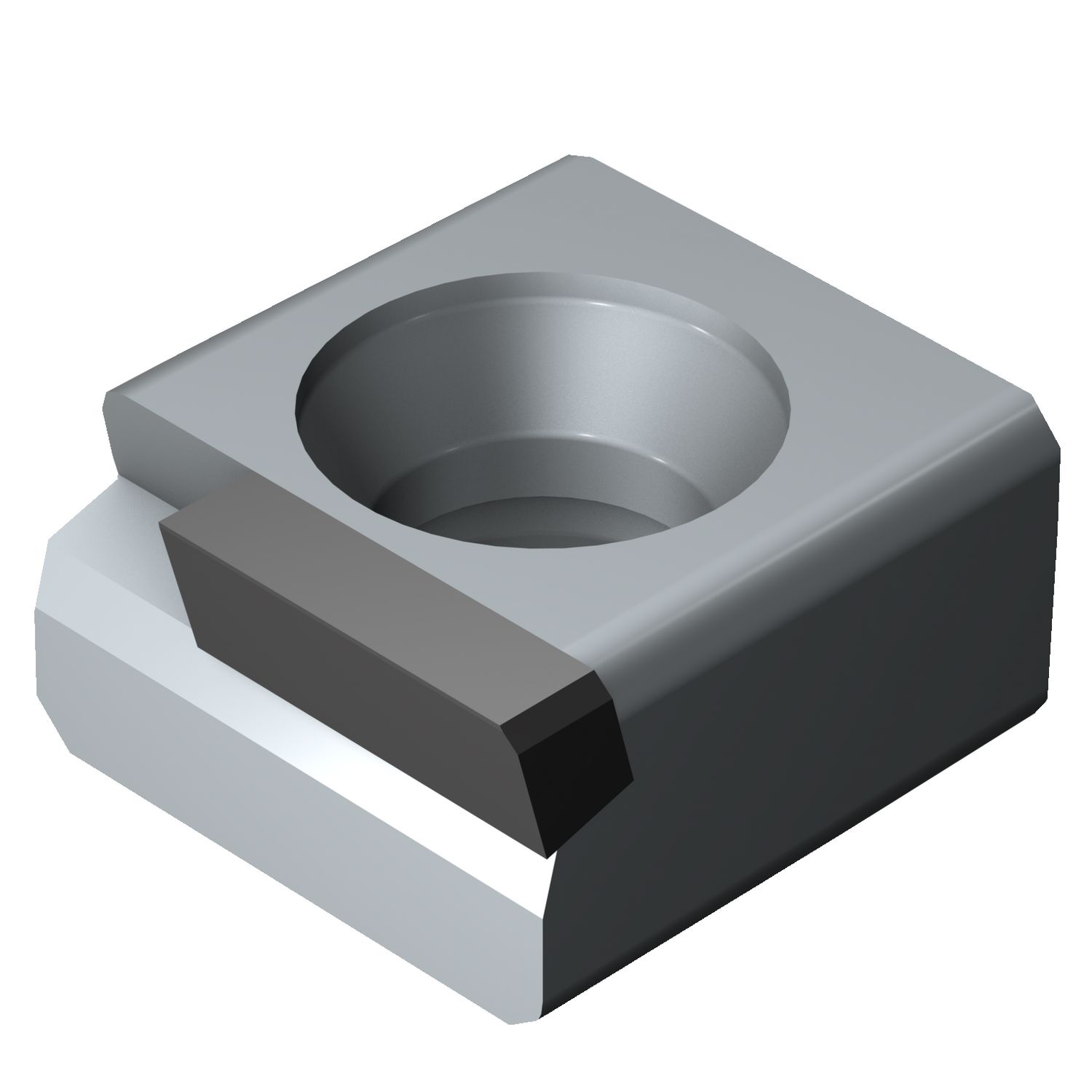

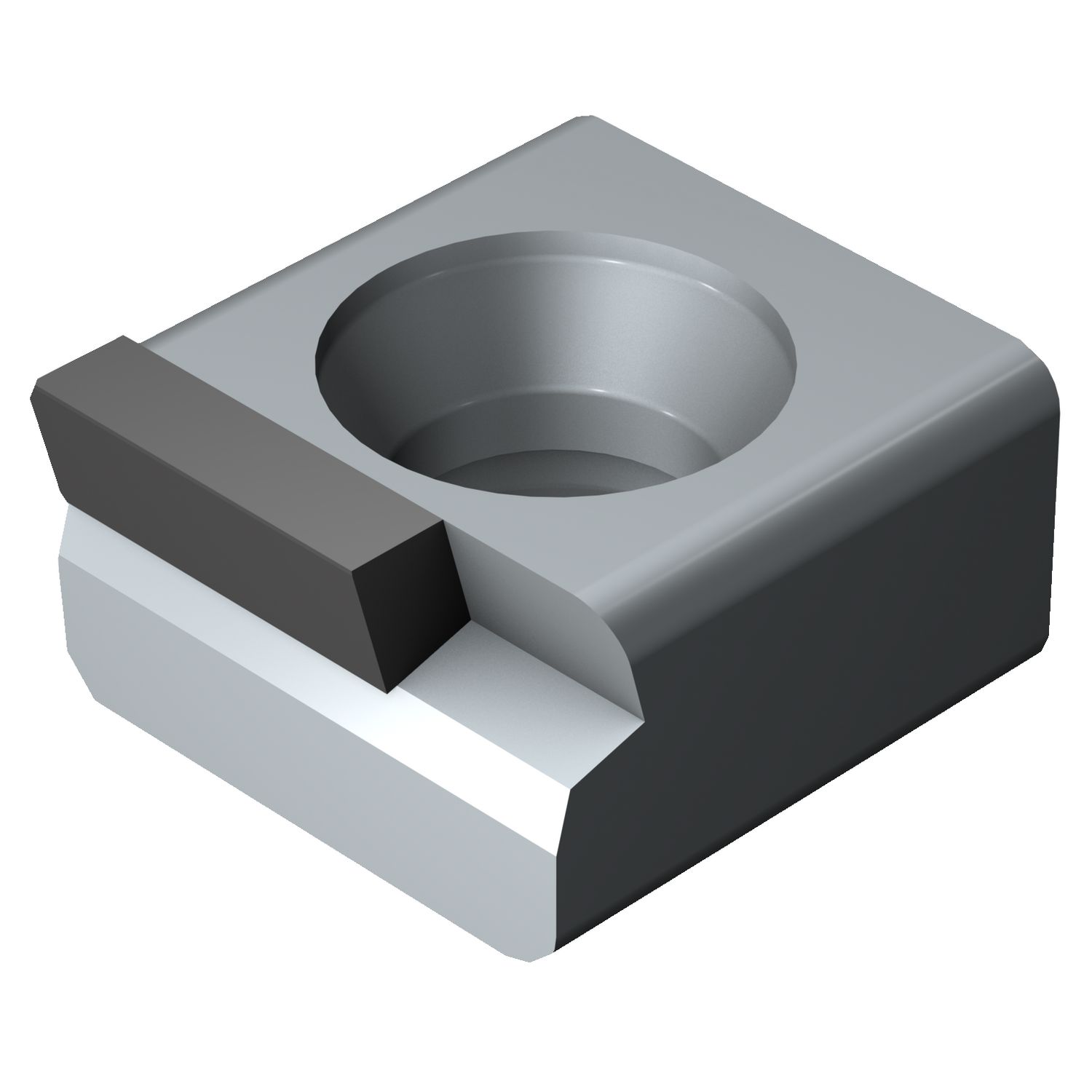

Parte 2 dos identificadores da interface da pastilha CUTINT_MASTER_3 M5B90 — tamanho 0905 (5B90-0905H-PS2-NL/NW)
Pressão de refrigeração CP 10 mm
Profundidade de corte máxima APMX_FFW 3 mm
Propriedade antivibração DPC Não
Rotação máxima RPMX 16000
Sensor embutido SEP Não
Sentido HAND Direita
Torque TQ 3.6 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
